贴片绕线电感

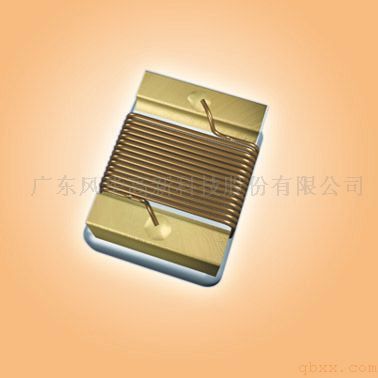

贴片绕线电感 WIRE WOUND CHIP INDUCTORS

也被称为绕线贴片电感,片式绕线电感或贴片线绕电感等。
绕线型贴片式电感器是对传统电感器进行技术改进,缩小体积,把引线改为适合表面贴装的端电极结构,是采用高精度的线圈骨架及高超的绕线技术相结合的完美结合物。适合于各种高频回路,抑制各种高频杂波。

了解贴片绕线电感价格、规格、型号参数,寻找风华贴片绕线电感代理商、AVX电感代理商、TDK电感代理商、批发商及小批量贴片绕线电感零售电话、查看贴片绕线电感代理证书,请联系南京南山客服电话400 888 5058

风华贴片绕线电感导购

特性介绍

体积小,适合高密度表面贴装;

采用端电极结构,很好地抑制了引线引起的寄生元件效应,具有高可靠性;

优良的耐焊接性和焊接性;

更好的频率特性和更强的抗干扰能力。

风华贴片绕线电感的精度、直流电阻、额定电流、感量范围及额定功率等主要参数范围

误差/精度:±0.3nH,±0.5nH,5%,10% ,20%

直流电阻:0.05欧姆~1.8欧姆

额定电流:150~500mA

感量范围:0.047uH~270uH

额定频率:50~100M(Hz)

风华贴片绕线电感的规格与型号命名方法

FHW 0805 UC 068 J G T

1、产品代号:FHW

2、封装尺寸:风华贴片绕线电感常规封装共5个,0805表示该绕线电感的长度为2.0mm、宽度为1.2mm。其它可选封装尺寸包括:
0402:1.0mm*0.5mm
0603:1.6mm*0.8mm
0805:2.0mm*1.2mm
1008:2.5mm*2.0mm
1210:3.2mm*2.5mm
1812:4.5mm*3.2mm

3、绕线电感材料代号:风华绕线贴片电感所选用的材料有两种:陶瓷芯绕线电感用UC或HC代表;铁氧体芯绕线电感用UF或IF代表。

4、感量:风华绕线电感的电感量表示仍然采用三位数表示法,但是与贴片电容电阻的三位数表示法有较大不同,需要注意以下三点:
4.1、感量单位是nH
4.2、N表示0.0nH,适用于较小感量值的标识
4.3、R表示0.0uH,适用于较大感量值的表示。和贴片电容电阻等产品表示方法较大不同。
4.4、大于1000nH的表示方法采用详见下面的例子:
举例说明风华绕线电感感量值的读法和含义:
1N0:1.0nH
010:10nH
R10:0.01uH=100nH(百位范围内的电感量表示方法)
1R0:1uH=1000nH(千位范围内的电感量表示方法)
100:10uH=10 000nH(万位内的表示方法)
101:10 0 000nH
102:10 00 000nH

5、误差精度:F:±1%;G:±2%;J:±5%;K:±10%;M:±20%;

6、绕线电感电极代号:G:gold;S:TIN

7、包装方式:T:卷带盘装;B:散装。

南京南山半导体介绍

风华贴片绕线电感是风华电感等全系列产品代理商南京南山的主打产品之一,自2003年1月代理销售风华全系列产品以来,南京南山坚持原厂渠道进货,为国内众多合作伙伴提供安全可靠、供货及时稳定、品种型号丰富、针对性备货以及标准化的物流、跟单流程,赢得了业内广泛赞誉,被众多同行学习借鉴。目前南京南山 已经成为风华全国十大授权代理商经销商之一,市场除了上海、苏州、南京、合肥、常州、无锡等华东地区主要市场,在长春,沈阳、山东青岛、烟台、重庆、成 都、西安、郑州、等全国各主要市场均有大量稳定客户,而华南地区作为南京南山的主要市场之一,特别成立了深圳分部,并在深圳设立了大型现货仓库,与南京仓 库配合,为全国客户提供快速现货服务。

关于最小包装数量

0402贴片绕线电感(5K/盘);0603贴片绕线电感(4k/盘);0805贴片绕线电感(3k/盘);1008~1812封装(2k/盘)
