贴片电容

规格书下载(中英文)

风华贴片电容图片风华高科电容代理商

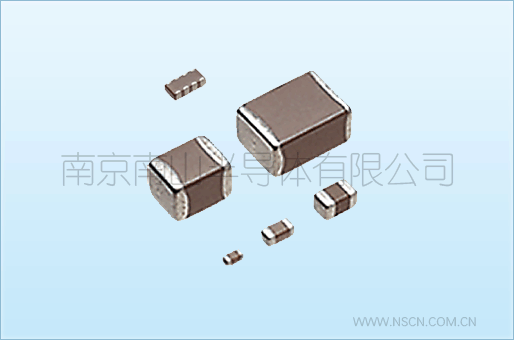

贴片电容图片

贴片电容【Multilayer Chip Ceramic Capacitor】全称:多层(积层、叠层)片式陶瓷电容器,也称为贴片陶瓷电容、片容或表面贴装电容器,英文缩写:MLCC。主要规格尺寸,按英制标准分为:0201、0402、0603、0805、1206;以及大规格的1210、1808、1812、2220、2225、3012、3035等。
容量范围:0.5pF~100uF,其中,一般认为容量在1uF以上为大容量电容。 额定电压:从4V到4KV(DC),当额定电压在100V及以上时,即归纳为中高压电容。

正确选择一颗片式电容时,除了要提供其规格尺寸及容量大小外,还必须特别注意到电路对这颗片式电容的温度系数、额定电压等参数的要求。目前,风华代理南京南山主要提供以下系列:通用系列、大容量系列、直流中高压系列、超薄型系列、片式三端陶瓷滤波器(EMI)、四联体/二联体片式电容器(片式排容)等。

风华高科作为国内最大的贴片电容生产制造企业之一,是中国最大的新型元器件及电子基础材料的科研、生产和出口基地,全球八大片式元器件制造商之一,被列入国家520户重点大型国有企业集团,是全国技术创新试点企业、国家通讯产品国产化配套元件定点企业以及全国36家扩大企业博士后流动站之一。风华贴片电容系列产品无论是在可靠性、一致性等各个方面都无可挑剔。南京南山作为真正原厂直接授权的风华电容代理商,长期以来坚持原厂进货渠道,并被授予电能表行业唯一一个行业授权经销商。点击查看风华贴片电容代理联系方式 。

了解贴片电容价格、规格、型号参数,寻找风华电容代理、TDK电容以及替代三星电容代理商和国巨YAGEO电容代理的贴片电容批发商及小批量零售贴片电容电话、查看贴片电容代理证书,请联系南京南山客服电话400 888 5058

|高压贴片电容

中高压多层片状陶瓷电容器是在多层片状陶瓷电容器的工艺技术、设备基础上,通过采用特殊工艺制作的 一种具有良好耐压、高可靠性的产品。该产品适合于表面贴装,适合于多种直流高压线路,可以有效的改善电子线路的性能。 叠层独石结构,体积小,电容量高,能在高电压下工作。

应用

  • 用做DC-DC转换器的热-冷耦合。
  • 用作电话、传真机及调制解调器的线路滤波及振铃检测器。
  • 用于切换式电源的二极管缓冲电路上。

特性

叠层独石结构,体积小,电容量高,能在高电压下工作。
技术指标(下表)

额定电压 测试电压 最大充电电流 测试时间
≤1000V

1.5倍额定电压 50mA

5S

1000V~2000V

1.2倍额定电压 50mA

5S

≥2000V

1.2倍额定电压 10mA

5S

|贴片高Q型陶瓷电容

风华高Q型陶瓷电容包括通用型(CQ系列)和大功率型(CG型系列)等。

特性

  • 高频率、高Q值,适用频率在1MHz~3GHz之间。
  • 叠层独石结构,具有高可靠性。
  • 优良的焊接性和耐焊性,适用于回流焊和波峰焊。

应用范围

适合于射频RF 电路及要求Hi-Q、低ESR、高频率响应的微波电路中。

容量 300MHz时的 Q值 容量 300MHz时的 Q值 容量 300MHz时的 Q值
(pF) 0805 0603 (pF) 0805 0603 (pF) 0805 0603
4.7 ≥1000 ≥800 12 ≥400 ≥320 30 ≥150 ≥120
5.2 ≥900 ≥720 13 ≥375 ≥300 33 ≥140 ≥112
5.6 ≥850 ≥680 14 ≥350 ≥280 36 ≥130 ≥104
6.2 ≥800 ≥640 15 ≥325 ≥260 39 ≥120 ≥96
6.8 ≥700 ≥560 16 ≥300 ≥240 43 ≥110 ≥88
7.5 ≥650 ≥520 18 ≥250 ≥200 47 ≥100 ≥80
8.2 ≥575 ≥460 20 ≥225 ≥180 56 ≥80 ≥80
9.1 ≥525 ≥420 22 ≥215 ≥172 62 ≥80 ≥80
10 ≥500 ≥400 24 ≥200 ≥160 68 ≥80 ≥80

|贴片交流陶瓷电容器

特性
 用于交流电路中;
 新型独石结构,体积小,电容量高,能在高压下工作。
 外电极镀锡实现了良好的可焊性。
 适用于回流焊

  • 应用范围
  • 切换式电源,电话,传真机,调制解调器的噪声抑制滤波器用
尺寸规格 容量范围
COG(NPO) (pF) X7R (pF)
1808 100~330

330~6800

2225 100~470

470~10000

|贴片安规电容器

  特性
  • 新型独石结构,体积小,电容量高,能在高压下工作。
  • 符合UL60950-1标准;
  • 仅用于回流焊接。
  • 它们实用于薄型设备。;

应用范围

  • 最适合于无变压器的DAA调制调解器线路滤波器及耦合用。
最适合信息设备线路滤波器用。

|简述不同材质贴片电容主要用途

C0G电容主要用于高频电路如:振荡、计时电路等。

X7R电容主要应用于隔直、耦合、旁路、鉴频等电路中。

X5R应用于隔直、耦合、旁路、鉴频等电路中。

Z5U和Y5V应用于隔直、旁路等电路中。

|TDK贴片电容/三星贴片电容/国巨YAGEO贴片电容代理型号与封装介绍

目前中国贴片电容市场上,一线品牌主要为TDK,三星、风华高科国巨YAGEO四个厂家,占据绝大部分的贴片电容市场份额。其他品牌如村田murataVISHAY(威世)太阳诱电TAIYO YUDEN京瓷kyocera也拥有一部分用户群。以下将对国内最主要的贴片电容品牌企业进行介绍:

风华贴片电容:风华高科位于中国广东肇庆市,是中国最大的被动元器件生产企业之一,早在2000年之前就已经成为全球第7大被动元器件生产制造企业,拥有国家级博士后流动站,是拥有自主知识产权及核心技术的国际知名新型电子元器件行业大公司。贴片电容是风华最有竞争力的电容系列产品之一。

TDK电容:TDK作为世界著名的电子工业品牌,TDK一直在电子原材料及元器件上占有领导地位。TDK电容产品主要包括陶瓷贴片电容,高压贴片电容,高频陶瓷贴片电容,安规电容,温度补偿电容等。TDK在中国大陆采用代理销售方式,南京南山专注于风华贴片电容的代理,南京南山半导体不代理销售TDK贴片电容等产品,但是与经核实授权的TDK代理商有着良好的合作关系。点击查看TDK电容官方网站。点击查看TDK电容官方网站

三星电容:三星贴片电容是三星电子元器件领域的一个重要产品之一。点击查看三星电容官方网站。南京南山不是三星电容代理,只授权代理风华全系列产品,同时与经核实的三星电容授权代理商建立了良好的渠道合作关系。可以为部分老客户提供原厂渠道保障的配货服务。

国巨电容:国巨YAGEO电子创立于1977年。是台湾被动组件供货商、为台湾上市被动组件厂,是一家拥有全球产销据点的国际化企业。 国巨YAGEO电容器销售量全球排名约为第4位。国巨YAGEO在中国设有三家工厂,一家在广东东莞,另外两家苏州一厂1996年设立于苏州新区,二厂2006年业已开始投入使用,总投资额超2.38亿美元,结合东莞和北京的生产及行销据点。点击查看国巨电容官方网站

|包装方式及数量:

对常规品而言,0402(10k/盘),其余三个封装4k/盘。因可选厚度不同,0805、1206、1210和1812最小包装量有多种。具体请咨询在线客服。

热销型号推荐

作为风华最大的直接授权代理商之一,南京南山半导体有限公司代理经销风华全系列电阻电容电感产品。通过我们的南京仓库和深圳仓库的现货库存和市场销售量分析,评选并预测出2012年贴片电容销售量前20位的产品型号,供各位参考。如需小批量购买贴片电容,请登录南山e店www.nscn.net.cn官方网站或南京南山淘宝直营店nscn.taobao.com 直接下单。南京仓库和深圳仓库备有大量现货库存,拆盘零售。亦可在线咨询客服人员。
  • C3223X6R1A476MT(TDK)
  • 0402CG100J500NT
  • 0402B103K500NT
  • 0402B104K160NT
  • 0603CG220J500NT
  • 0603CG470J500NT
  • 0603CG101J500NT
  • 0603B102K500NT /GRM188R71H102HA01D
  • 0603B103K500NT
  • 0603B104K500NT
  • 0805CG300J500NT
  • 0805CG300J500NT
  • 0805CG681J500NT
  • 0805CG101J500NT
  • 0805B102K500NT
  • 0805B103K500NT
  • 0805B333K500NT
  • 0805B104K500NT
  • 1206B103K500NT
  • 1206B102K202NT
