AVX贴片钽电容和固体钽电容的简单介绍

AVX贴片钽电容简述
贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品,特别是一些高密度组装,内部空间体积小产品,如手机、便携式打印机 。 钽电容是一种用金属钽(Ta)作为阳极材料而制成的,按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中,又因工作电解质不同,分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。 其中,固体钽电解电容器用量*大。钽电容由于使用金属钽做介质,不需要像普通电解电容那样使用电解液。另外,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,所以本身几乎没有电感,但同时也限制了它的容量。

Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容,是电子市场上常见的一种型号。

固体钽电容特性
优点:
体积小 由于钽电容采用了颗粒很细的钽粉,而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高,因此钽电容的单位体积内的电容量大。
使用温度范围宽,耐高温 由于钽电容内部没有电解液,很适合在高温下工作。一般钽电解电容器都能在-50~100的温度下正常工作,虽然铝电解也能在这个范围内工作,但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小 钽电容中钽氧化膜介质不仅耐腐蚀,而且长时间工作能保持良好的性能
容量误差小
等效串联电阻小(ESR),高频性能好
缺点:
耐电压不够高
电流小
价格高
贴片钽电容封装、尺寸 封装尺寸:毫米(英寸)
AVX 常规系列(TAJ)贴片钽电容:容量和额定电压(字母表示封装大小)

电容量

85°CDC额定电压(VR

μF

Code

2.5V (e)

4V (G)

6.3V (J)

10V (A)

16V (C)

20V (D)

25V (E)

35V (V)

50V (T)

0.10
0.15
0.22

104
154
224















A
A
A

A
A/B
A/B

0.33
0.47
0.68

334
474
684














A
A

A
A/B
A/B

B
B/C
B/C

1.0
1.5
2.2

105
155
225











A

A
A
A/B

A
A/B
A/B

A/B
A/B/C
A/B/C

B/C
C/D
C/D

3.3
4.7
6.8

335
475
685







A


A
A

A/B
A/B
A/B

A/B
A/B
A/B/C

A/B
B
B/C

B/C
B/C/D
C/D

C/D
D
D

10
15
22

106
156
226





A
A
A

A
A/B
A/B

A/B/C
A/B/C
B/C/D

B/C
B/C
B/C/D

C/D
C/D
C/D

C/D/E
C/D
D/E

D/E
E
V

33
47
68

336
476
686


A
A

A
A
B

A
A/B/C
B/C

A/B/C
B/C
B/C

B/C/D
C/D
C/D

C/D
C/D/E
D/E

D/E
D/E
E/V

D/E/V
E/V
V



100
150
220

107
157
227

B
B
B/D

B
B/C
B/C/D

B/C
C/D
C/D/E

C/D
C/D/E
D/E

D/E
D/E/V
E/V

D/E/V
E/V

V





330
470
680

337
470
680

D
C/D
D/E

C/D
D/E
D/E

D/E
D/E/V
E/V

D/E/V
E/V











1000
1500
2200

108
158
228

D/E
D/E/V
V

D/E/V
E/V

V















AVX贴片钽电容标识

年份
Year

年份代码
Year Code

2000

M

2001

N

2002

P

2003

R

2004

S

2005

T

2006

U

2007

Y




电压代码
Voltage Code

额定电压 V(85°C)
Rated Voltage

F

2.5

G

4

L

6.3

A

10

C

16

D

20

E

25

V

35

T

50

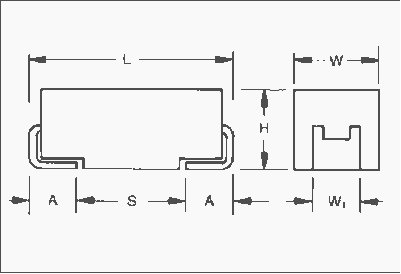

封装尺寸:毫米(英寸)

Code

EIA
Code

L±0.20 (0.008)

W+0.20 (0.008)
-0.10 (0.004)

H+0.20 (0.008)
-0.10 (0.004)

W1±0.20 (0.008)

A+0.30 (0.012)
-0.20 (0.008)

S Min.

A

3216-18

3.20 (0.126)

1.60 (0.063)

1.60 (0.063)

1.20 (0.047)

0.80 (0.031)

1.80 (0.071)

B

3528-21

3.50 (0.138)

2.80 (0.110)

1.90 (0.075)

2.20 (0.087)

0.80 (0.031)

1.40 (0.055)

C

6032-28

6.00 (0.236)

3.20 (0.126)

2.60 (0.102)

2.20 (0.087)

1.30 (0.051)

2.90 (0.114)

D

7343-31

7.30 (0.287)

4.30 (0.169)

2.90 (0.114)

2.40 (0.094)

1.30 (0.051)

4.40 (0.173)

E

7343-43

7.30 (0.287)

4.30 (0.169)

4.10 (0.162)

2.40 (0.094)

1.30 (0.051)

4.40 (0.173)

V

7361-38

7.30 (0.287)

6.10 (0.240)

3.45±0.30
(0.136±0.012)

3.10 (0.120)

1.40 (0.055)

4.40 (0.173)

W1 dimension applies to the termination width for A dimensional area only.
