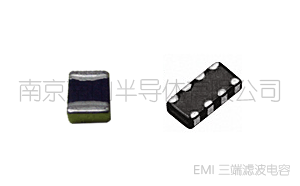

贴片磁珠与磁珠排

贴片磁珠风华原厂规格书下载 (PDF)

贴片磁珠

片式磁珠 【Multilayer Chip Bead】全称:铁氧体叠层片式磁珠或贴片磁珠
主要规格尺寸,按公制标准分为:100505、160808、201209、321609、322511、451616等。
阻抗范围:0R~2000R,阻抗精度主要为:±25%。

贴片磁珠与传统的引线磁珠(穿心磁珠)不同,在同样的尺寸下,较插装磁珠可产生较高的阻抗值。无引线,其形状与尺寸都符合EIA标准,可以利用SMT设备进行自动贴装至PCB上,即可抑制EMI和RFI。选择片式磁珠的产品时,应充分考虑到电流、频率特性等的要求,以选择合适的磁珠类型。

目前,我们主要提供以下系列贴片式磁珠产品:普通型贴片磁珠、尖峰贴片磁珠、大电流贴片磁珠、低频高阻型磁珠以及贴片片式磁珠排等。 风华所生产的磁珠均符合欧盟ROSH无铅标准,请放心购买使用。

风华高科作为国内知名的磁珠制造商品牌之一,与TDK、三星、国巨yageo共同成为国内贴片电感磁珠领域的主要品牌供应商。南京南山半导体作为风华贴片磁珠与电感等全线产品的原厂直接授权代理商,真正的原厂直接进货渠道保障,自2003年以来,已经迅速成长为风华阻容感产品国内大型代理商之一。如果您正在寻找替代TDK电感磁珠代理、三星磁珠电感代理、国巨磁珠代理的品牌供货商,欢迎拨打风华贴片电感选型支持热线:400 888 5058。官方网站:www.nscn.com.cn。

风华贴片磁珠导购

CBG通用型贴片磁珠

风华把常规参数的贴片磁珠命名为CBG系列,采用叠层片式结构的磁珠能有效抑制、吸收电子设备的电磁干扰(EMI)和射频干扰(RFI)。该产品具有较好的电极强度、抗弯强度、耐热性和可焊性,适用于回流焊和波峰焊。产品广泛应用于数据传输线、信号线、电源部分及回路的抗干扰。
特性:在同样尺寸下较直插磁珠可产生较高的阻抗值。 无引线,只要简单的安装在PCB板上就可以抑制EMI和RFI; 磁珠的形状和尺寸都符合EIA标准,可以利用SMT设备进行自动贴装。
封装:CBG0402,CBG0603,CBG0805,CBG1206,CBG1210,CBG1806,CBG1812等
直流电阻:0.08欧姆~1.8欧姆
额定电流:25mA~1A
误差/精度:25%
常用风华贴片磁珠规格型号(南京仓库和深圳仓库备有大量现货):
CBG100505U121T、CBG100505U310T、CBG100505U601T、CBG160808U101T、CBG160808U102T、
CBG160808U121T、CBG160808U122T、CBG160808U152T、CBG160808U220T、CBG160808U221T、
CBG160808U222T、CBG160808U260T、CBG160808U301T、CBG160808U310T、CBG160808U451T、
CBG160808W501T、CBG160808U600T、CBG160808U601T、CBG160808U700T、CBG321609U700T
CBG160808U800T、CBG201209U000T、CBG201209U010T、CBG201209U050T、CBG201209U101T
CBG201209U102T、CBG201209U110T、CBG201209U121T、CBG201209U151T、CBG201209U152T
CBG201209U181T、CBG201209U201T、CBG201209U221T、CBG201209U222T、CBG201209U301T、
CBG201209U310T、CBG201209U600T、CBG201209U601T、CBG201209U680T、CBG201209U750T、
CBG201209U751T、CBG201209U801T、CBG321609U000T、CBG321609U101T、CBG321609U102T、
CBG321609U110T、CBG321609U121T、CBG321609U181T、CBG321609U260T、CBG321609U301T、
CBG321609U302T、CBG321609U310T、CBG321609U600T、CBG321609U601T、CBG321609U800T、
CBG321609U801T、CBG322513U101T、CBG322513U601T、CBG453215U121T、CBG453215U800T

部分TDK贴片磁珠现货型号:
MPZ2012S221A(TDK)、BLM21AG601SN1(TDK)、BLM21BD222SN1(TDK)、BLM21PG300SN1(TDK)、MMZ1608S601A (TDK)、BLM31PG500SN1(TDK)

CBW大电流贴片磁珠

CBW系列大电流贴片磁珠是针对其它类型磁珠通流量较小而发展起来的,该磁珠用于功率较大的场合,如用于电源滤波。

特性:采封闭磁路结构,可高密度安装、并避免干扰,良好的焊锡性、及耐热性,大电流达6A。广泛使用在笔记型电脑、磁片驱动装置、喷墨印表机、硬碟磁碟机、影印机、显示监视器、游戏机、彩色电视、录放影机、光碟机、摄影机、数位相机、汽车电子产品、防干扰对策上。
封装:CBW0402,CBW0603,CBW0805,CBW1206,CBW1210,CBW1806,CBW1812
磁珠阻抗:
0~2000Ω
直流电阻:0.03欧姆~0.9欧姆
额定电流:0.2A~5A
误差/精度:25%
常用规格型号(南京仓库和深圳仓库备有大量现货):
CBW160808U101T、CBW160808U102T、CBW160808U110T、CBW160808U121T、CBW160808U122T
CBW160808U190T、CBW160808U301T、CBW160808U310T、CBW160808U221T、CBW160808U600T、
CBW160808U601T、CBW160808U750T、CBW160808U800T、BW201209U000T、CBW201209U102T、
CBW201209U121T、CBW201209U221T、CBW201209U222T、CBW201209U300T、CBW201209U301T、
CBW201209U310T、CBW201209U500T、CBW201209U600T、CBW201209U601T、CBW201209U800T、
CBW321609U050T、CBW321609U101T、CBW321609U102T、CBW321609U121T、CBW321609U151T、
CBW321609U260T、CBW321609U301T、CBW321609U500T、CBW321609U501T、CBW321609U600T、
CBW321609U601T、CBW321609U800T、CBW322513U600T、CBW322513U601T、CBW451616U151等。

CBY尖峰贴片磁珠

尖峰型贴片磁珠在某一频率区域内,其阻抗急剧上升,从而在特定的频率区域内可获得较高的衰减效果而对信号不产生影响。产品广泛应用于计算机及其外围总线、通讯设备、数字视听产品和摄录一体机。
特性CBY系列尖峰型磁珠在某一频率区域内,其阻抗急剧上升,从而在特定的频率区域内可获得较高的衰减效果而对信号不产生影响。产品广泛应用于计算机及其外围总线、通讯设备、数字视听产品和摄录一体机。
磁珠封装:风华目前提供4个尖峰型贴片磁珠封装分别是CBY0402,CBY0603,CBY0805,CBY1206等,特殊要求可以定制开发。
磁珠阻抗:
0~2000Ω
直流电阻:0.1欧姆~1.3欧姆
额定电流:100mA~600mA
误差/精度:25%
常用规格型号:CBY160808A102B;CBY201209A601T;CBY201209A800B;CBY321609A201B;CBY201209A601T等。

CBH低频高阻贴片磁珠

该型贴片磁珠广泛应用于笔记本电脑、数码相机等的抗干扰电路中。

特性:CBH低频高阻磁珠在低频下具有高的"R"值,能有效阻止波形的衰减。
磁珠封装:风华目前提供4个低频高阻型贴片磁珠封装,分别是CBH0402,CBH0603,CBH0805,CBH1206等,特殊要求可以定制开发。
磁珠阻抗:
26~1000Ω
直流电阻:0.045~1.3Ω
额定电流:0.1A~1A
误差/精度:25%
常用规格型号: CBH160808W501T;CBH160808W601T;CBH201209W102B;CBH201209W501T;CBH201209W601T、CBH321609W601T;CBH321609W801B等。

CBM超大电流贴片磁珠

具有较高的额定电流值,用于数据传输线、信号线、电源部分及回路的抗干扰。
特性:最大额定电流可达6A。
磁珠封装:风华目前提供7个超大电流贴片磁珠封装,分别是:
CBM0402,CBM0603,CBM0805,CBM1206,CBM1210,CBM1806,CBM1812封装等,特殊要求可以定制开发。
磁珠阻抗:
26~1000Ω
直流电阻:0.01欧姆~1欧姆
额定电流:0.3A~6A
误差/精度:25%
常用规格型号:略。

CBA贴片磁珠排

同一尺寸下集多歌磁珠于一体,适合于更高密度、更高效率的表面贴装。应用于回流焊、波峰焊。产品应用在HDTV、计算机I/O线、液晶显示器外围总线、打印机、传真机等。

特性:在较宽频率范围内具有优秀的阻抗频率特性,对各种噪声提供优良的抑制作用。 独石设计,将漏磁、临近回路串扰减至最小。

磁珠封装:风华目前提供1中封装的磁珠排 即321609(1206)封装,特殊要求可以定制开发。
磁珠阻抗:
31~1200欧姆
直流电阻:0.1~0.9欧姆
额定电流:50~500mA
误差/精度:25%
常用规格型号:略。

贴片磁珠规格型号识别方法

尽管风华高科的贴片磁珠产品规格型号繁多,但是其型号命名方式均采用同一个标准,识别起来非常方便。风华代理南京南山的技术支持工程师以大电流型贴片磁珠为例对风华贴片磁珠的型号命名方法加以说明:

CBW 201209 U 121 T

1、磁珠产品代号:CBW表示该磁珠属于风华大电流型贴片磁珠。其他代号为:CBG-通用型磁珠;CBY:尖峰磁珠;CBH:低频高阻磁珠;CBM:超大电流磁珠;CBA:磁珠排。
2、磁珠封装尺寸:风华贴片磁珠的封装尺寸共有7个,分别是100505(0402),160808(0603),201209(0805)、321609(1206)、322513(1210),453215(1812) 。
3、材料代号:字母A表示铁氧体,字母U表示陶瓷
4、磁珠阻抗代号:单位是欧姆。磁珠阻抗采用三位数表示法,前两位是有效数字,后一位是零的个数。121表示120欧姆欧姆
5、磁珠包装方式:T表示编带包装 ,有时候T会省略不写,默认均为编带包装。B表示散装。

贴片磁珠最小包装数量

1000505贴片电感(10K/盘);160808~321609贴片电感(4k/盘);321611~453215贴片电感(3k/盘);

什么是磁珠

磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。


作为电源滤波,可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上,磁珠和电感是原理相同的,只是频率特性不同罢了 。
磁珠由氧磁体组成,电感由磁心和线圈组成,磁珠把交流信号转化为热能,电感把交流存储起来,缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用,它在低频时电阻比电感小得多。
铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰组件,廉价、易用,滤除高频噪声效果显着。
铁氧体对低频 电流几乎没有什么阻抗,而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个组件的值都与磁 珠的长度成比例。磁珠种类很多, 有的磁珠上有多个孔洞,用导线穿过可增加组件阻抗(穿过磁珠次数的平方),不过在高频时所增加的抑制噪声能力不可能如预期的多,而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料,会因通过电流过大而产生磁饱和,导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠,还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出),还可广泛应用于其它电路,其体积可以做得很小。特别是在数字电路中,由于脉冲信号 含有频率很高的高次谐波,也是电路高频辐射的主要根源,所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

贴片磁珠与引线磁珠相比有哪些优势?

小型化和轻量化 在射频噪声频率范围内具有高阻抗,消除传输线中的电磁干扰。 闭合磁路结构,更好地消除信号的串绕。极好的磁屏蔽结构。 降低直流电阻,以免对有用信号产生过大的衰减。 显著的高频特性和阻抗特性(更好的消除RF能量)。在高频放大电路中消除寄生振荡。 有效的工作在几个MHz到几百MHz的频率范围内。

磁珠的工作原理

磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料,许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大,具有很高的导磁率,他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体,最重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数,实数部分构成电感,虚数部分代表损耗,随着频率的增加而增加。因此,它的等效电路为由电感L和电阻R组成的串联电路,L和R都是频率的函数。当导线穿过这种铁氧体磁芯时,所构成的电感阻抗在形式上是随着频率的升高而增加,但是在不同频率时其机理是完全不同的。


在低频段,阻抗由电感的感抗构成,低频时R很小,磁芯的磁导率较高,因此电感量较大,L起主要作用,电磁干扰被反射而受到抑制,并且这时磁芯的损耗较小,整个器件是一个低损耗、高Q特性的电感,这种电感容易造成谐振因此在低频段,有时可能出现使用铁氧体磁珠后干扰增强的现象。


在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小 但是,这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加,当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。


铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件,就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰,它也具有吸收静电放电脉冲干扰的能力。


两个元件的数值大小与磁珠的长度成正比,而且磁珠的长度对抑制效果有明显影响,磁珠长度越长抑制效果越好。

贴片磁珠与贴片电感在应用场合方面有什么异同?

贴片电感:射频(RF)和无线通讯,信息技术设备,雷达检波器,汽车电子,蜂窝电话,寻呼机,音频设备,PDAs(个人数字助理),无线遥控系统以及低压供电模块等。


片式磁珠:时钟发生电路,模拟电路和数字电路之间的滤波,I/O输入/输出内部连接器(比如串口,并口,键盘,鼠标,长途电信,本地局域网),射频(RF)电路和易受干扰的逻辑设备之间,供电电路中滤除高频传导干扰,计算机,打印机,录像机(VCRS),电视系统和手提电话中的EMI噪声抑止。

选用磁珠需要注意的几个问题

1. 磁珠的单位是欧姆,而不是亨特,这一点要特别注意。因为磁珠的单位是按照它在某一频率 产生的阻抗来标称的,阻抗的单位也是欧姆。磁珠的 DATASHEET上一般会提供频率和阻抗的特性曲线图,一般以100MHz为标准,比如1000R@100MHz,意思就是在100MHz频率的时候磁 珠的阻抗相当于1kΩ。
2. 普通滤波器是由无损耗的电抗元件构成的,它在线路中的作用是将阻带频率反射回信号源,所以这类滤波器又叫反射滤波器。当反射滤波器与信号源阻抗不匹配时, 就会有一部分能量被反射回信号源,造成干扰电平的增强。为解决这一弊病,可在滤波器的进线上使用铁氧体磁环或磁珠套,利用滋环或磁珠对高频信号的涡流损 耗,把高频成分转化为热损耗。因此磁环和磁珠实际上对高频成分起吸收作用,所以有时也称之为吸收滤波器。


不同的铁氧体抑制元件,有不同的最佳抑制频率范围。通常磁导率越高,抑制的频率就越低。此外,铁氧体的体积越大,抑制效果越好。在体积一定时,长而细的形 状比短而粗的抑制效果好,内径越小抑制效果也越好。但在有直流或交流偏流的情况下,还存在铁氧体饱和的问题,抑制元件横截面越大,越不易饱和,可承受的偏 流越大。


EMI吸收磁环/磁珠抑制差模干扰时,通过它的电流值正比于其体积,两者失调造成饱和,降低了元件性能;抑制共模干扰时,将电源的两根线(正负)同时穿过 一个磁环,有效信号为差模信号,EMI吸收磁环/磁珠对其没有任何影响,而对于共模信号则会表现出较大的电感量。磁环的使用中还有一个较好的方法是让穿过 的磁环的导线反复绕几下,以增加电感量。可以根据它对电磁干扰的抑制原理,合理使用它的抑制作用。


铁氧体抑制元件应当安装在靠近干扰源的地方。对于输入/输出电路,应尽量靠近屏蔽壳的进、出口处。对铁氧体磁环和磁珠构成的吸收滤波器,除了应选用高磁导 率的有耗材料外,还要注意它的应用场合。它们在线路中对高频成分所呈现的电阻大约是十至几百Ω,因此它在高阻抗电路中的作用并不明显,相反,在低阻抗电路 (如功率分配、电源或射频电路)中使用将非常有效。

结论
由于铁氧体可以衰减较高频同时让较低频几乎无阻碍地通过,故在EMI控制中得到了广泛地应用。用于EMI吸收的磁环/磁珠可制成各种的形状,广泛应用于各 种场合。如在PCB板上,可加在DC/DC模块、数据线、电源线等处。它吸收所在线路上高频干扰信号,但却不会在系统中产生新的零极点,不会破坏系统的稳 定性。它与电源滤波器配合使用,可很好的补充滤波器高频端性能的不足,改善系统中滤波特性。
