半导体热阻问题详解

晶体管(或半导体)的热阻与温度、功耗之间的关系为:

Ta=Tj-*P(Rjc+Rcs+Rsa)=Tj-P*Rja

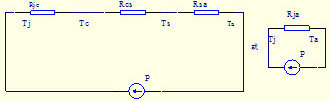

下图是等效热路图:






公式中,Ta表示环境温度,Tj表示晶体管的结温, P表示功耗,Rjc表示结壳间的热阻,Rcs表示晶体管外壳与散热器间的热阻,Rsa表示散热器与环境间的热阻。Rja表示结与环境间的热阻。

当功率晶体管的散热片足够大而且接触足够良好时,壳温Tc=Ta,晶体管外壳与环境间的热阻Rca=Rcs+Rsa=0。此时Ta=Tj-*P(Rjc+Rcs+Rsa)演化成公式Ta=Tc=Tj-P*Rjc。

厂家规格书一般会给出,*大允许功耗Pcm、Rjc及(或) Rja等参数。一般Pcm是指在Tc=25℃或Ta=25℃时的*大允许功耗。当使用温度大于25℃时,会有一个降额指标。

以ON公司的为例三级管2N5551举个实例:

2N5551规格书中给出壳温Tc=25℃时的*大允许功耗是1.5W,Rjc是83.3度/W。

代入公式Tc=Tj- P*Rjc有:25=Tj-1.5*83.3可以从中推出*大允许结温Tj为150度。一般芯片*大允许结温是确定的。

所以,2N5551的允许壳温与允许功耗之间的关系为:Tc=150-P*83.3。比如,假设管子的功耗为1W,那么,允许的壳温Tc=150-1*83.3=66.7度。

注 意,此管子Tc =25℃时的*大允许功耗是1.5W,如果壳温高于25℃,功率就要降额使用。规格书中给出的降额为12mW/度(0.012W/度)。我们可以用公式来 验证这个结论。假设壳温为Tc,那么,功率降额为0.012*(Tc-25)。则此时*大总功耗为1.5-0.012*(Tc-25)。把此时的条件代入 公式Tc=Tj- P*Rjc得出:

Tc=150-(1.5-0.012*(Tc-25))*83.3,公式成立。

一般情况下没办法测Tj,可以经过测Tc的方法来估算Tj。公式变为:

Tj=Tc+P*Rjc

同样以2N5551为例。假设实际使用功率为1.2W,测得壳温为60℃,那么,Tj=60+1.2*83.3=159.96此时已经超出了管子的较高结温150度了!

按照降额0.012W/℃的原则,60℃时的降额为(60-25)*0.012=0.42W,1.5-0.42=1.08W。也就是说,壳温60℃时功率必须小于1.08W,否则超出较高结温。

假 设规格书没有给出Rjc的值,可以如此计算:Rjc=(Tj-Tc)/P,如果也没有给出Tj数据,那么一般硅管的Tj*大为150℃。同样以 2N5551为例。知道25度时的功率为1.5W,假设Tj为150,那么代入上面的公式:Rjc=(150-25)/1.5=83.3℃/W,恰好等于 规格书给出的实际热阻。

如果厂家没有给出25时的功率。那么可以自己加一定的功率加到使其壳温达到允许的*大壳温时(比如民品级的器件为70),再把数据代入:Rjc=(Tjmax-Tcmax)/P。有给Tj优秀,没有时,一般硅管的Tj取150℃。

我还要作一下补充说明。

一、可以把半导体器件分为功率器件和小功率器件。

1、(大)功率器件的额定功率一般是指带散热器时的功率,散热器足够大时且散热良好时,可以认为其外壳到环境之间的热阻为0,所以理想状态时壳温即等于环境温度。功率器件由于采用了特殊的工艺,所以其较高允许结温有的可以达到175℃。但是为了保险起见,一律可以按150℃来计算。适用公式:Ta=Tc=Tj-P*Rjc。设计时,Tj*大值为150℃,Rjc已知,假设环境温度也确定,根据壳温即等于环境温度,那么此时允许的P也就随之确定。

2、小功率半导体器件,比如小功率晶体管,小功率IC,一般使用时是不带散热器的。所以这时就要考虑器件壳体到空气之间的热阻了。一般厂家规格书中会给出Rja,即结到环境之间的热阻。(Rja=Rjc+Rca)。

同 样以三级管2N5551为例,其*大使用功率1.5W是在其壳温Tc =25℃时取得的。假设此时环境温度恰好是25℃,又要消耗1.5W的功率,还要保证壳温也是25℃,少数的可能就是它得到足够良好的散热!但是一般像 2N5551这样TO-92封装的三极管,是不可能带散热器使用的。所以,不带散热器的小功率半导体器件要用到的公式是Ta=Tj-P*Rja。一般小功率半导体器件的厂家会在规格书中给出Rja这个参数。

2N5551 的Rja厂家给的值是200℃/W。已知其较高结温是150℃,环境温度为25℃时,求允许的功耗,可以把上述数据代入Ta=Tj-P*Rja, 得:25=150-P*200,从而得到,P=0.625W。事实上,规格书中就是0.625W。因为2N5551不会加散热器使用,所以我们平常说的 2N5551的功率是0.625W而不是1.5W!

还有要注意,SOT-23封装的晶体管其额定功率和Rja数据是在焊接到规定的焊盘(有一定的散热功能)上时测得的。

3、大功率晶体管的额定功率一般是指带散热器散热器足够大时且散热良好时的功率。有时应用中大功率晶体管不带散热器来使用,那么此时其*大功率如何求呢?

    以ON公司的BU406为例。BU406的额定功率为60W(Tc=25℃)。BU406的Rja为70/W,*大结温为150。由Ta= Tj-P*Rja变形为P=(Tj-Ta)/Rja,把上述数据代人此公式可得,P=(150-Ta)/70。比如环境温度为25℃时,其*大允许功耗为 P=(150-25)/70=1.786W。如果机器的较高使用温度为70℃,此时*大允许功耗为P=(150-70)/70=1.14W。可见,尽管BU406的额定功率为60W,但是如果不加散热片使用,其在常温下时的功率不过才1.786W!

4、由于半导体的额定功率都是在Tc=25Ta=25℃的条件下得到的,超过25℃时,必须降额使用。而降额系数其实就是对应热阻的倒数。

比如说,BU406额定功率60W是在Tc=25条件下的,Rjc=2.08℃/W,那么其壳温降额系数Kc=1/Rjc=1/2.08=0.48W/℃。这个结果与厂家规格书中给出的数据正好相同。

又比如,2N5551在Tc=25时的额定功率为0.625W,Rjc=83.3℃/W,其壳温降额系数Kc=1/83.3=0.012W/℃。2N5551另外一个条件是在Ta=25时的额定功率为1.5W,Rja=200℃/W,则其环境温度降额系数Ka=1/Rja=1/200=0.005W/℃。这些数据都和厂家资料符合。

也就是说,设计考虑半导体的功耗和温度间的关系时,即使厂家没给出降额系数,也可以根据热阻来得出其降额系数。即Kc=1/Rjc或Ka=1/Rja。

要特别说明,这里说的环境温度降额系数指的是*大额定功耗本身的降额,为了保证晶体管的可靠性,设计降额还需在环境温度降额系数的基础上再降额0.5至0.75左右!

5、另外告诉大家一个窍门,其实一般规格书中的*大允许储存温度其实也是*大允许结温。*大允许操作温度其实也就是*大允许壳温。

*大允许储存温度时,功率P当然为0,所以公式变为Tcmax =Tjmax-0*Rjc,即Tcmax=Tjmax。是不是很神奇!

*大允许操作温度,一般民用级(商业级)为70度,工业级的为85度。普通产品用的都是民用级的器件,工业级的一般贵很多。

热路的计算,只要抓住这个原则就可以了:从芯片内部开始算起,任何两点间的温差,都等于器件的功率乘以这两点之间的热阻。这有点像欧姆定律。任何两点之间的压降,都等于电流,乘以这两点间的电阻。

不 过要注意,热量在传导过程中,任何介质,以及任何介质之间,都有热阻的存在,当然热阻小时可以忽略。比如散热器面积足够大时,其与环境温度接近,这时就可 以认为热阻为0。如果器件本身的热量就造成了周围环境温度上升,说明其散热片(有散热片的话)或外壳与环境之间的热阻比较大!这时,简单的方法就是直接 用Tc=Tj-P*Rjc来计算。其中Tc为壳温,Rjc为结壳之间的热阻。如果你Tc换成散热片(有散热片的话)表面温度,那么公式中的热阻还必须是结 壳之间的加上壳与散热器之间的在加散热器本身的热阻!另外,如果你的温度点是以环境来取点,那么,想想这中间包含了还有哪些热路吧。比如,散热片与测试腔 体内空气之间的热阻,腔体内空气与腔体外空气间的热阻。这样就比较难算了。
