新洁能NCE3407高性能P沟道增强型功率MOSFET适用于PWM等多种应用场景
NCE3407是由无锡新洁能NCE功率有限公司生产的一款P沟道增强型功率MOSFET。它采用先进的沟槽技术，能够提供出色的导通电阻（RDS(ON)），并具备高功率和电流处理能力，适用于多种应用场景，如PWM应用、负载开关和功率管理等，即新洁能NCE3407高性能P沟道增强型功率MOSFET适用于PWM等多种应用场景。
基本特性
- 电气参数：
- 漏源电压（VDS）：-30V
- 连续漏极电流（ID）：-4.6A
- 脉冲漏极电流（IDM）：-20A
- 导通电阻（RDS(ON)）：
- 在VGS=-10V时，RDS(ON)小于65mΩ
- 在VGS=-4.5V时，RDS(ON)小于95mΩ

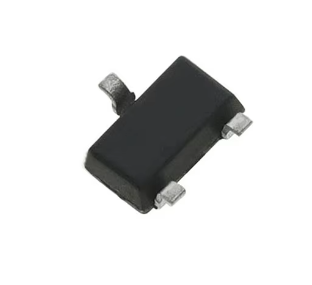

- 封装形式：采用SOT-23封装，这种封装形式结构紧凑，适合表面贴装，能够满足高密度、小型化应用的需求，同时也有利于良好的散热性能。
- 环保特性：NCE3407是一款无铅产品，符合环保要求，适用于对环保有严格要求的应用场景。
应用领域
NCE3407适用于多种应用场景，包括但不限于：
- PWM应用：在脉宽调制（PWM）电路中，NCE3407能够实现高效的功率转换和控制。其低导通电阻和快速开关特性使其在高频PWM应用中表现出色，能够有效减少开关损耗，提高电路效率。
- 负载开关：在电源管理系统中，NCE3407可以用作负载开关，快速、准确地控制电源与负载之间的连接和断开，实现电源的高效管理和分配。
- 功率管理：在各种电子设备中，NCE3407可用于功率管理电路，实现电源的开关控制、电压调节等功能，提高设备的能效和可靠性。
电气特性与动态性能
- 导通特性：
- 在VGS=-10V、ID=-4.6A的条件下，导通电阻（RDS(ON)）的典型值为48mΩ，最大值为65mΩ。
- 在VGS=-4.5V、ID=-4A时，RDS(ON)的典型值为60mΩ，最大值为95mΩ。
- 动态特性：
- 输入电容（Clss）：650pF
- 输出电容（Coss）：105pF
- 反向传输电容（Crss）：65pF
- 开关特性：
- 开通延迟时间（td(on)）：8.5ns
- 开通上升时间（tr）：4.5ns
- 关断延迟时间（td(off)）：26ns
- 关断下降时间（tf）：12.5ns
- 总栅极电荷（Qg）：12.5nC
- 栅极源极电荷（Qgs）：2.8nC
- 栅极漏极电荷（Qgd）：2.7nC
安全与可靠性
- 雪崩能力：虽然NCE3407的规格书中没有明确提到雪崩能量（EAS），但其具有较高的漏源电压（VDS）和漏极电流（ID）能力，能够在一定程度上承受过载和异常情况，增强了器件在复杂工作环境下的可靠性。
- 测试与认证：该产品经过了严格的测试，确保了其在生产过程中的质量和一致性，为用户提供了可靠的保障。
封装信息与注意事项
- 封装尺寸：NCE3407采用SOT-23封装，其封装尺寸为：
- A：1.25mm
- B：1.25mm
- C：0.60mm
- D：2.50mm
- E：1.25mm
- L：0.80mm
- 使用注意事项：虽然NCE3407具有高性能和可靠性，但在使用时仍需注意其最大额定值和工作条件范围，避免超过规格参数导致设备损坏。此外，用户在将其应用于特定产品或设备时，应进行充分的评估和测试，以确保其性能和功能符合实际需求。
综上所述，NCE3407凭借其低导通电阻、快速开关特性和紧凑的封装形式，能够满足PWM应用、负载开关和功率管理等多种应用的需求，是现代电子设备中理想的功率MOSFET选择。
