上海贝岭第三代高精度基准电压源—BLR3XX系列选型资料
在电子设备日益复杂和精密的今天，基准电压源作为系统中的关键组件，其性能直接关系到整个系统的精度和稳定性。上海贝岭推出的第三代高精度基准电压源—BLR3XX系列，相比第一、二代基准电压源，不仅在功耗方面有显著优化，而且电流负载能力提升至+25mA，以其卓越的性能和广泛的应用场景，为电子设备制造商提供了一个可靠的选择。
产品亮点：
- 高精度与低功耗：BLR3XX系列具备高输出精度、低功耗、低噪声以及低温度系数的特性，这些特性使其在各种应用场景中表现出色。特别是其最大110uA的工作电流和100mV的低压差，使其在工业控制设备中具有显著优势。
- 多样化封装形式：该系列提供了SOT-23-3/SOT23-6/MSOP8三种封装形式，以满足不同应用场景的需求。每种封装形式均提供多种输出电压版本，确保了产品的灵活性和适用性。
- 宽温度范围：BLR3XX系列支持-40℃至+125℃的扩展工业温度区间，确保在极端温度条件下也能稳定工作。
核心性能：
- 低温漂：BLR3XX系列具备低温漂特性，以BLR325C型号为例，在全温范围内温漂为 5ppm/℃，可以满足客户 ADC/DAC 等各种应用下的外部基准需求。
- 高负载能力：该系列基准电压源具备高负载能力特性，最高可支持 25mA 的负载电流，且负载调整率在全温范围内最大为80ppm，可以满足客户高负载下的外部基准需求。
- 低噪声：在高精度应用场景，噪声是影响系统性能的一个重要参数。BLR325C的噪声性能为15uVp-p，可以满足客户高精度测试系统下的外部基准需求。
- 低功耗：BLR3XX 系列在关断模式下功耗为10uA，工作模式下功耗典型值为80uA，全系最大功耗低于110uA。在室温下和额定输入电压范围内，能够为负载提供最高25mA 的源电流和10mA 灌电流。

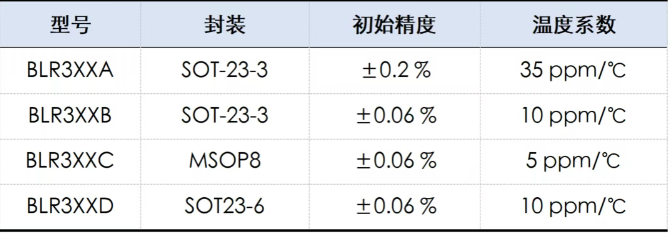

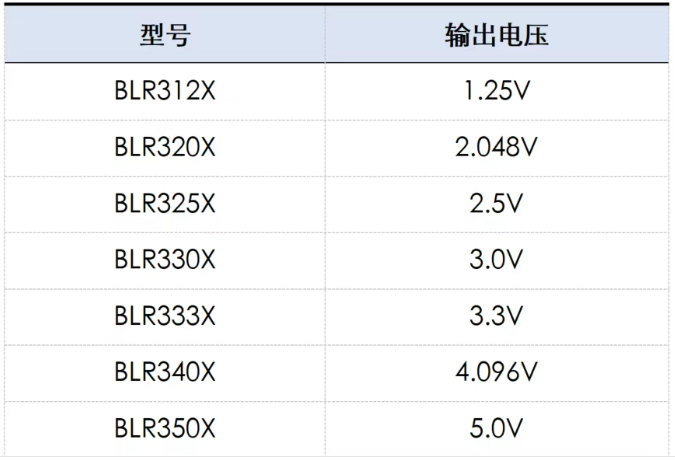

选型指南：
参数对比：
应用场景：
- 精密数据采集系统
- 高分辨率数据转换器
- 高精度测量仪器
- 工业仪器仪表
- 医疗设备
- 汽车电池监控
应用方案：
- 双极性输出基准电压源：
通过将BLR3XX系列的输出连接至运算放大器的反相端，可以同时获得正基准电压和负基准电压。 - 提高基准源电流输出能力：
通过上图所示增强输出电流参考电路结构，BLR3XX系列可应用于高电流驱动场景，且不牺牲精度。
南山电子是上海贝岭公司授权代理商，欢迎咨询选购上海贝岭BLR3XX系列第三代高精度基准电压源，如需产品详细的规格书或最新报价，请咨询南山半导体官方网站在线客服。
