整流桥堆

贴片整流桥规格书下载(PDF,中文版)

整流桥堆图片

南京南山主营的NSCN品牌NSD-MBS和DBS系列贴片整流桥堆,是由4个整流二极管按桥式全波整流电路的形式连接并封装,属于全桥。有四个引出脚,两只二极管负极的连接点是全桥直流输出端的“正极”,另外两只二极管正极的连接点是全桥直流输出端的“负极”。

反向重复峰值电压范围:50V~1000V,平均整流输出电流0.8A~1.5A;正向不重复浪涌电流30A(60Hz正弦波,一个周期,Tj=25℃)。具体参数详见规格书或咨询在线客服。



NSD-MBS整流桥堆

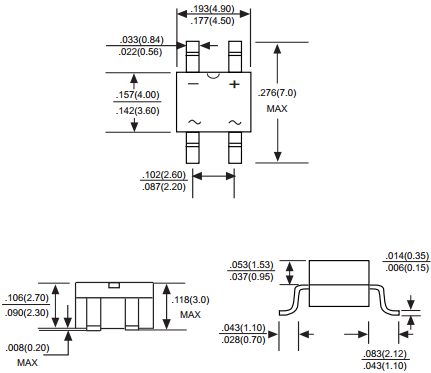

外形图示和尺寸:

MBS贴片整流桥堆封装尺寸图

额定值:

:

Type

VRRM

I(AV)

IFSM

VF@IF

IR

Package

V

A

A

V

A

μA

NSD-MB2S

200

0.5/0.8

30

1

0.4

5

MBS

NSD-MB4S

400

NSD-MB6S

600

NSD-MB8S

800

NSD-MB10S

1000

极限值(绝对最大额定值)

参数名称

符号

单位

条件

MB

1S

2S

4S

6S

8S

10S

反向重复峰值电压

VRRM

V



100

200

400

600

800

1000

平均整流输出电流

IO

A

60Hz正弦波,电阻负载,TA=25℃

安装在氧化铝基板上

0.8

安装在玻璃-环氧基板上

0.5

正向(不重复)浪涌电流

IFSM

A

60Hz正弦波,一个周期,Tj=25℃

30

正向浪涌电流的平方对电流浪涌持续时间的积分值

I2t

A2S

1≤t<8.3ms Tj=25℃ 单个二极管

3.7

存储温度

Tstg



-55~+105

结温

Tj



-55~+105

NSD-DBS贴片整流桥

额定值:

Type

VRRM

I(AV)

IFSM

VF@IF

IR

Package

V

A

A

V

A

μA

NSD-DB101S

50

1

50

1.1

1

5

DBS

NSD-DB102S

100

NSD-DB103S

200

NSD-DB104S

400

NSD-DB105S

600

NSD-DB106S

800

NSD-DB107S

1000

NSD-DB151S

50

1.5

1.5

10

NSD-DB152S

100

NSD-DB153S

200

NSD-DB154S

400

NSD-DB155S

600

NSD-DB156S

800

NSD-DB157S

1000
