贴片铝电解电容概述

贴片铝电解电容 SMD Aluminum Electrolytic Capacitor

全称:贴片铝电解电容器,简称:片式铝电解,片铝等。
主要规格尺寸,按公制标准分为:Φ4×5.5mm、Φ5×5.5m、Φ6.3×5.5mm、Φ6.3×7.7mm、Φ8×6.2mm、Φ8×10.2mm 、Φ10×10.2mm 、Φ10×12mm等。
额定电压:4V~50V;常规使用的容量范围:0.1uF~220 uF,随着相关技术及材料的发展,最大额定电压至100V和最大容量至1000 uF产品也已在广泛采用。

铝电解电容器的构成:是由正箔、负箔和电解纸卷成芯子,用引线引出正负极,含浸电解液后通过导针引出,再用铝壳和胶密封起来。片式铝电解电容器体积虽然较小,但因为通过电化学腐蚀后,电极箔的表面积被扩大了,且它的介质氧化膜非常薄,所以,片式铝电解电容器可以具有相对较大的电容量。

正确选用一颗贴片铝电解电容器产品,要注意的参数包括:电容量、额定电压、温度、寿命以及特性(比如高频低阻抗)的要求,具体请参考本手册。

目前,我们主要提供以下系列贴片铝电解电容器产品:

MS系列(85℃-2000小时标准品)
MH系列(105℃-1000小时标准品)
MT系列(105℃-2000小时长寿命品)
ME系列(105℃-1000小时高频低阻抗品)等。


电解电容选购常识
电解电容器基本常识
电解电容器的极性如何判别?
在产品设计中使用电解电容的建议
影响电解电容寿命的因素分析及对策
市面上翻新电解电容识别经验谈
电解电容的八个基本参数详解
电子镇流器中电解电容的使用寿命浅析
浅谈电解电容检测及选用
电解电容器基本常识介绍

  电解电容器一般有正、负极之分,即具有极性。因此在电路中使用时正、负极不能接错。现在已经可以制造无极性的或用于交流电路的电解电容器,称为双极性电解电容或无极性电解电容。在外加电压的作用下,由于某种原因而引起局部损坏的器件,具有自行修补的作用,这种现象叫做电解电容的自愈。  电解电容一般只能在-20℃~+70℃的范围内使用。特性受温度、频率的影响很大。一般经常使用的都是铝电解电容。铝电解电容的型号一般是CDXX,容量、耐压、正负极都标记在外壳上。有时也用引线的长短来表示,长线为正,短线为负。
   铝电解电容的损耗较大,温度、频率特性差,限制了在交流电路中的应用。

------------------------------------------------ ------------------------------------------------
南京南山-风华高科直接授权代理
销售工程师 陈小建
南京市洪武路26号天丰大厦12层
电话:025-84712762 84712971 84712745
传真:84712745
网址: http://www.nscn.cn  http://www.nscn.com.cn
邮箱:fenghua@nscn.cn
在线:nscn_128@hotmail.com

返回网页顶部(TOP)
电解电容器的极性如何判定?
  不知道极性的电解电容可用万用表的电阻挡测量其极性。
  我们知道只有电解电容的正极接电源正(电阻挡时的黑表笔),负端接电源负(电阻挡时的红表笔)时,电解电容的漏电流才小(漏电阻大)。反之,则电解电容的漏电流增加(漏电阻减小)。 测量时,先假定某极为“+”极,让其与万用表的黑表笔相接,另一电极与万用表的红表笔相接,记下表针停止的刻度(表针靠左阻值大),然后将电容器放电(既两根引线碰一下),两只表笔对调,重新进行测量。两次测量中,表针最后停留的位置靠左(阻值大)的那次,黑表笔接的就是电解电容的正极。

测量时最好选用R*100或R*1K挡。

------------------------------------------------------------------------------
南京南山-风华高科直接授权代理
销售工程师 陈小建
南京市洪武路26号天丰大厦12层
电话:025-84712762 84712971 84712745
传真:84712745
网址: http://www.nscn.cn
邮箱:fenghua@nscn.cn
在线:nscn_128@hotmail.com

返回网页顶部(TOP)
------------------------------------------------------------------------------------------------------------------------------------------------
   在产品设计 中使用电解电容的建议
1.电解电容在滤波电路中根据具体情况取电压值为噪声峰值的1.2--1.5倍,并不根据滤波电路的额定值;
2.电解电容的正下面不得有焊盘和过孔。
3.电解电容不得和周边的发热元件直接接触。
4.铝电解电容分正负极,不得加反向电压和交流电压,对可能出现反向电压的地方应使用无极性电容。
5.对需要快速充放电的地方,不应使用铝电解电容器,应选择特别设计的具有较长寿命的电容器。
6.不应使用过载电压。
7.直流电压玉文博电压叠加后的缝制电压低于额定值。
8.两个以上电解电容串联的时候要考虑使用平衡电阻器,使得各个电容上的电压在其额定的范围内。
9.设计电路板时,应注意电容齐防爆阀上端不得有任何线路,,并应留出2mm以上的空隙。
10.电解也主要化学溶剂及电解纸为易燃物,且电解液导电。当电解液与pc板接触时,可能腐蚀pc板上的线路。,以致生烟或着火。因此在电解电容下面不应有任何线路。
11.设计线路板向背应确认发热元器件不靠近铝电解电容或者电解电容的。

返回网页顶部(TOP)


   影响电解电容寿命的因素分析及对策

  电解电容广泛应用在电力电子的不同领域,主要是用于平滑、储存能量或者交流电压整流后的滤波,另外还用于非精密的时序延时等。在开关电源的 MTBF 预计时,模型分析结果表明电解电容是影响开关电源寿命的主要因素,因此了解、影响电容寿命的因素非常重要。
   电解电容的寿命取决于其内部温度。因此,电解电容的设计和应用条件都会影响到电解电容的寿命。从设计角度,电解电容的设计方法、材料、加工工艺决定了电容的寿命和稳定性。而对应用者来讲,使用电压、纹波电流、开关频率、安装形式、散热方式等都影响电解电容的寿命。
2  电解电容的非正常失效
   一些因素会引起电解电容失效,如极低的温度,电容温升(焊接温度,环境温度,交流纹波),过高的电压,瞬时电压,甚高频或反偏压;其中温升是对电解电容工作寿命 (Lop) 影响最大的因素。
   电容的导电能力由电解液的电离能力和粘度决定。当温度降低时,电解液粘度增加,因而离子移动性和导电能力降低。当电解液冷冻时,离子移动能力非常低以致非常高的电阻。相反,过高的热量将加速电解液蒸发,当电解液的量减少到一定极限时,电容寿命也就终止了。在高寒地区(一般- 25 ℃以下)工作时,就需要进行加热,保证电解电容的正常工作温度。如室外型 UPS ,在我国东北地区都配有加热板。
   电容器在过压状态下容易被击穿,而实际应用中的浪涌电压和瞬时高电压是经常出现的。尤其我国幅员辽阔,各地电网复杂,因此,交流电网很复杂,经常会出现超出正常电压的 30% ,尤其是单相输入,相偏会加重交流输入的正常范围。经测试表明,常用的 450V/470uF 105 ℃的进口普通 2000 小时电解电容,在额定电压的 1.34 倍电压下, 2 小时后电容会出现漏液冒气,顶部冲开。根据统计和分析,与电网接近的通信开关电源 PFC 输出电解电容的失效,主要是由于电网浪涌和高压损坏。电解电容的电压选择一般进行二级降额,降到额定值的 80 %使用较为合理。
3 寿命影响因素分析
   除了非正常的失效,电解电容的寿命与温度有指数级的关系。因使用非固态电解液,电解电容的寿命还取决于电解液的蒸发速度,由此导致的电气性能降低。这些参数包括电容的容值,漏电流和等效串联电阻( ESR )。
   参考 RIFA 公司预计寿命的公式:
PLOSS = (IRMS)²x ESR  ( 1 )
Th = Ta + PLOSS x Rth   ( 2 )
Lop = A x 2 Hours  ( 3 )
B = 参考温度值(典型值为 85 ℃)
A = 参考温度下的电容寿命(根据电容器直径的不同而变化)
C = 导致电容寿命减少一半所需的温升度数
   从上面的公式中,我们可以明显的看到,影响电解电容寿命的几个直接因素:纹波电流 (IRMS) 和等效串联电阻值( ESR )、环境温度( Ta )、从热点传递到周围环境的总的热阻( Rth )。电容内部温度最高的点,叫热点温度( Th )。热点温度值是影响电容工作寿命的主要因素。而下列因素又决定了热点温度值实际应用中的外界温度(环境温度 Ta ) , 从热点传递到周围环境的总的热阻( Rth )和由交流电流引起的能量损耗( PLOSS )。电容的内部温升与能量损耗成线形关系。
   电容充放电时,电流在流过电阻时会引起能量损耗,电压的变化在通过电介质时也会引起能量损耗,再加上漏电流造成的能量损耗,所有的这些损耗导致的结果是电容内部温度升高。
3.1 、设计上考虑因素
   在非固态电解液的电容里,电介质为阳极铝箔氧化层。电解液作为阴极铝箔和阳极铝箔氧化层之间的电接触。吸收电解液的纸介层成为阴极铝箔与阳极铝箔之间的隔离层,铝箔通过电极引接片连接到电容的终端。

·  通过降低 ESR 值,可减少电容内由纹波电流引起的内部温升。这可通过采用多个电极引接片、激光焊接电极等措施实现。
ESR 值和纹波电流决定了电容的温升。促使电容能有满意的 ESR 值的主要措施之一是:通常用一个或多个金属电极引接片连接外部电极和芯包,降低芯包和引脚之间的阻抗。芯包上的电极引接片越多,电容的 ESR 值越低。借助于激光焊接技术,可在芯包上加上更多的电极引接片,因此使电容能达到较低的 ESR 值。这也意味着电容能经受更高的纹波电流和具有较低内部温升,也就是说更长的工作寿命。这样做也有利于提高电容抗击震动的能力,否则有可能导致内部短路、高的漏电流、容值损失、 ESR 值的上升和电路开路。
·  通过对电容芯包和铝壳底部之间良好的机械接触及通过芯包中间的热沉,可将电容内部热量有效地从铝壳底部释放到与之联接的底板。

  内部热传导设计对于电容的稳定性和工作寿命极其重要。在 Evox Rifa 公司的设计中,负极铝箔被延长到可直接接触电容铝壳厚的底部。这底部就成为芯包的散热片,以使热点的热量能释放。如选用带螺栓安装方式,安全地将电容安装到底板上(通常为铝板),可得到更为全面的具有较低热阻( Rth. )的热传导解决方案。
·  通过采用整体绕注有电极的酚醛塑料盖和双重的特制的封垫与铝壳紧密咬合,可大大减少电解液的损失。

  电解液通过密封垫的蒸发决定了长寿命的电解电容工作时间。当电容的电解液蒸发到一定程度,电容将最终失效(这个结果会因内部温升而加速)。 Evox Rifa 公司设计的双层密封系统可减缓电解液蒸发速度,使电容达到其最长的工作寿命。
   以上这些特性保证了电容在要求的领域中具有很长的工作寿命。
3.2 、影响寿命的应用因素
   根据寿命公式,可以得出影响寿命的应用因素为:纹波电流 (IRMS) 、环境温度( Ta )、从热点传递到周围环境的总的热阻( Rth )。
1. 纹波电流
   纹波电流的大小,直接影响电解电容内部的热点温度。查询电解电容的使用手册,就可以得到纹波电流的允许范围。如果超出范围,可以采用并联方式解决。
2. 环境温度( Ta )和热阻( Rth )
   根据热点温度的公式,电解电容的应用环境温度也是重要因素。在应用时,可以考虑环境散热方式、散热强度、电解电容与热源的距离、电解电容的安装方式等。
   电容器内部的热量,总是从温度最高的 “ 热点 ” 向周围温度相对较低的部分传导。热量传递的途径有几种:其一是通过铝箔和电解液传导。如果电容被安装在散热片上,一部分热量还将通过散热片传递到环境中。不同的安装方式和间距和散热方式都将影响电容到环境的热阻。从 “ 热点 ” 传递到周围环境中的总热阻用 Rth 来表示。采用夹片安装,将电容安装在热阻为 2 ℃ /W 的散热片上,所得到的电容热阻值 Rth = 3.6 ℃ /W ;采用螺栓安装方式,将电容安装在热阻为 2 ℃ /W 散热片上、强迫风冷速率为 2m/s 时,所得到的电容热阻值 Rth = 2.1 ℃ /W 。(以 PEH200OO427AM 型电容为例,环境周围温度为 85 ℃)。
   另外将延长的阴极铝箔与电容器铝壳直接接触,也是很好的降低热阻的方法。同时应注意铝壳会因此带负电,不能作负极连接。
   电容必须正确安装才能达到它的设计工作寿命。例如: RIFA PEH169 系列和 PEH200 系列应该竖直向上安装或者水平安装。同时确保安全阀朝上,这样热的电解液及蒸气才能在电容失效的情况下,从安全阀顺利排出。
   当电容排列很紧凑时相邻电容间至少应留出 5mm 的间隔以保证适量的空气流动。使用螺栓安装时,螺母扭矩的控制非常重要。如果拧得太松,则电容与散热片间就不能紧密接触;如果拧得太紧,又可能使螺纹损坏。同时应注意电容器不应倒置安装,否则可能造成螺栓的折断。
   电容安装时应尽量远离发热元件,否则过高的温度会缩短电容器的使用寿命,从而使得电容器成为整个电路中寿命最短的部件。在环境温度较高的情况下,尽量采用强迫风冷,将电容安装在进风口处。
3. 频率的影响
   若电流由基频和多次谐波构成,则须计算每次谐波产生的功率损耗值,并将计算结果相加以求得总损耗值。
   在高频应用中,电容两端引线应尽量短以减小等效电感。

  电容的谐振频率 (fR) ,因电容器种类不同而不同。对于焊片式和螺栓连接式铝电解电容,谐振频率在 1.5kHz 至 150kHz 之间。如果电容器在高于谐振频率时使用,对外特性呈感性。
4  结语
   综上所述,在避免非正常失效的情况下,选择正确的应用条件和环境,电解电容的寿命是可以保障的。

返回网页顶部(TOP)
   市面上翻新电解电容识别经验谈
市面上,有些不法商人采用翻新电解电容的方式以次充好获取利润。如何识别电解电容是否为翻新的假货,我们给出如下建议:
目前二手市场出现大量翻新电解电容,即将原来外观不好或非名牌的电解电容外皮去掉,将电容外塑皮重新套上,这类电容从外观上仔细看能辨别真假(也有部分采用高质量塑皮的翻新电容很难识别真假),原装电容外皮精致,带有出厂编号的拆机件电容基本每批货有好多个不同的编号;翻新电解电容的外皮材料和文字印刷统一,电容体的文字简单明了,印刷的文字基本都是国外的名牌产品,从电容接线端看每只电容的引脚做工不一样,是用多种厂牌电容翻新,翻新的基本原则是只要每种电容的容量接近、外形大小一致都被重新套上翻新塑皮,翻新的电容容量基本不偷漏,因为逃不过电容表的测量,实际耐压就不一致了,例如160V-470UF和180V-470UF就被套为200V-470UF,35V-10000UF被套为50V-10000UF,350V-2200UF被套为400V-2200UF或450V-2200UF,因为电容对电压不敏感,即使160V电容当200V用短时间也不会出现故障,只有在电压环境变坏的情况才会出故障。翻新电容在市面上也不是当全新电容卖,出售的价格也是二手价格,一般比原装拆机件的二手价格低些,商家用翻新方式以次变为好,以电压欠足当成足电压电容获取利益。
返回网页顶部(TOP)
电解电容的八个基本参数详解
电解电容的八个基本参数详解

参数一:电容值

   电容值C=Q/U。要计算主板CPU供电部位对电容容量的需求,使用如下公式:

   假如CPU的电流I为50A,ΔV=50mV时,Δt=10μS。则容量要求为C=10000μf。要得到理想的滤波效果的话,就要求要7颗1500μf的电容并联使用。

参数二:耐压值

   耐压值是表示电容+/-极之间的最大压差,如果出现过压现象,电容就会处于击穿状态,漏电流增大,电容内部发热巨增,电容内部的电解液会因高温变成气体致使电容内部压力增大。当这个压力超过电解电容的铝外壳承受压力的时候,电容就会发生爆炸。CPU的工作电压一般在1~2V之间,电容耐压能在4V以上就一般不会出问题,前提是电容极性不得插反!

参数三:损耗正切值

   损耗正切值用tgδ表示,它是交流电压下介质中的能量损耗标称。损耗跟温度及电压有关系,损耗值越小,电容发热就越小,热量对电容的工作寿命有很大的影响。

参数四:ESR

   ESR即Equivalent Series Resistance(等效串联电阻),主板CPU供电部分都是用的LOW ESR的电容,主板的CPU输入电容的ESR的要求值可根据以下公式计算:

   而INTEL Pentium 4处理器的要求是:

   取3.06GHz CPU icC=65.4A。则根据公式(1)、(2)可以得到最大ΔVTRAN=148.1mV。根据公式可以得到RCESR/NC=2.26mΩ,当电容个数达到7个时,要求的电容ESR值为 2.26X7=17.4mΩ。 常用的高品质电容ESR参数也才13 mΩ,如RUBYCON的MBZ系列的电容,ESR值在100KHZ的测试条件下标准值为13mΩ。雷同的还有TAicON的HI系列,SAMXON(OST及松下等公司的电容代工厂)的GD系列。


电容爆浆

   ESR值越大,滤除纹波效果就越差,尤其市面上很多只有4—5颗输出电容的主板,将会影响主板的稳定性,用高频CPU时就更明显了。甚至还有些用较差品牌,或是没有保证的国产电容,可能还会出现象XX等厂曾出现电容爆裂现象。

参数五:纹波电流

   纹波电流即RIPPLE CURRENT(也称涟波电流),电容具有“通交流,阻直流”的特性,纹波电流就是用了通交流的特性,将有害的交流成分滤掉,使直流成分更纯,有助于CPU的工作稳定。

   从公式I=U/R可以看出,它是跟ESR值是成正比关系的,在同等条件下(同材料,同环境等),ESR值越低,电容的耐纹波电流能力越强,尤其是在主板开关电源部分(如,CPU的电源部分在MOS管的前端)显得尤为重要,耐纹波电流能力差,ESR值大,发热量就会增大,电容的寿命将会极大的降低,甚至很容易出现爆裂现象。

参数六:耐温值

   电解电容一般耐温值有85℃及105℃两种,在环境差的条件下,选择高耐温的电容器有利于延长电容的工作寿命。

参数七:漏电流

   电容在直流的条件下也不是完全绝缘的,漏电流的要求一般为I≤0.01CU,漏电流越小越好,漏电流小,电容的发热量小。

参数八:电容寿命

   电容寿命计算公式为:Lx=Lo X 2【to-(tx+Δt)】/10,这是正常使用下电容的寿命公式,Lo=2000小时。
电容的寿命跟工作温度有很大的关系,通常所说的2000小时的工作寿命,是指电容在工作温度下,如105℃,80%工作电压(加上纹波电压不超过标称电压),加上标称的纹波电流(如TAicON的2200UF/6.3V HI系列,10X20的电容,纹波电流为2.55A),工作2000小时参数变化率在要求的范围内,无故障出现(如电容爆等)。所以,要求高寿命的电容,跟选择好品质的电容是相依相存的,电容每个参数的好与坏都会直接影响到电容的工作寿命。

选择好品牌的电容,选择好电容参数,对主板品质有着很重要的作用,随着技术的发展,CPU的功耗也越来越大,对电容要求也越来越高,现在的INTEL 的CPU工作时需求得峰值电流已经可以达到100A以上,可想而知电源的“困难”。

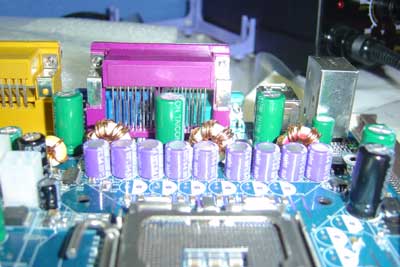

   上图为翔升915的主板,大家可以看到,CPU的输入电容为OSCON(SANYO)固态电容。其标称的纹波电流可以达到5~6A,是现在LOW ESR电容的2倍多!
