SG-3030CM现货-32.768khz贴片有源晶振

三极管封装

32.768khz晶振广泛使用在各类计时模块中,目前仍以无源晶振为主。对于要求更高的客户,EPSON更提供32.768khz有源晶振和实时时钟模块两类产品。
SG-3030CM就是其中的一款3215小尺寸石英晶体振荡器,通过C-MOS IC 的使用可降低功耗,控制Vio摆动幅度,实现5ppm±23ppm的高精度。下面的表格中列出了其他几款同类产品,主要差别在外部尺寸不同。

|SG-3030CM晶振参数

      类别:32.768khz有源晶振
      品牌:EPSON(爱普生)
      标准频率:32.768kHz
      规格尺寸:(3215)3.2x1.5x0.9mm
      封装代号 :
      可供精度:5±23ppm
      输出波形::CMOS
      电源电压:1.5V~5.5V
      工作温度:-40~85℃
      晶振等级:工业级
      功耗:2μA Max
      晶振功能:时钟晶振
      频率老化:5ppm
      规格书:SG-3030CM

|爱普生晶振代理商信息

      授权代理商:南京南山半导体有限公司
      授权区域:中国大陆
      代理证书编号:16006(南京南山);16014(香港南山)
      现货仓库:南京
      进出口企业代码:320174536188X

|选型采购联系方式

      官方网站:http://www.nscn.com.cn
      客服电话:400-888-5058;025-52188228
      客服QQ:372189294(终端)、1626381662(贸易商)
      选型支持:13701585577

|热销晶振型号


北美编码 产品编码
SG-3030CM 32.7680KB3:ROHS X1B000211000100
SG-3030JC 32.7680KB3:ROHS Q3102JC02000100
SG-3030JF 32.7680KB3:ROHS Q3102JF02000100
SG-3030LC 32.7680KB3:ROHS Q3102LC02000100
SG-3040JC 32.7680KB3:ROHS Q3103JC01000100
SG-3040LC 32.7680KB3:ROHS Q3103LC02000200

爱普生32.768khz有源晶振型号命名规则
SG-3030CM晶振是日本EPSON公司于2013年推出的一款新型32.768 kHz有源晶振(晶体振荡器)。是此前广受市场赞誉的SG-3030LC系列的升级版,在保持1.8V电压下工作时的电流量为0.65μA的性能以及高精度性能不变的前提下,将晶振外表面积检减少了一半,提交缩小了65%。可以为电子产品的小型化和低耗电量做出更大的贡献。同时该系列晶振也可以通过VIO 控制摆动幅度。
与音叉晶振相比,SG-3030CM系列由于内置了晶体单元和振荡电路,从而既节省了空间,又因为在出货时保证了晶体振荡特征,所以应用工程师不需要设计振荡电路或调整频率,进而提高了可靠性与品质。

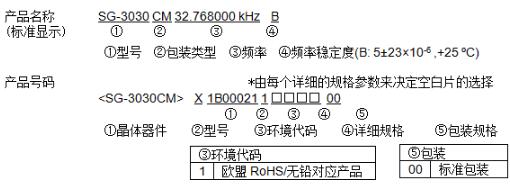

型号命名规则与产品编码规则

晶振内部电路图

晶振电路图

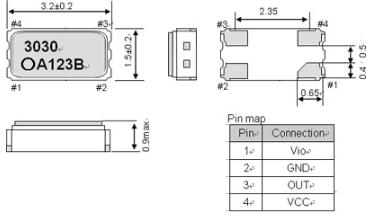

晶振外部尺寸示意图
32.768khz有源晶振外部尺寸示意图
