瞬变抑制二极管

瞬变二极管规格书下载(常用系列,PDF)
TVS管选型指南

TVS二极管

TVS管是一种快速抑制浪涌过电压的瞬态电压抑制二极管保护元件,瞬态抑制二极管(TVS,Transient Voltage Suppressors)又称为瞬变二极管,一种高品质的突波吸收器,是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它也被称作TVP或ABD。它能以皮秒级响应速度将浪涌过电压限制箝位到一个安全的电压范围内,以保护后面电路不受损坏。君耀电子自1996年进入电路保护领域以来,已成长为全方位的电路保护产品供应商。 君耀电子的产品主要包括:TVS瞬态电压抑制二极管、PTC自恢复保险丝、MOV压敏电阻、GDT陶瓷气体放电管、SPG玻璃气体放电管、ESD静电保护元件和TSS半导体放电管。通过不同工艺器件的组合方案,可以满足客户的个性化电路保护需求。南京南山结合自有产品线,主要经销君耀电子TVS瞬态电压抑制二极管以及气体放电管等产品。

君耀电子瞬变抑制二极管特点

并联在电路中,在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压箝制在预定水平,其响应时间仅为10-12pS,因此可有效地保护电子线路中的精密元器件。在电路中产生瞬态电压时,TVS利用雪崩原理,以P秒级的反应速度瞬间起到分流限压作用、从而保护负载不被损坏。

•TVS二极管是所有保护元件中响应速度最快,限压抑制电压能力最强的保护元件,响应速度小于1nS

•它是一种限压型,并联于线路中限压能力最强的一种浪涌电压保护器件

•电压规格从5V~600V 或更高电压规格

•10/1000uS 波形功率可从400W~30KW,甚至可达几十万瓦,8/20uS通流量可达 3KA、6KA、10KA、16KA、20KA等超能型的等级

•漏电流低,一般在几个uA级

•性能可靠,不易劣化,使用寿命长

•封装多样化,SMA、SMB、SMC、DO-41、DO-15、DO-201、P-600等

•有单向与双向极性之分,有色环的代表单向

•专用于电源及低频通迅信号线路进行防护

•为了满足更高防雷浪涌等级的要求,君耀电子有生产防雷型HYPERFIX系列的产品,浪涌防雷能力可达3KA、6KA、10KA、16KA、20KA等高规格系列直接用于第一级浪涌防护产品;

•同时为了能适应高频数据信号线路上的应用,必须采用低电容的TVS来满足其需求,君耀SMB封装形态B6A、B8C系列低电容值为35pF,轴式引线封装SAC系列电容值为 50pF、LCE系列电容值为100pF 可相应满足其高频数据线路上的应用保护

TVS工作原理与应用领域

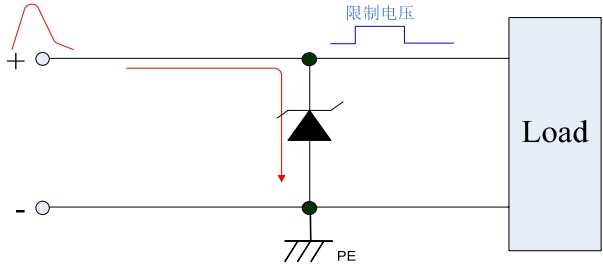

TVS瞬变抑制二极管工作原理示意图如下:
TVS工作原理

TVS广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等, 以保护其内部的IC 免受瞬间过电压的冲击和破坏,如:

• 数据线保护

• 电源线路

• RS232/RS422/RS485分界面卡

• 汽车电子产品上应用

• 马达、火警设备、电键冲器、激光二极管保护、FETS保护、烟感器、点火器

• 多功能电表数据路保护、电源/信号次级防雷模块、电子镇流器/ 电子安定器、AC/DC 转换器、充电器、仪器仪表、Vcc保护

• 针对防雷等级高的可直接采用 HYPERFIX 进行保护

君耀TVS产品符合于RoHS WEEE 相应的条款并通过相应的检测机构检验,满足其相应的测试标准:UL497B、UL1449 、GR1089、ITU K21、IEC61000-4-5 、IEC61643-321:2001 ABD、ISO7637汽车电子等标准。

TVS瞬变抑制二极管选型原则

TVS管选型原则

• VRWM:截止电压必须大于被保护的电路的最大工作电压

• Vc:限制电压必须小于后级被保护电路能承受的最大瞬态峰值电压

• 浪涌电流承受能力等级的选择,参考各TVS的不同等级的功率大小

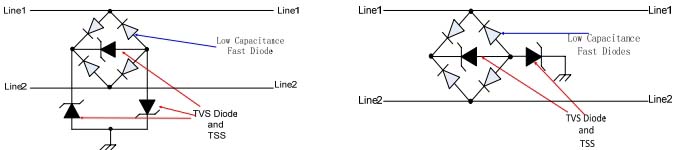

• 在较高数据传输频率上,尽量采用低电容系列的产品 B6A 、B8C 、SAC、LCE 或通过二极管作降容处理,参考如示意图

瞬变抑制二极管选型原则

贴片双向瞬变抑制二极管的封装尺寸

君耀电子提供8种贴片瞬变二极管和14种插件式TVS管。目前南京南山主营的贴片封装主要是:SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB、SMDJ /DO214AB、P6SMB/DO214AA等。而插件式瞬变抑制二极管主推P6KE系列(DO-15)
