贴片电容和贴片电阻在外观上如何区别?

贴片电阻一样,贴片电容同样是在电子电路中应用极为广泛的无源电子元器件之一。本文将以国内主要被动元器件制造商风华高科为例,单纯从最常见的陶瓷叠层贴片电容(MLCC)和贴片电阻(本文特指厚膜和薄膜贴片电阻两类)外观方面的异同进行说明,以便识别。作为一个普及性质说明,主要针对新入行的电子行业从业人员,有经验的请绕过,也欢迎指正。本资料由原厂直接授权的风华代理商南京南山电子商务部整理发布,如有不当之处欢迎指正。如有疑问可通过南山主网站www.nscn.com.cn咨询在线客服。

贴片电容和贴片电阻在外观上的相同点:

1、两者在外形上很相似,都是长方体。下图分别是贴片电阻和贴片电容的实物图片。
2、贴片电阻器的规格尺寸(主要指长度和宽度)与贴片电容大部分都相同,例如市场上常见的规格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

贴片电阻与贴片电容外观上有哪些不同呢?

1、颜色:陶瓷贴片电容表面本体颜色一般是黄色。而贴片电阻的本体颜色为黑色(合金贴片电阻的本体是金属,也会有其他颜色,例如绿色)。
2、本体丝印:贴片电容由于制造工艺中需要在高温中烧制,因此无法在电容本体上打上标示。而贴片电阻本体上一般都有丝印标示。该打标一般为三位或四位数字,其含义是阻值代码,其前2位或者前三位是有效数字,最后一位是有效数字后面零的个数。详见如何通过贴片电阻本体识别标称阻值
3、规格尺寸:尽管1210等较小规格书尺寸都相同,但是1210以上却不尽相同,贴片电容可选的规格尺寸更丰富一些,如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而贴片电阻较大封装常见的只有2010和2512两种。

下面是两个实物图片,可以直观的看出两者之间的区别:

常规厚膜贴片电阻图片
常规厚膜贴片电阻图片

薄膜电阻实物图片
薄膜电阻实物图片

贴片合金电阻实物图片
贴片合金电阻实物图片

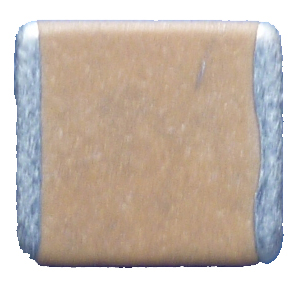

1206贴片电容实物照片
1206贴片电容实物照片

贴片安规电容实物照片
贴片安规电容实物照片

以上整理未必涵盖两者的所有外观不同。要更全面了解贴片电容和贴片电阻的区别,建议通过以下链接查阅风华高科原厂规格书。
贴片电容规格书下载地址:http://www.nscn.com.cn/tiepiandianrong.html
贴片电阻规格书下载地址:http://www.nscn.com.cn/tiepiandianzu.html

如果您在选型方面有疑问,欢迎直接致电025-52188228转8016,找南京南山技术部咨询。南京南山拥有国内一流的片式元器件选型团队和无源器件例行检测实验室,相信会对您的设计选型提供有价值的技术支持。
