电容的作用及贴片电容的封装与选型

电容的作用及贴片电容的封装与选型

贴片电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。如:笔记本、主板、手机、数字照相机等一般电子回路及高电压回路、液晶Backlight 之变换器回路。

电容的分类

1电解电容    2固态电容   3陶瓷电容   4钽电解电容   5云母电容      6聚丙烯电容   7铝电解电容

1电解电容器:由于主板、显卡等产品使用的基本都是电解电容,因此这是我们要讲的重点。大家熟悉的铝电容,钽电容其实都是电解电容。如果说电容是电子元器件 中最重要和不可取代的组件的话,那么电解电容器又在整个电容产业中占据了半壁江山。

2、固态电容:它与普通电容(即液态铝质电解电容)最大差别在于采用了不同的介电材料,液态铝电容介电材料为电解液,而固态电容的介电材料则为导电性高分子。

3、陶瓷电容:在大功率、高压领域使用的高压陶瓷电容器,要求具有小型、高耐压和频率特性好等特点。近年来随着材料、电极和制造技术的进步,高压陶瓷电容器的发展有长足的进展,并取得广泛应用。高压陶瓷电容器已成为大功率高压电子产品不可缺少的元件之一。 4、钽电解电容:它的性能优异,是电容器中体积小而又能达到较大电容量的产品。钽电容器外形多种多样,并制成适于表面贴装的小型和片型元件

5云母电容:用金属箔或者在云母片上喷涂银层做的电极板,极板和云母一层一层叠合后,再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小,绝缘电阻大、温度系数小,适宜用于高频电路。

6、聚丙烯电容:聚丙烯电容是以金属箔作为电极,将其和聚丙烯薄膜从两端重叠后,卷绕成圆筒状的构造之电容器无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。基于以上的优点,所以薄膜电容器被大量使用在模拟电路上。聚苯乙烯薄膜电容,介质损耗小,绝缘电阻高,但是温度系数大,可用于高频电路。

作用

1)旁路

旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。 就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。 这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。

2)去耦

去耦,又称解耦。 从电路来说, 总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大, 驱动电路要把电容充电、放电, 才能完成信号的跳变,在上升沿比较陡峭的时候, 电流比较大, 这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪 声,会影响前级的正常工作,这就是所谓的耦合。去耦电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去耦合的,只是旁路电容一般是指 高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小,根据谐振频率一般取0.1μF0.01μF 等;而去耦合电容的容量一般较大,可能是10μF 或者更大,依据电路中分布参数、以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰 信号返回电源。这应该是他们的本质区别。

3)滤波

   从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。但实际上超过 1μF 的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容 通高频。电容的作用就是通高阻低,通高频阻低频。电容越大低频越容易通过。具体用在滤波中,大电容(1000μF)滤低频,小电容(20pF)滤高频。曾 有网友形象地将滤波电容比作水塘。由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或 蒸发而引起水量的变化。它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。滤波就是充电,放电的过程。

4储能

   储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。 电压额定值为40450VDC、电容值在220150 000μF 之间的铝电解电容器(如EPCOS 公司的 B43504 B43505)是较为常用的。根据不同的电源要求,器件有时会采用串联、并联或其组合的形式, 对于功率级超过10KW 的电源,通常采用体积较大的罐形螺旋端子电容器。



2常见问题及措施

  1补偿电容器运行时常易发生外壳鼓肚、套管或油箱漏油。其主要原因是电容器的温度太高所致。而温升过高由下列因素造成。

     1、环境温度太高,通风不良。

     2、电源电压超过额定值,引起过载发热。

2)处理故障电容器注意的安全措施:

由于电容器的两极具有剩留残余电荷的特点,所以,首先应设法将其电荷放尽,否则容易发生触电事故。处理故障电容器时,首先应拉开电容器组的断路器及其上下隔离开关,如采用熔断器保护,则应先取下熔丝管。此时,电容器组虽已经过放电电阻自行放电,但仍会有部分残余电荷,因此,必须进行人工放电。放电时,要先将接地线的接地端与接地网固定好,再用接地棒多次对电容器放电,直至无火花和 放电声为止,最后将接地线固定好。同时,还应注意,电容器如果有内部断线、熔丝熔断或引线接触不良时,其两极间还可能会有残余电荷,而在自动放电或人工放 电时,这些残余电荷是不会被放掉的。故运行或检修人员在接触故障电容器前,还应戴好绝缘手套,并用短路线短接故障电容器的两极以使其放电。另外,对采用串 联接线方式的电容器还应单独进行放电。

选型

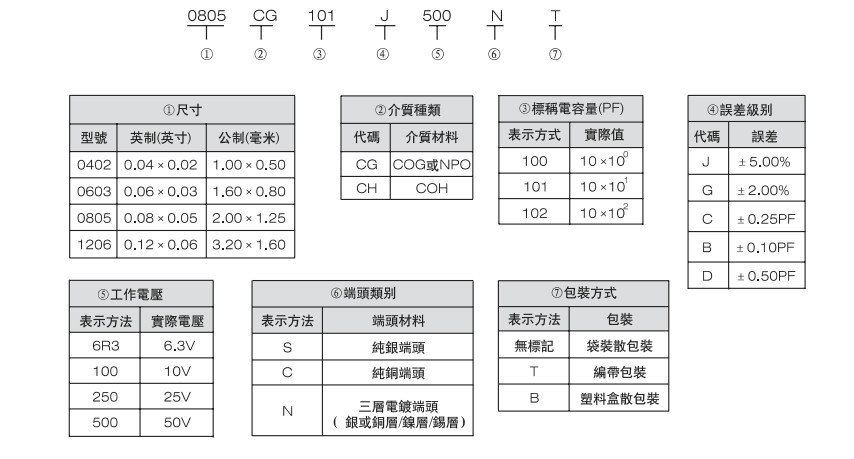

MLCC选型

    购买商品的一般决策逻辑是:能不能用,好不好用,耐不耐用,价格。其实这个逻辑也可以套用到MLCC的选型过程中:首先MLCC参数要满足电路要求,其次就 是参数与介质是否能让系统工作在最佳状态;再次,来料MLCC是否存在不良品,可靠性如何;最后,价格是否有优势,供应商配合是否及时。许多设计工程师不 重视无源元件,以为仅靠理论计算出参数就行,其实,MLCC的选型是个复杂的过程,并不是简单的满足参数就可以的。

选型要素

· 参数:电容值、容差、耐压、使用温度、尺寸

· 材质

· 直流偏置效应

· 失效

· 价格与供货

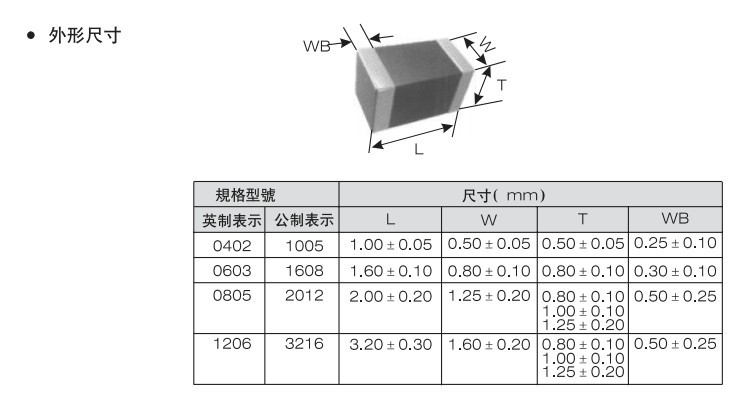

贴片电容封装
