贴片电容的常用规格:0402,0603,0805,1206等贴片电容的选型资料指南

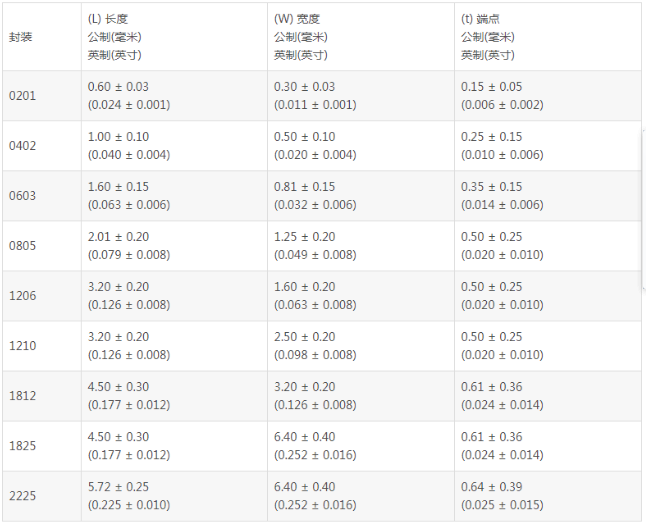

大家好,今天给大家介绍贴片电容的常用规格:0402贴片电容0603贴片电容0805贴片电容1206贴片电容等等一系列的贴片电容的命名规则与选型知识。贴片电容规格一般常见封装尺寸为:0201,0402,0603,0805,1206,容量范围一般在0.5pF~1uF。1210,1812,1825,2225,3012、3035为大规格贴片电容,容量范围在1uF~100uF。0402贴片电容属于小尺寸,随着电子市场的小型化,是以后的趋势,而0603贴片电容0805贴片电容1206贴片电容则是目前市面上常用的,比如0603B104K500NT,0805B104K500NT等都是非常常用的型号。下面与风华合作十七年代理,南山电子就来给大家介绍下风华高科贴片电容的型号识别和命名方法:

 0805 CG 101 J 500 N T

1、封装尺寸:通用型贴片电容包括四个常用的封装:0402、0603、0805、1206。

2、介质种类:介质种类。由贴片电容介质及特性介绍我们知道贴片电容的所谓介质实际上对应着该电容的代表着工作温度。介质不同工作温度不同。风华通用型贴片电容介质有5种,分别用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。

3、标称容量代号(单位:PF):101:标称阻值为100pf,标称容量采用E-24标准的三位数表示法或E-96标准四位数表示法,前两位是有效数字(E-96四位数表示法中,前三位是有效数字),后一位是有效数字后零的个数。

4、电容值误差精度代号:F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf);

5、额定工作电压:三位数表示法,500表示50V;501表示500V,6R3表示6.3V;

6、端头电极种类:通用型贴片电容一般都是采用N(银或铜层/镍层/锡层三层电镀端头),另外两种团头类型有 S(纯银端头)、C(纯铜端头);

7、包装方式代号: T表示编带包装; C表示塑料袋包装。
正确选择一颗贴片电容时,除了要提供其规格尺寸及容量大小外,还必须特别注意到电路对这颗贴片电容的温度系数、额定电压等参数的要求。目前,风华代理南山电子除了提供以上0402贴片电容0603贴片电容0805贴片电容1206贴片电容之外,还提供以下系列贴片电容通用系列、大容量系列、直流中高压系列、薄型系列、片式三端陶瓷滤波器( EMI)、四联体/二联体片式电容器(片式排容)等,欢迎各位新老客户来电垂询,或者直接到我们南山电子某宝店——南山E店直接购买。
