四脚有源晶振,四脚无源晶振,四脚晶振

今天给大家介绍四脚晶振。随着电子科技的进步，使之以前大规模使用的插件晶振，都被小型，轻薄的贴片晶振所取代。 贴片晶振中有两脚贴片晶振，四脚贴片晶振。所以今天主要介绍的就是四脚贴片晶振。一般来说，可以分为四脚有源晶振和四脚无源晶振。我们一步一步来，首先区分两脚晶振和四脚晶振，两脚的贴片晶振一定是无源晶振。两脚无源贴片晶振通常要数陶瓷面的较为常见，当然金属面的也有，但普遍来讲，金属面的多以四脚无源晶振为主。另外值得注意的一点是，大家普遍认为有源晶振是四个脚以上，其实也有源晶振也包含四个脚，也就是说也有四脚有源晶振。我们都知道晶振封装如2520，3225等小尺寸根本很难分辨是四脚有源晶振还是四脚无源晶振，那么四脚贴片晶振到底改如何接入使用呢？四脚有源晶振与四脚无源晶振接入使用的区别又是什么呢？别着急，南山电子为您一一解答：

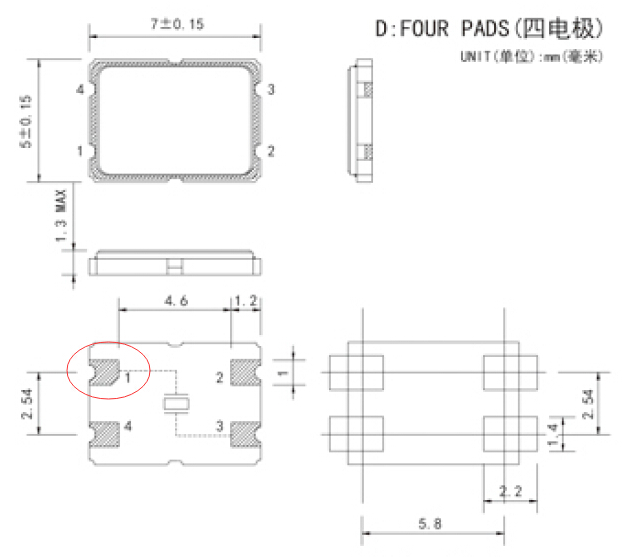

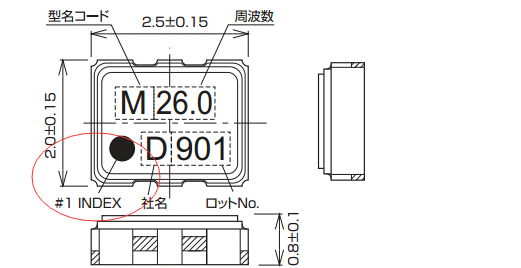

当我们使用四脚贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。其实四脚无源晶振，只有两个脚是功能脚，另外两脚是悬空的，无需接入。四脚无源晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能，如下图所示：
