100uH功率电感封装与型号参数

100uH贴片电感是目前市场上需求较多的一款大感量大电流电感。为方便电路板设计,NSCN品牌NSLP系列目前为用户提供多种封装尺寸的产品。
一、NSLP-C系列
1、100uH贴片电感封装尺寸表如下:

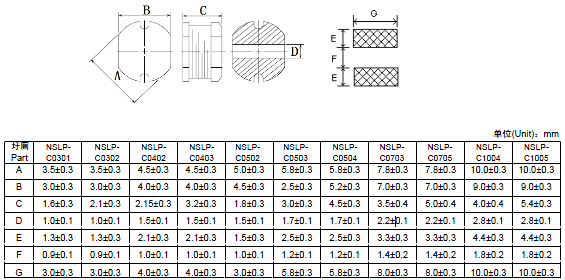

NSLP-C系列100uH贴片功率电感封装尺寸图

2、100uH贴片电感型号与参数表:

工厂型号(C系列) 电感量(uH) 公差 测试频率 直流电阻 Max(Ω) 饱和电流 Max (A)
NSLP-C0302-101KT 100uH 10% 1kHz 2.20 0.220
NSLP-C0403-101KT 1.400 0.40
NSLP-C0502-101KT 1.800 0.27
NSLP-C0503-101KT 0.750 0.70
NSLP-C0504-101KT 0.70 0.55
NSLP-C0703-101KT 0.480 0.65
NSLP-C0705-101KT 0.40 0.78
NSLP-C1004-101KT 0.30 0.95
NSLP-C1005-101KT 0.33 1.15

二、E系列

1、100uH贴片电感封装尺寸表如下:

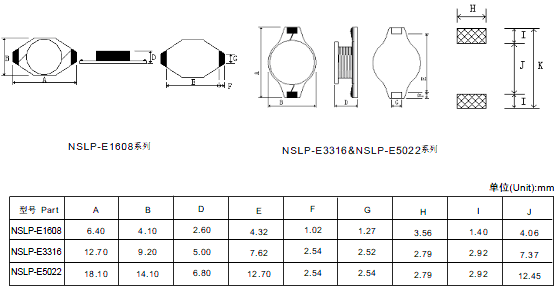

NSLP-E100uH功率电感封装尺寸示意图

2、100uH贴片电感型号与参数表:

工厂型号(E系列) 电感量(uH) 公差 测试频率 直流电阻 Max(Ω) 饱和电流 Max (A)
NSLP-E1608-101MT 100uH 20% 100kHz 2.000 0.31
NSLP-E3316-101MT 0.330 1.2
NSLP-E5022-101MT 0.190 3.0

三、R系列
1、100uH贴片电感封装尺寸表如下:

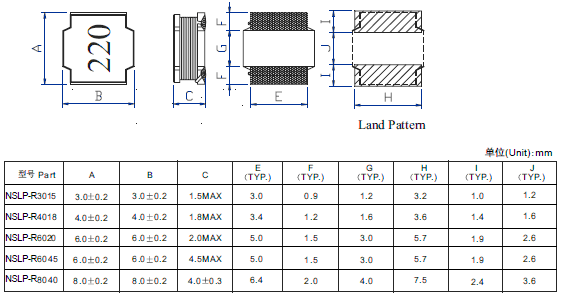

R系列100uh功率电感封装尺寸图表

2、R系列100uH贴片电感型号与参数表:
工厂型号(R系列) 电感量(uH) 公差 测试频率 直流电阻 Max(Ω) 饱和电流 Max (A)
NSLP-R4018-101MT 100uH 20% 100kHz 1.500±30% 0.40
NSLP-R6045-101MT 0.500±30% 0.80
NSLP-R8040-101MT 0.290±30% 1.00


四、P系列

1、封装与规格尺寸图表

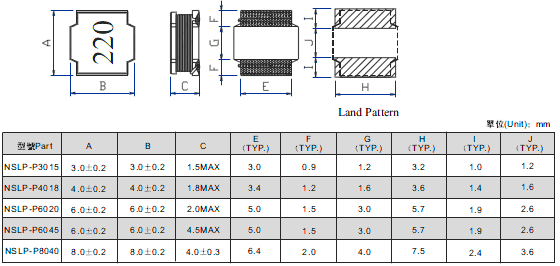

P系列功率电感规格尺寸示意他

2、型号与参数表


工厂型号(P系列) 电感量(uH) 公差 测试频率 直流电阻 Max(Ω) 饱和电流 Max (A)
NSLP-P4018-101MT 100uH 20% 100kHz 1.500±30% 0.40
NSLP-P6045-101MT 0.500±30% 0.80
NSLP-P8040-101MT 0.290±30% 1.00

五、M系列

1、封装与规格尺寸图表

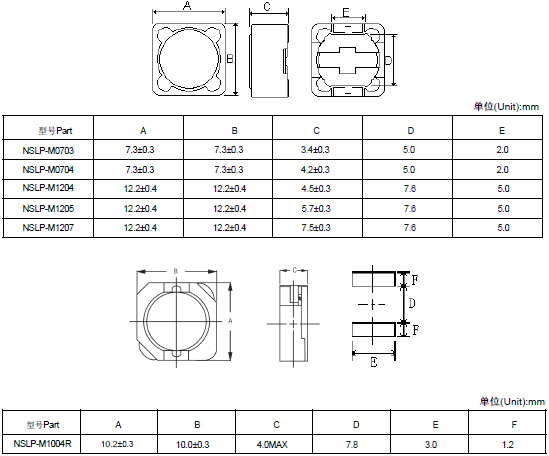

M系列功率电感规格尺寸图1

M系列功率电感规格尺寸图2

2、型号与参数表
工厂型号(M系列) 电感量(uH) 公差 测试频率 直流电阻 Max(Ω) 饱和电流 Max (A)
NSLP-M0602-101MT 100uH 20% 1kHz 1.500 0.45
NSLP-M0703-101MT 0.790 0.50
NSLP-M0704-101MT 0.610 0.60
NSLP-M1205-101MT 0.198 1.30
NSLP-M1207-101MT 0.220 1.70
NSLP-M1004-101MT 100kHz 0.430 1.35
NSLP-M1204-101MT 0.308 1.20
