爱普生温补晶振TG3225CEN和TG2520CEN系列产品名称参数详解

爱普生温补晶振TG3225CEN系列和TG2520CEN系列，这两款产品是利用晶体单元的基波振荡实现CMOS输出的高稳定性温度补偿晶体振荡器，实现了频率为12~52MHz的低相位噪声，适用于测量机和无线通信设备的基准时钟。今天，我解释一下爱普生温补晶振TG3225CEN和TG2520CEN系列产品名称参数。

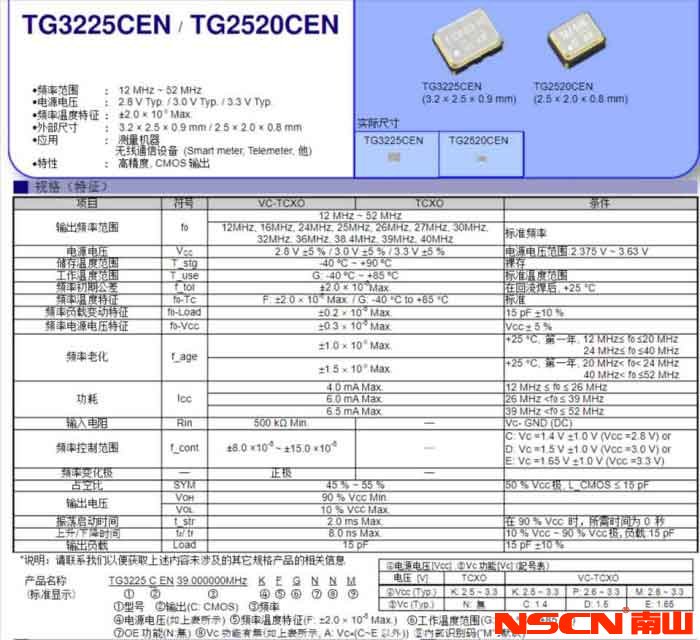

我们以某个型号举例，比如TG3225CEN 39.000000MHZ KFGNNM为例。从下图可以看出：



①代表型号，比如TG3225CEN或者TG2520CEN

②代表输出模式，C就是CMOS

③代表频率。这里的频率是39MHZ

④代表电源电压（如上图所示）。K:2.5-3.3V

⑤代表频率温度特征，F：±2.0 × 10-6*大

⑥代表工作温度，G：-40°C至+85°C

⑦代表OE功能，N就是无

⑧代表Vc功能（如上图所示）。N:无，C:1.4  D：1.5  E：1.65。

 有无VC功能，是区分温补晶振（TCXO）和压控温补晶振(VCTCXO)两种类型的参数指标。

⑨内部识别码，M：默认值



爱普生温补晶振TG3225CEN和TG2520CEN系列产品名称参数，想必大家都明白了。因此，客户可以根据自身需求选择相应的型号，比如对电源电压、封装尺寸、频率等要求不同。如有疑问，欢迎咨询在线工程师。
