常规有源晶振选型与替换

有源晶振是将晶体谐振器和相关功能电路集成封装在一起,完成特定功能的模块,应用在手机蓝牙、USB及工控类IC时钟信号等对工艺稳定性要求较高的领域。
有源晶振可以分为固定频率有源晶振和可编程有源晶振。其中,可编程有源晶振产品应用灵活,最大优势是可以根据客户要求定制频率和参数,特别适用于对交期要求高、或需求变化大的客户,以及客户在产品研发过程中对不常用频率晶振的即时采购需求。

一、常规有源晶振有以下特点:
1、频点范围:1MHz~170MHz(CMOS输出):
2、通常工作电压范围:1.6V~3.3V
3、频率稳定度:(全温度工作范围内):15ppm、20ppm、25ppm、50ppm


二、有源晶振选型方法:

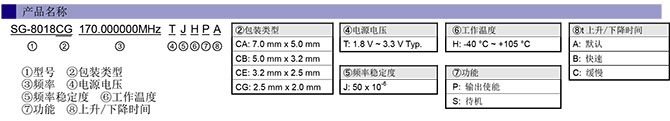

SG-8018石英可编程晶振型号名名规则
以爱普生SG-8018为例说明有源晶振选型步骤:
第一步:选择外形和尺寸,找到对应的系列号(2520→SG-8018CG)
第二步:选择频点(8MHz→8.000000MHz)
第三步:选择工作电压(3.3V→T)
第四步:选择精度(±50ppm→J)
第五步:选择温度范围(-40~+105℃→H)
第六步:第一引脚输出待机ST(→S)


以上选定的参数为:SG-8018CG/8MHz/±50PPM/3.3V/-40~+105℃,对应的爱普生标准型号是SG-8018CG 8.000000MHz TJHSA

三、常用有源晶振品牌和系列介绍:
品牌

系列

输出频率范围

工作温度

电源电压
(Typ.)

精度

输出方式

EPSON
爱普生

SG-8018

0.67~170MHz

-40~-105

1.8V
2.5V
3.3V

50ppm

CMOS

SG-8101

0.67~170MHz

15ppm
20PPM

SG-210STF
SG-310SCF
SG5032CAN
SG7050CAN

1~170MHz

-40 ~ 85℃

20ppm
50ppm

KYOCERA
京瓷

KC2520K~
KC7050K

1.5~160MHz

25ppm
50ppm

KDS
大真空

DSO221/321/531/751

0.2~167MHz

50ppm

TXC
台湾晶技

8W/7X/7C/7W

4~100MHz

25ppm
50ppm

SITIME

SIT8008/1602/8103

1~110MHz

20ppm
50ppm



四、有源晶振的替换:
如需对有源晶振进行替换,可以参考上表。不过在替换时需要慎重,不同品牌生产工艺可能有较大差异,纸面参数仅具参考价值,仍需通过样品试用来测试。

日本爱普生晶振在各品牌中无论是品质还是规模均优先其他同行,我们建议可将爱普生石英可编程晶振SG-8018作为首选对象,该型可编程有源晶振相对普通有源晶振有如下优势:
SG8018石英可编程晶振的主要优势
1、在0.67MHz~170MHz的有源晶振常用频率范围内,设计工程师可以根据晶振电路的实际需要,随意选择最合适的频率值。而不用考虑是否为标准频点,以及由此导致的交期和成本增加。

2、交期更短,中国市场的批量交货时间将随着日本爱普生授权的江苏南山电子工业有限公司自动化烧录设备的投产,缩短到二个工作日。而SG-8018样品,现在已经实现了一个工作日内发货。
3、尺寸丰富,覆盖常用的规格

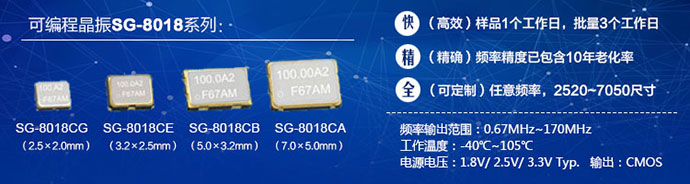

SG-8018石英可编程晶振主要包括四个封装,2520(SG-8018CG)、3225(SG-8018CE)、5032(SG-8018CB)、7050(SG-8018CA)
3、电源电压覆盖最常用的电压范围
从1.62V~3.63V,覆盖常用的1.8V、2.5V和3.3V三个标准电源电压
4、工作温度高
市场上有源晶振的工作范围一般为商业级或者工业级,而SG-8018系列可编程晶振的工作温度范围在-40~105℃的宽温级,可以适应更苛刻的工作环境。

5、功能引脚可选择
普通四脚有源晶振(SPXO)一般都只有ST功能。SG-8018可以由客户选择第一引脚为OE引脚(可以控制晶体频率输出,进一步降低功耗)还是ST引脚,方便设计使用。

6、最常用的CMOS输出方式。

7、稳定性好:频率公差已包括初始频率公差,温度变化,电源电压变化,漂移,漂移负载和老化(25℃,10年)。
