发光
二极管Light-Emitting Diode，简称LED。LED之所以可以发光，是因为电流流过LED时，产生了电致发光效应(电流流过物质或物质在强电场下的发光现象)。LED发光的颜色则是与其中掺杂的元素有关。LED的用途广泛，可用作各种照明用途。
LED选型的重要参数
1 颜色 2封装尺寸 3正向电压 4功耗 5成本 6工作温度
LED基本结构
发光二极管简称为LED，组成LED的主要材料包括：管芯、粘合剂、金线、支架和环氧树脂。
图 LED二极管结构
LED分类
1按外形分
a 贴片式
b 直插式
贴片式与插件式二极管的正负极区分
图 贴片发光二极管 图 插件发光二极管
2 按发光颜色分
a普通单色发光二极管
b高亮度发光二极管
c变色发光二极管
d闪烁发光二极管
e电压控制型发光二极管
f红外发光二极管等。
a普通单色LED
普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点，可用各种直流、交流、脉冲等电源驱动点亮。它属于电流控制型半导体器件，使用时需串接合适的限流
电阻。
b普通单色LED
普通单色发光二极管的发光颜色与发光的波长有关，而发光的波长又取决于制造发光二极管所用的半导体材料。红色发光二极管的波长一般为650~700nm，琥珀色发光二极管的波长一般为630~650 nm ，橙色发光二极管的波长一般为610~630 nm左右，黄色发光二极管的波长一般为585 nm左右，绿色发光二极管的波长一般为555~570 nm。
c高亮度LED
高亮度单色发光二极管和超高亮度单色发光二极管使用的半导体材料与普通单色发光二极管不同，所以发光的强度也不同。 通常，高亮度单色发光二极管使用砷铝化镓（GaAlAs）等材料，超高亮度单色发光二极管使用磷铟砷化镓（GaAsInP）等材料，而普通单色发光二极管使用磷化镓（GaP）或磷砷化镓（GaAsP）等材料。
d变色LED
变色发光二极管是能变换发光颜色的发光二极管。变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色（有红、蓝、绿、白四种颜色）发光二极管。变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管。
e电压控制型LED
普通发光二极管属于电流控制型器件，在使用时需串接适当阻值的限流电阻。电压控制型发光二极管（BTV）是将发光二极管和限流电阻集成制作为一体，使用时可直接并接在电源两端。
f红外LED
红外发光二极管也称红外线发射二极管，它是可以将电能直接转换成红外光（不可见光）并能辐射出去的发光器件，主要应用于各种光控及遥控发射电路中。红外发光二极管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓（GaAs）、砷铝化镓（GaAlAs）等材料，采用全透明或浅蓝色、黑色的树脂封装。
LED发光二极管与普通二极管的比较
发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。常用的是发红光、绿光或黄光的二极管。
发光二极管与小白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。把它的管心做成条状，用7条条状的发光管组成7段式半导体数码管，发光二极管图形符号如下图所示：
图 二极管电路符号
主要参数及其特点
1正向电压V
F
正向电压指LED通过的正向电流为规定值时，正、负极之间产生的电压降，用符号VF表示。我司常用的贴片发光二极管正向电压为2.0V-3.5V，超过了正常工作电压，二极管可能被击穿。此外，在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。
2正向电流I
F
正向电流指LED在正常工作时的电流，一般普通发光二极管的工作电流很小，只有10mA-45mA。在电压增加时，电流会有很大程度的上升，所以一般发光二极管都串接有保护电阻。
3反向电压V
R
反向电压指LED两端所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。我司常用的发光二极管最大反向电压一般为5V
4最大功耗P
D
最大功耗是指允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。LED耗电相当低，直流驱动，超低功耗（单管0.03-0.06瓦），电光功率转换接近100%。一般来说LED的工作电压是2-3.6V，工作电流是0.02-0.03A；这就是说，它消耗的电能不超过0.1W，相同照明效果比传统光源节能80%以上。
5颜色与波长
由不同材料制成的管芯可以发出不同的颜色。即使同一种材料，通过改变掺入杂质的种类或浓度，者改变材料的组份，也可以得到不同的发光颜色。下表是不同颜色的LED所使用的发光材料。
|
发光颜色 |
使用材料 |
波长 |
|
普通红 |
GaP |
700 |
|
高亮红 |
GaAsP |
630 |
|
超亮红 |
GaAlAs |
660 |
|
超亮红 |
AlGaInP |
625-640 |
|
普通绿 |
GaP |
565-572 |
|
高亮绿 |
AlGaInP |
572 |
|
超高亮绿 |
InGaNg |
505-540 |
|
普通黄 |
GaAsP |
590-610 |
|
超亮黄 |
AlGaInP |
590-610 |
6光强
一光源在单位立体角内所发出的光通量称为该光源的光强I。发光强度的单位是坎德拉（cd）常用毫坎德拉（mcd）, 一单位立体角内发出一流明的光称为一坎德拉。坎德拉是一个光源在给定方向上的发光强度。
7视角

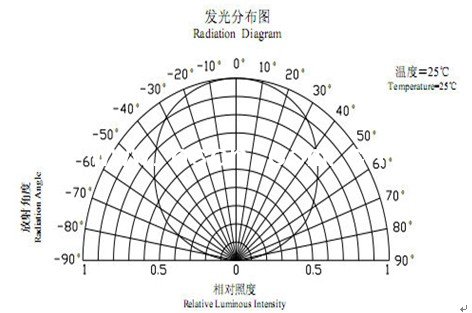

在发光强度分布图形中，发光强度等于最大强度一半构成的角度称为半值角。如图<5>所示。图中，沿LED法向为机械轴方向，最大发光强度方向为光轴方向，机械轴与光轴之间的夹角成为偏差角。芯片的厚度、封装模条的外形尺寸、支架反射杯的深度以及支架在模腔中的插入深度都对半值角的大小有直接影响。制造中，可以根据客户要求，通过选取不同的材料及选用不同的封装尺寸来得到不同大小的半值角。
从发光强度角分布图来分有三类：
a高指向性，一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。半值角为5°～20°或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。
b标准型，通常作指示灯用，其半值角为20°～45°。
c散射型，这是视角较大的指示灯，半值角为45°～90°或更大。
8工作温度
工作环境温度是影响二极管工作的一个重要参数，对光强电流等参数都有很大影响
9使用寿命
人称LED光源为长寿灯。它为固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰等缺点，在恰当的电流和电压下，使用寿命可达6万到10万小时，比传统光源寿命长10倍以上。
