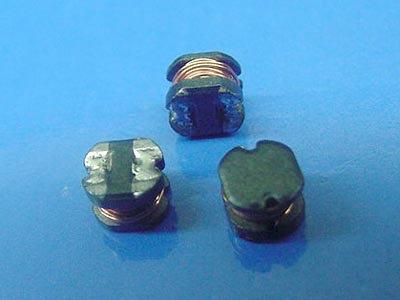

绕线电感与其他电感的比较

特性:
1.适用于电源供应电路。
2.表面粘着类型。
3.外观和尺寸符合EIA标准,不同尺寸规格可供选择。
4.良好的焊锡性及耐热性,适合于一般焊接及回焊。
应用:该产品被广泛用于微型电视、液晶电视、摄影机、便携式VRC、汽车音响、薄型收音机、电视调谐器、行动电话等。



叠层电感与绕线电感
叠层的散热性更好,ESR值更小。但耐电流较绕线小。
绕线的散热性不如叠层,ESR值更高,但耐电流会更大。
叠层的成本比绕线低。

绕线电阻与绕线电感
1、材料不同。线绕电阻用高阻线(如锰铜丝等等),线绕电感用普通铜线(要低阻)。
2、用处不同。线绕电阻做电阻,用在低频场合,要是用到高频场合,它就既是电阻又是电感。线绕电感做电感,通常用在高频场合

绕线电感和镍芯电感
绕线电感Q值高,温度特性好,电感值一致性好,缺点就是电感量做不高,做高了体积大,适合用在要求比较高的振荡或者滤波电路中。镍芯电感体积小,容易焊接,电感量大,当然温度特性很差,电感量容易变化,一致性不好,适合用在对电感值要求不那么准确的电路中,比如滤电源纹波等等,最重要的一点,镍芯电感很便宜。
