整流二极管的损坏原因及其检测与替换

整流二极管损坏的原因
        (1)防雷、过电压保护措施不力。整流装置末设置防雷、过电压保护装置,即使设置了防雷、过电压保护装置,但其工作不可靠,因雷击或过电压而损坏整流管。
        (2)运行条件恶劣。间接传动的发电机组,因转速之比的计算不正确或两皮带盘直径之比不符合转速之比的要求,使发电机长期处于高转速下运行,而整流二极管也就长期处于较高的电压下工作,促使整流二极管加速老化,并被过早地击穿损坏。
        (3)运行管理欠佳。值班运行人员工作不负责任,对外界负荷的变化(特别是在深夜零点至第二天上午6点之间)不了解,或是当外界发生了甩负荷故障,运行人员没有及时进行相应的操作处理,产生过电压而将整流二极管击穿损坏。
        (4)设备安装或制造质量不过关。由于发电机组长期处于较大的振动之中运行,使整流二极管也处于这一振动的外力干扰之下;同时由于发电机组转速时高时低,使整流二极管承受的工作电压也随之忽高忽低地变化,这样便大大地加速了整流二极管的老化、损坏。
        (5)整流二极管规格型号不符。更换新整流二极管时错将工作参数不符合要求的管子换上或者接线错误,造成整流二极管击穿损坏。
        (6)整流二极管安全裕量偏小。整流二极管的过电压、过电流安全裕量偏小,使整流二极管承受不起发电机励磁回路中发生的过电压或过电流暂态过程峰值的袭击而损坏。

整流二极管代换
       整流二极管损坏后,可以用同型号的整流二极管或参数相贩其它型号整流二极管代换。通常,高耐压值(反向电压)的整流二极管可以代换低耐压值的整流二极管,而低耐压值的整流二极管不能代换高耐压值的整流二极管。整流电流值高的二极管可以代换整流电流值低的二极管,而整流电流值低的二极管则不能代换整流电流值高的二极管。

以电路形式(均采用电容滤波)来选用整流二极管:
        1.半波整流电路。电路需要一个整流二极管即可完成整流的功能,此时通过二极管的电流为I,即负载额定电流值(1A)。
        2全波整流或桥式整流电路。电路需要两个或四个整流二极管来完成整流,此时每个二极管通过的电流为0.5I。每个二极管的最大反向电压为:2*1.414*E;桥式整流时为:1.414*E,E为变压器次级绕组输出电压。
        按你的电路要求当采用全波或桥式整流时可以选用1N4001(4002)或参数更优的1N5399等常用整流二极管。

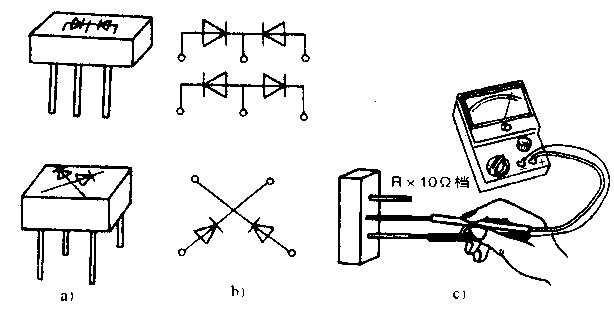

对整流管的检查方法
        首先将整流器中的整流二极管全部拆下,用万用表的100×R或1000×R欧姆档,测量整流二极管的两根引出线(头、尾对调各测一次)。若两次测得的电阻值相差很大,例如电阻值大的高达几拾万Ω、而电阻值小的仅几佰Ω甚至更小,说明该二极管是好的(发生了软击穿的二极管除外)。若两次测得的电阻值几乎相等,而且电阻值很小,说明该二极管已被击穿损坏不能使用。
        明显的损坏是变形或爆裂。不明显的就用表10K档测其正反向电阻,都很大或都很小就是内部断路或短路



  检测整流二极管
