贴片排阻与直插排阻额定值的异同

排阻也称为网络电阻,是由多个贴片电阻组合而成,可以更高效的节约电路板的占用空间。风华高科目前同时提供贴片排阻直插排阻两类安装方式的网络电阻器。
其中贴片排阻提供0603和0402两个规格,其中0603排阻提供8脚和4脚两个选择,而0402排阻因为外部尺寸小,目前只提供4个脚。(以上说说的脚,风华高科官方称呼是"端子",即8个端子或者4个端子)。而直插排电阻的引脚数较多,可以从4个~14个。

实际设计电路时选择哪一种安装方式,除了要考虑都电路板的空间以外,也要从两者的额定值表中寻找答案。下面将就两者标称值方面的差异加以介绍:
不同点:
1、额定功率不同:厚膜贴片排阻功率相对较小,风华目前常规品只提供1/16W的产品。二直插排阻的额定功率可以做到1/8W(1/4W)。
2、最大工作电压不同:厚膜贴片排阻的最大工作电压值是50V(过负载电压100V),而直插排阻则可以达到200V(过负载电压280V)
3、跨接电阻额定电流不同:直插排阻为2A与0402片排相同,而0603规格8端子排电阻标称值为3A。
4、可用精度范围不同:风华直插网络电阻有F档(±1%)、G档±2%J档(±5%或≤50mΩ(跨接电阻精度))。而片排阻基于工艺优势可以实现最高千分之五的较高精度,针对跨接排电阻可以实现≤10mΩ的精度。
5、温度系数范围不同:插件式排电阻温度系数根据阻值不同只有两个:100ppm和250ppm,而贴片排阻相对比较复杂些,详见下表:

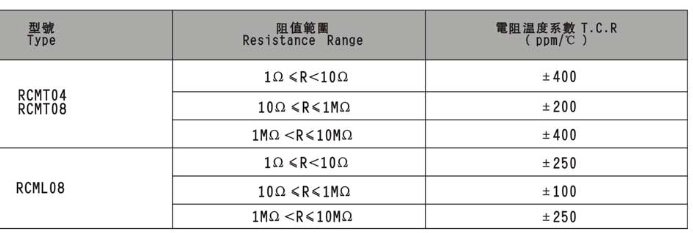

贴片排阻阻值范围与温度系数对应关系图

相同点:
1、阻值范围相同:均为:0R(跨接排阻),1R~10MR
2、使用温度相同:均可在零下55度~零上125度范围内使用。

声明:以上内容为风华高科十大代理商之一——南京南山半导体有限公司电子商务部内容编辑以风华原厂规格书为基材整理发布,并非技术部出具的技术文档,谬误之处难免。如需更准确了解风华排阻相关产品,请下载排阻规格书对照,或咨询官方网站www.nscn.com.cn在线客服
