长电贴片三极管封装详解

长电贴片三极管是目前国内主流三极管品牌,市场占有率较高。一些电子工程师新手在设计电路时可能对长电科技贴片三极管封装有哪几种,具体尺寸如何并不十分明确。本资料将完整提供截止到2015年5月长电科技批量生产的贴片三级封装尺寸图表。篇幅有限,资料中主要是常规贴片三极管,一些比较特殊的产品可以咨询NSCN在线客服。
随着可靠性的显著提高,目前塑料封装已经成为贴片三极管的主要封装材料,因此以下以长电塑封三级的封装加以介绍。

注明:下面的图片中所标注的封装外部尺寸单位均为mm。

一、SOT-23封装

SOT-23封装已其适中尺寸下可以实现较高的电性能,使其成为目前市场上使用最为广泛的贴片三极管封装。其具体尺寸如下:

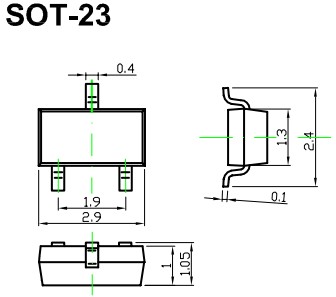

长电SOT-23贴片三极管封装与外部尺寸图
使用该封装的贴片三极管型号非常之多,目前长电提供约120该封装三极管。常用的有S8050、S8550、S9012、S9013、S9014、S9015、S9018、SS8050SS8550、MMBT5551、A1015、BC817、MMBT3906、MMBT5551等等。具体型号与参数请咨询长电三极管代理商-南京南山(代理证书编号J2014021)

二、SOT-89封装

SOT-89封装贴片三极管是仅次于SOT-23的一个常用封装,由于采用更大的封装尺寸,可以将电性能做的更大。
该封装根据管脚数量的不同可以分成SOT-89-3L,SOT-89-5L和SOT-89-6L,其中第一种最为常见。具体封装尺寸图如下:
目前长电提供的三极管封装以SOT-89-3L为主。

SOT-89-3L贴片三极管封装尺寸图

资料整理中,稍后更新...
