贴片电阻封装尺寸图

与芯片(IC)相比,贴片电阻的封装信息要简单的多。不包含管脚信息,仅仅表示贴片电阻的外观尺寸,因此也被称为贴片电阻规格。
作为被动元器件民族品牌中的代表——风华高科,其目前批量生产的常规封装代号为0402、0603、0805、1206、1210、2010、2512等7种以及01005、0201这两个超小型贴片电阻封装。需要说明的是,包括风华高科在内,目前全球主要贴片电阻生产厂家的贴片电阻封装尺寸都是执行EIA的代码标准,相同封装,外形尺寸几乎没有差别。因此,单纯从外形尺寸考虑,可以完全互相替代。当然,在实际选型使用中,更重要的是考虑产品的品质稳定性、一致性好,性价比高的产品。
以下选择几个代表性的贴片电阻封装尺寸图来对各种片式电阻封装代号与实际尺寸的对应关系(注意:本文所说的封装代码都是指英制)

0402封装:

0402贴片电阻封装尺寸图
0402贴片电阻封装尺寸图

0603封装

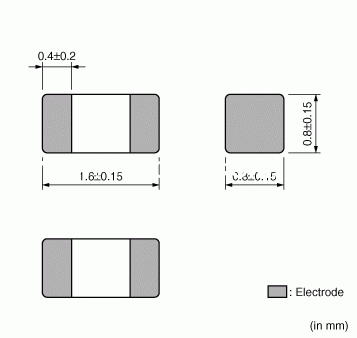

0603贴片电阻封装尺寸图
0603贴片电阻封装尺寸图

0805封装

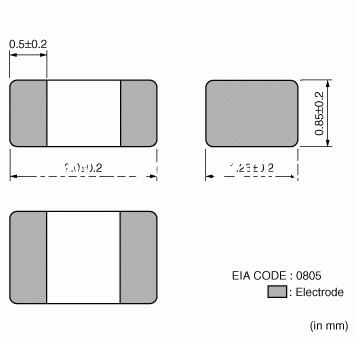

0805贴片电阻封装尺寸图
0805贴片电阻封装尺寸图

以上是市场上最为常见的三种封装尺寸。其他尺寸完全可以以此类推的了解。
