关于1N4148贴片二极管封装和型号介绍

1N14148是南京南山半导体有限公司主营一款贴片二极管（注意，型号的第一位是阿拉伯数字1，而不是英文字母I，一小部分人可能错写成“IN4148”。）南京南山目前可以提供风华、长电、星海等多个品牌的同款产品。以下仅就其常见的贴片封装形式与对应的规格尺寸加以说明。如需购买，请咨询南京南山官方网站www.nscn.com.cn在线客服。对于小批量用户提供拆盘零售服务。以下为正为：

二极管是用半导体晶体材料制成的，所以，又称晶体二极管。它是具有一个PN结的非线性元件。半导体二极管的两个电极之间的正向电阻和反向电阻相差很大，所以，它具有单向导电性。
半导体二极管种类、型号很多。按封装形式可分为玻璃管封装型，塑料封装型、厚膜封装型；

一、二极管的分类

  根据用途不同常用二极管可分下列几类：
 开关二极管、整流二极管、稳压二极管、发光二极管、瞬变抑制（TVS）二极管、肖特基（势垒）二极管、快恢复二极管等。

   根据所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si管）。下面将重点介绍1N14148贴片二极管的封装和型号命名:

二、1N14148概述

   IN4148是一种小型的高速开关二极管（规格书下载地址：https://www.nscn.com.cn/new_pdf/nscn/kaiguanerjiguan.pdf），属于高频小信号类型。非常适合一般场合做普通整流用。开关比较迅速，广泛用于信号频率较高的电路进行单向导通隔离，通讯、电脑板、电视机电路及工业控制电路中常用它。由于需求量大，市场上供应充足，购买和选用都非常方便，价格低廉，通用性极广。

三、1N4148二极管封装

由于1N4148二极管的用途特别广泛，为了适应不同电子设备生产制造企业不同需要，元器件生产企业提供了丰富的封装，如LL-34、SOD-123、SOD-323、SOD-523、0603、1206、SOT-23等，下面将就各封装的外形规格尺寸、焊盘尺寸等基本信息加以介绍。

1、1N4148玻封二极管：
   （1）封装名称：LL-34  MINIMELF   DO-213AA
   （2）形状图片：


  （3）外部规格尺寸：

DIM	LL-34
	MIN	MAX
A	3.302	3.505
B	1.397	1.499
C	0.35	0.5

2、塑封二极管
（1）SOD-123封装
a、封装名称：SOD-123
b、形状图片：

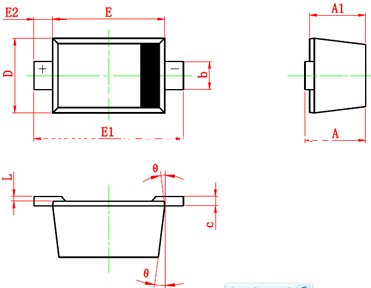

c、外形尺寸（单位：mm）：

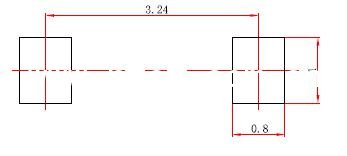

c、焊盘尺寸（单位：mm）：

中心距——3.24
脚宽——0.55
焊盘宽——1
脚长——0.50
焊盘长——0.80

技术要求：塑封体尺寸2.70*1.60mm；未注公差为±0.05mm；

2）SOD-323封装
a、封装名称：SOD-323
b、形状图片：

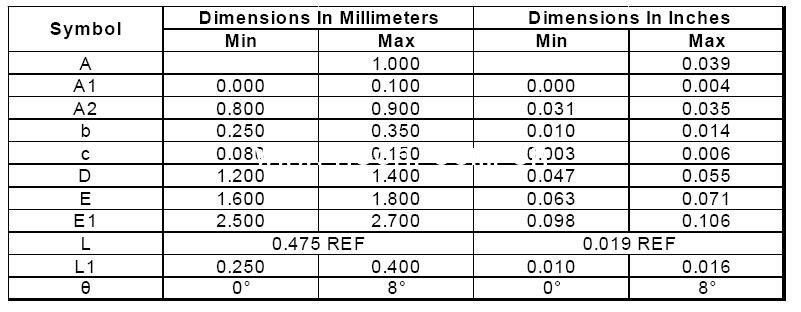

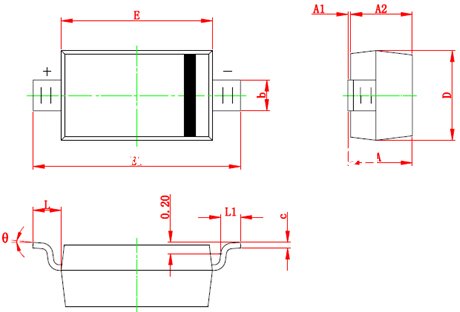

c、外形尺寸：

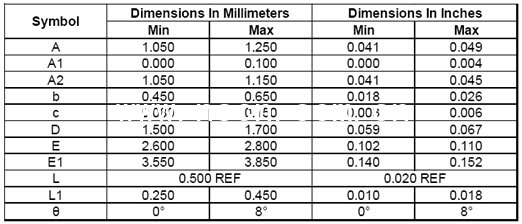

SOD-323封装1N4148二极管尺寸查询表


说明：
中心距——2.15
脚宽——0.30
焊盘宽——1
脚长——0.43
焊盘长——0.70

技术要求：塑封体尺寸1.70*1.30mm；未注公差为±0.05mm；

（3）SOD-523封装
a、封装名称：SOD-523
b、形状图片：
c、外形尺寸：

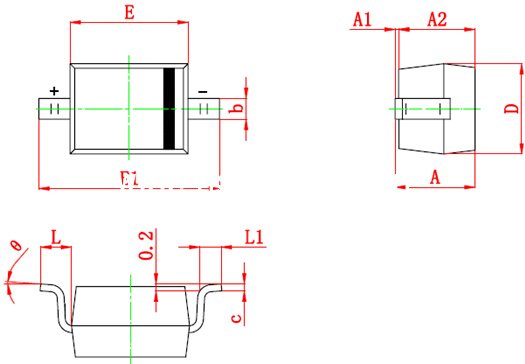

SOD-523封装外部尺寸示意图

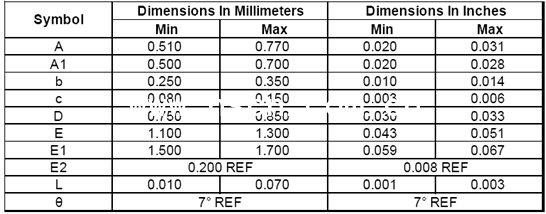

SOD-523封装外部尺寸查询表


SOD-523封装焊盘尺寸图

说明：
中心距——1.42
脚宽——0.20
焊盘宽——0.60
脚长——0.30
焊盘长——0.70

技术要求：塑封体尺寸1.20*0.80mm；未注公差为±0.05mm；

3、厚膜封装二极管

常见的有0603、0805和1206三种厚膜贴片封装。具体外形尺寸如下：



4、1N4148二极管的SOT-23(三极)封装

（未完待续）
