陶瓷贴片电容、独石电容与瓷片电容的区别

瓷片电容陶瓷电容、独石电容是市场上常见的三种电容器类型,它们之间既有联系,又有区别。下面我们加以简要介绍

瓷片电容相对正式的称谓是圆片瓷介电容器,是用陶瓷粉模压成型,然后烧结而成。(陶瓷又分I类瓷,II类瓷,III类瓷)单片瓷,单层结构,一般纽扣大小,带两根引脚。正因为单层结构,瓷片电容器,一般容量不大,但电压高。风华高科目前提供的CC1系列低压温度补偿型、CC81系列高压温度补偿型、CT1低压高介电常数型、CT81高压高介电常数型、CS1半导体型和CT7交流瓷片电容等6个种类,不同特点的圆片瓷介电容器。其中CT81最高电压可以达到4KV。但是其容量要小很多,基本集中在pF和nF级别,例如比较常用的CT81系列,直径12mm的大规格瓷片电容Y5V材质最大智能做到10nF,但是其额定电压却可以达到3KV,耐压(测试电压)可以达到5KV。从外形上看,瓷片电容均为圆形带两根引线,很容易区分,如下图:

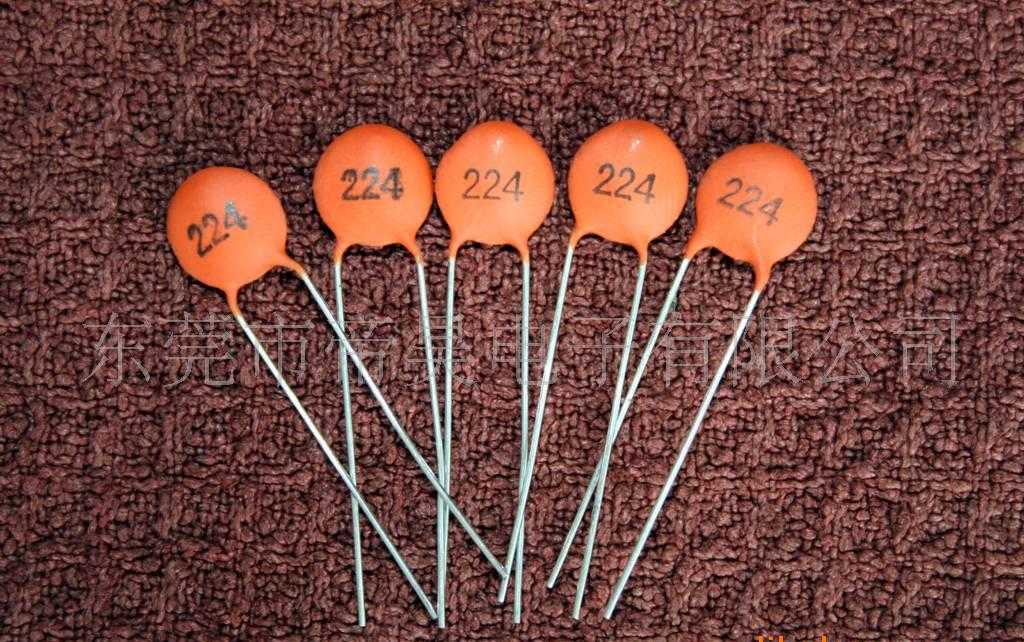

瓷片电容实物图片

叠层陶瓷贴片电容(MLCC):也有人称为贴片独石电容,风华高科的官方名称是多层片式陶瓷电容器,总之都是指同一种东西采用多层结构,往往一个MLCC内部多达几十层,甚至更多。其中,每一单层都相当于一个电容,几十层就相当于几十个电容器并联。所以MLCC容量做的很大,但电压不高。一般都是表面贴装(SMD)。目前风华提供的常规贴片电容额定电压都是6.3V~50V。因为其用途广泛,市场上所提到的贴片电容大多是指MLCC,而不是贴片钽电容或贴片电解电容。目前陶瓷贴片电容已经成为市场上的主流,其容量越做越大,在某些场合已经可以替代价格昂贵的钽电容器,于此同时,贴片电容的规格越来越趋向小型化,0402封装已经越来越成为市场中的主流规格之一。下图是贴片电容的外观图片:
贴片电容实物图片


独石电容:完全是MLCC的一个变种,在MLCC上焊接两根引线,用环氧树脂封装而成。随着电子产品小型化的趋势不断发展,独石电容的使用将不断减少,而被MLCC所取代。独石电容引起引线方向和表面材料的不同,分为径向引线多层陶瓷电容、轴向引线多层陶瓷电容(也称为:激光电容)、和轴向色环电容三种。独石电容的实物图片如下:

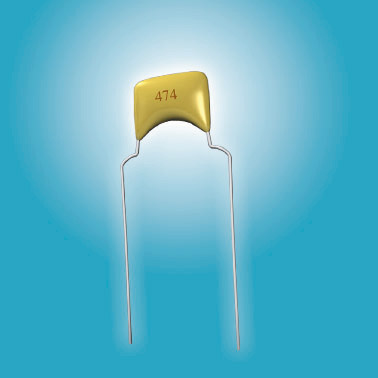

1、径向引线多层陶瓷电容实物图片
径向引线多层陶瓷电容实物图片

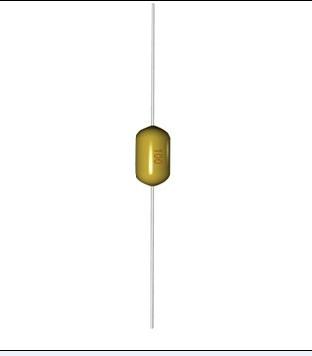

2、轴向激光电容实物图片
轴向激光电容实物图片

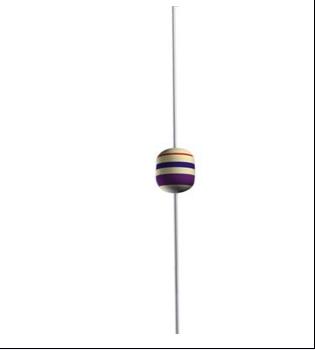

3、轴向色环电容实物图片
轴向色环电容实物图片
