集成电路(IC)是在光刻工艺发明之后出现的一种技术。由于光刻工艺的出现，实现电路的微型化成为了可能。用光刻技术可以将具有一定功能的电路所需的半导体、
电阻、
电容等元件及它们之间的连线全部集成在一个很小的硅晶片上，然后将芯片封装起来。
集成电路的特点
集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成本低，便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用。用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。
IC制造的流程
IC的制造一般分这么几个步骤，首先客户提出对产品功能的需求；然后针对客户的需求进行分析，设计；再根据设计图纸在晶圆刻蚀电路，最后封装测试。
图 IC制造流程
IC的制造工艺
1 晶圆处理
一块没有经过任何处理的晶圆是不能直接用来制造IC的。因为生产出来的晶圆厚度较厚，而不能放入装载芯片的引线框架中。所以要对晶圆进行磨片处理。将晶圆的厚度磨到预定的厚度。磨片处理还能将晶圆背部的氧化层磨去，保证了芯片焊接时良好的焊接性，与散热性。大尺寸的晶圆因为厚度较厚，必须磨薄之后才能划片。
图 磨片设备
晶圆磨片前要对晶圆的正面贴膜，这么做是为了保护晶圆正面不被划伤。然后对晶圆的背部研磨，磨至预定的厚度时，对晶圆厚度测试，符合要求后进行下一道工序。

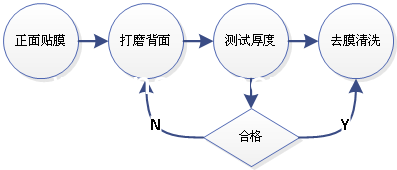

图 晶圆处理流程
2晶圆切割
经过处理的晶圆必须切割，才能得到一个个独立的IC芯片。具体的切割步骤是将晶圆的背面贴上蓝膜，这么做为了防止晶圆在切割时散开。然后将晶圆整体切割成一个个小方块，最后对晶圆进行清洗，洗去切割时附着在晶圆表面的粉尘。
图 晶圆切割
图 晶圆的切割流程
3芯片粘接
装片就是把芯片装配到管壳底座或框架上去。常用的方法有树脂粘结，共晶焊接，铅锡合金焊接等。要求芯片和框架的连接机械强度高，导热和导电性能好，装配定位准确，能满足自动键合的需要，能承受键合或封装时可能有的高温，保证器件在各种条件下使用有良好的可靠性。银胶的存放温度为-50℃，使用前要先将银胶回温，以排除银胶内部存在的气泡。回温时要注意将存放银胶的容器密封。如果容器打开或密封性不好，空气中的水汽会在银胶上凝结，影响银胶使用。
图 点胶工艺图
具体的粘接步骤是：点胶机在引线框架上点好银胶，抓片头浆芯片从圆片上抓到校症台上，校正台将芯片的角度进行校正，装片头将芯片由校正台装到引线框架上，最后将产品放入固化炉固化。
图 芯片粘接流程
4 引线焊接
为了使芯片能与外界传送及接收信号，就必须在芯片的接触电极与框架的引脚之间，一个一个对应地用键合线连接起来。这个过程叫焊线或键合。键合材料一般为99%的金线，也可以使用铜线或者铝线。因为金的延展性与导电性非常好
图 键合机
具体步骤是，穿在陶瓷劈刀内的金线头部被打火杆熔化为金球，然后对准键合区下压陶瓷劈刀，金线在压力与超声波的作用下与芯片结合，陶瓷劈刀牵引金线上升，移动到引线框架上进行焊接，最后陶瓷劈刀侧向划开，切断金线。
图 引线焊接流程
5塑封
密封是为了保护器件不受环境影响而能长期可靠工作。芯片对使用环境的要求很高，所以芯片不能直接暴露在外进行工作，要把芯片用塑封料封装起来。塑封料的主要成分为：环氧树脂及各种添加剂（固化剂，改性剂，脱模剂，染色剂，阻燃剂等）；主要功能为：在熔融状态下将芯片和引线框架包裹起来，提供物理和电气保护，防止外界干扰；存放条件：零下5℃保存，常温下需回温24小时才能使用。
图 注塑机
具体的步骤是，先将塑封料醒料，回温24小时。回温的时候也要密封包装，防止水汽进入塑封料。如果塑封料中有水分，在注塑的时候塑封料中的水分会蒸发形成蒸汽，会在器件的塑封体上形成气泡影响塑封效果。将产品放入注塑模具中。向注塑机的投料孔里放入塑封料，注塑机会把熔化的塑封料注入模具的腔体中形成塑封体。
图 塑封料
6 打标
在产品的塑封体上印上标示，包括产品型号、厂商名称等信息。打标的方式一般有两种。一种是油墨印刷。先将字模沾上油墨，再将字模上的油墨印在塑封体上。另一种为激光刻印，用激光束在产品上刻出文字标示。两种方式中油墨印刷成本较低，但印刷效果没有激光刻印精美。激光刻印的设备成本较高。
图 激光刻印机
7 切筋成型
此时的产品还是连在一起的，通过切筋机将多余的部分切除掉，使产品分离出来。使引脚弯曲成特定的形状。切筋要求切口平滑整齐，切口不能有毛刺。如果有毛刺，在电镀的时候镀层生长会变得凹凸不平。

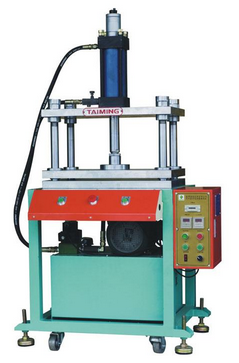

图 切筋机
8电镀
在引脚上镀上金属，可以防止引脚的氧化、腐蚀。镀层金属一般为镍与锡。金属镍比较致密且硬度较高，可以防止引脚氧化与磨损。金属锡可以提高引脚的可焊性。
图 电镀线
9 测试包装
IC制造工艺总流程
