构成手机的基本模块与原件

手机现在成为人们日常生活中必不可少的一件物品。随着手机上网的普及,人与人之间通过手机交流的频率也越来越高,所以对于手机的需求也随着增多。手机的飞速增长对于消费电子产业的推动也是显而易见的。而电子元件作为构成手机的基本元素,也随着这股大潮,得到了长足的发展。本文就组成手机的基本电子元件进行介绍。

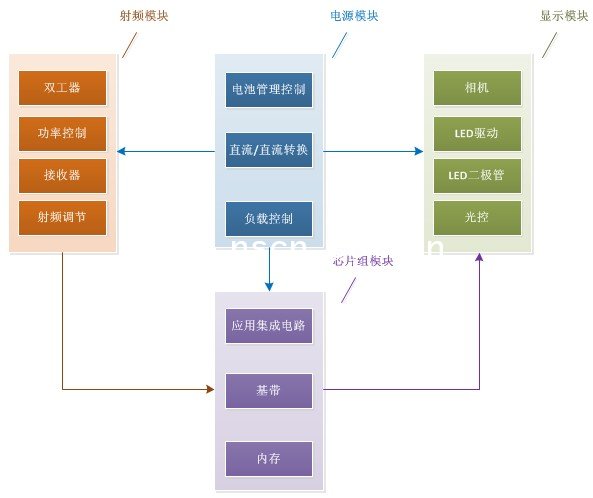

一 手机的基本构成
手机主要的几个模块即射频模块,电源模块,显示模块,芯片组模块。
1.1 射频模块
1 双工器
2 功率控制器
3 接收器
4 射频调节器

1.2 电源模块
1 电源管理控制
2 直流/直流转换
3 负载控制

1.3 显示模块
1 相机
2 LED驱动
3 LED二极管
4 光控

1.4 芯片组模块
1 应用集成电路
2 基带
3 内存



二 各模块中所涉及的电子元件
2.1 衰减器
1 应用模块/组件
RF射频模块中的双工器、接收器,RF调节器

2作用
衰减器是在指定的频率范围内,一种用以引入一预定衰减的电路。一般以所引入衰减的分贝数及其特性阻抗的欧姆数来标明。在有线电视系统里广泛使用衰减器以便满足多端口对电平的要求。如放大器的输入端、输出端电平的控制、分支衰减量的控制。衰减器有无源衰减器和有源衰减器两种。有源衰减器与其他热敏元件相配合组成可变衰减器,装置在放大器内用于自动增益或斜率控制电路中。无源衰减器有固定衰减器和可调衰减器。

2.2 高频电容
1 应用模块/组件
RF射频模块的双工器,接收器

2 作用
常用于频率较高的谐振、开关、耦合、退耦、电路中高频电容和低频电容的区别是由构成它的材料和结构决定的,不是由容量决定的。

2.3 热敏电阻
1 应用模块/组件
RF射频模块的功率控制,电源管理模块的电流控制器。

2作用
热敏电阻在环境温度相同时,动作时间随着电流的增加而急剧缩短;热敏电阻在环境温度相对较高时具有更短的动作时间和较小的维持电流及动作电流。

2.4 铁氧体磁珠
1 应用模块/组件
显示模块中的相机,芯片组模块中的基带接口

2 作用
铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出),还可广泛应用于其它电路,其体积可以做得很小。特别是在数字电路中,由于脉冲信号含有频率很高的高次谐波,也是电路高频辐射的主要根源,所以可在这种场合发挥磁珠的作用,铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

2.5 电感
1 应用模块/组件
射频模块的调节器,显示模块的LED驱动

2作用
当一根导线中拥有恒定电流流过时,总会在导线四周激起恒定的磁场。当把这根导线都弯曲成为螺旋线圈时,应用电磁感应定律,就能断定,螺旋线圈中发生了磁场。将这个螺旋线圈放在某个电流回路中,当这个回路中的直流电变化时(如从小到大或许相反),电感中的磁场也应该会发生变化,变化的磁场会带来变化的“新电流”,由电磁感应定律,这个“新电流”一定和原来的直流电方向相反,从而在短时刻内关于直流电的变化构成一定的抵抗力。只是,一旦变化完成,电流稳固上去,磁场也不再变化,便不再有任何障碍发生。

2.6 肖特基二极管
1 应用模块/组件
显示模块的LED驱动,光控制。电源管理模块的电流充电控制器,直流/直流转换,负载控制,芯片组模块的基带接口。

2作用
与普通二极管(多指用PN结形成的硅二极管)相比最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降更低,仅0.4V左右。它也有一些缺点:耐压比较低,漏电流较大。其多用作高频、低压、大电流整流二极管(比如开关电源次极整流二极管),续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。而普通二极管只能用在低频整流场合,耐压可以做得更高。

2.7 开关二极管
1 应用模块/组件
显示模块的LED驱动,光控制。电源管理模块的充电控制器,直流/直流转换,负载控制。

2 作用
开关二极管从截止(高阻状态)到导通(低阻状态)的时间叫开通时间;从导通到截止的时间叫反向恢复时间;两个时间之和称为开关时间。一般反向恢复时间大于开通时间,故在开关二极管的使用参数上只给出反向恢复时间。开关二极管的开关速度是相当快的,像硅开关二极管的反向恢复时间只有几纳秒,即使是锗开关二极管,也不过几百纳秒。

2.8 齐纳二极管
1 应用模块/组件
显示模块的LED驱动,光控制。电源管理模块的充电控制器,直流/直流转换,负载控制。芯片组模块的基带接口。

2作用
此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。

2.9功率晶体管
1 应用模块/组件
显示模块的光控。电源模块的直流/直流转换,负载控制。

2 作用
作为放大器,应用在电源串联调压电路,音频和超声波放大等领域。作为大功率半导体开关,电视机行输出电路,电机控制,不停电电源和汽车电子。GTR模块,应用于交流传动,逆变器和开关电源。

2.10 钽电容
1 应用模块/组件
显示模块的LED驱动,光控。电源管理模块的充电控制器,直流/直流转换,负载控制。

2 作用
钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽做介质,不像普通电解电容那样使用电解液,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,本身几乎没有电感,但这也限制了它的容量。此外,由于钽电容内部没有电解液,很适合在高温下工作。 钽电容的特点是寿命长、耐高温、准确度高、滤高频谐波性能极好。
