威世（VISHAY）高稳定厚膜贴片电阻（中文）

一 特点
1 CHP：工业的标准钝化，用于专业的或军事应用
2 稳定牢靠的焊端
3 很大的阻值范围，从0.1Ω至100MΩ
4 精密的误差范围，在0.5%
5 HCHP：用于高频应用
6 ESSC的认证参见CHPHR型号
7 高温（245℃）参见CHPHT型号
8 贴片式片式电阻器
9 无卤，根据IEC 61249-2-21号定义
10 湿度测试按照AEC-Q200执行
11 材料分类：按照定义，请参见www.vishay.com/doc?99912
二 产品编码说明
CHP 0805 K 1001 F B T 151

CHP：产品代号

0805：产品尺寸代码
    0502
    0505
    0603
    0805
    1005
    1206
    1505
    2010
    1020
    1010
    2208
    2512

K：TCR数值代码
    K=100ppm
    L=200ppm
1001:阻值（100*10¹Ω）

F：误差精度代码
    D=±0.5%
    F=±1%
    G=±2%
    J=±5%

B：端子镀层
    B：锡铅覆盖镍层
    N：锡银覆盖镍层
    F：锡银覆盖镍层（单面）
    G：金覆盖捏成
    W：金覆盖镍（单面）
    （B：有铅；Ｎ、Ｇ无铅符合ROHS认证）

T：封装代号
    空格：Waffle包装
    T：编带
    PT：纸带包装
    151：如果没有选项就留空。

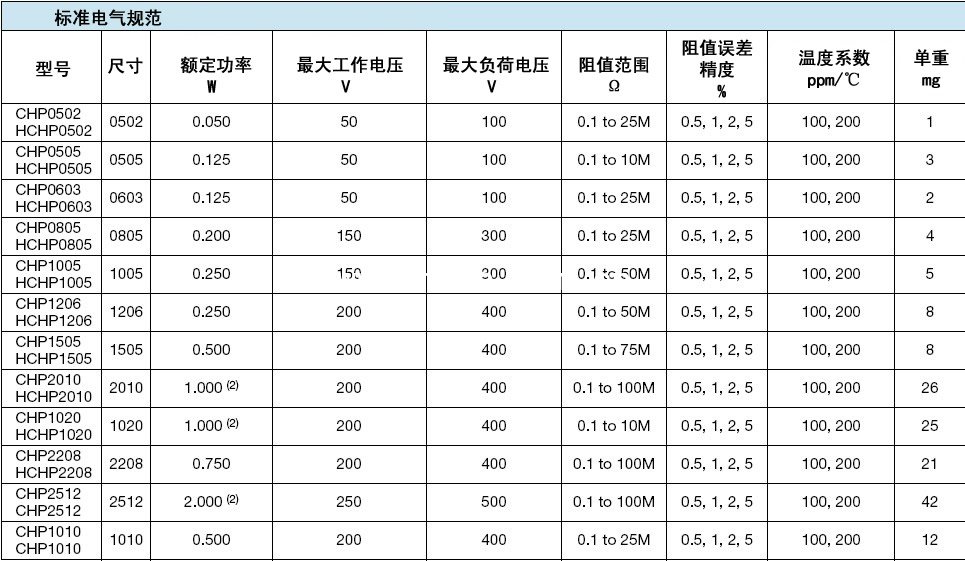

三 电性能参数

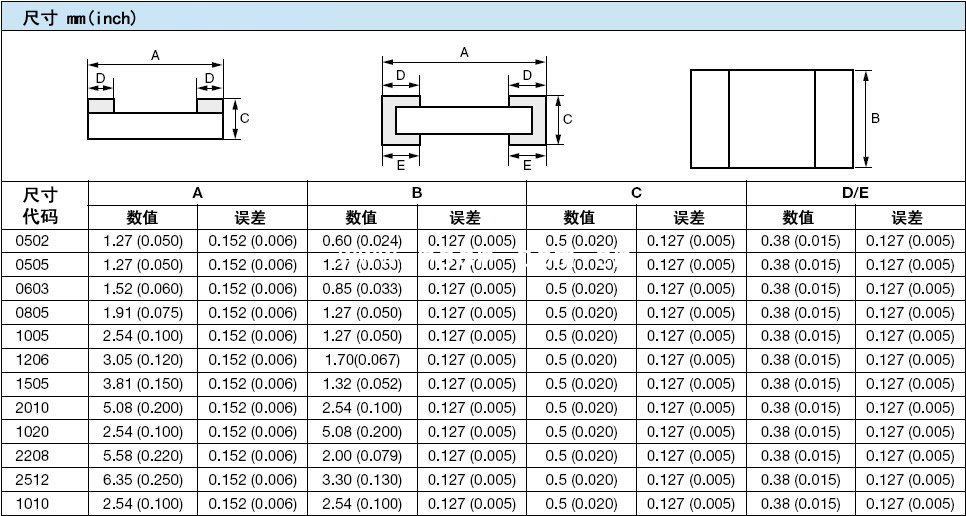

四 尺寸规格

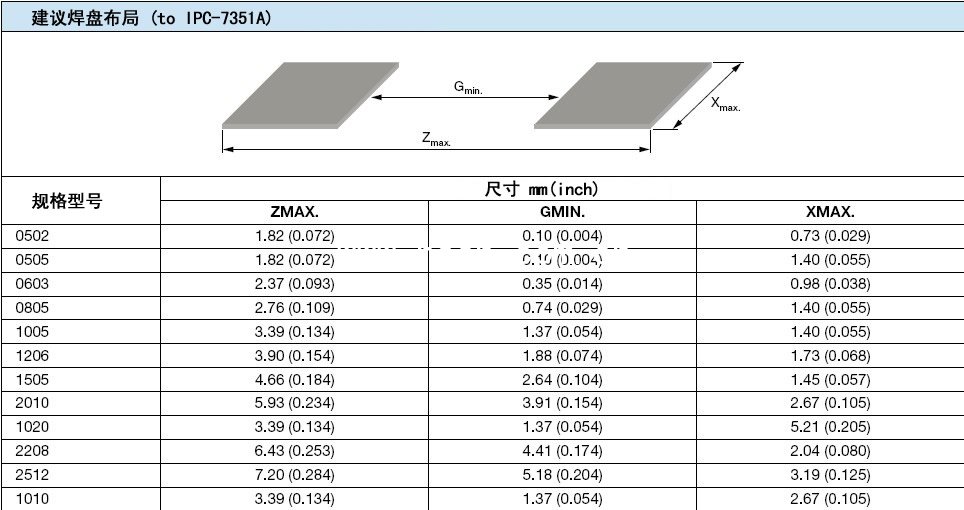

五 建议焊盘布局

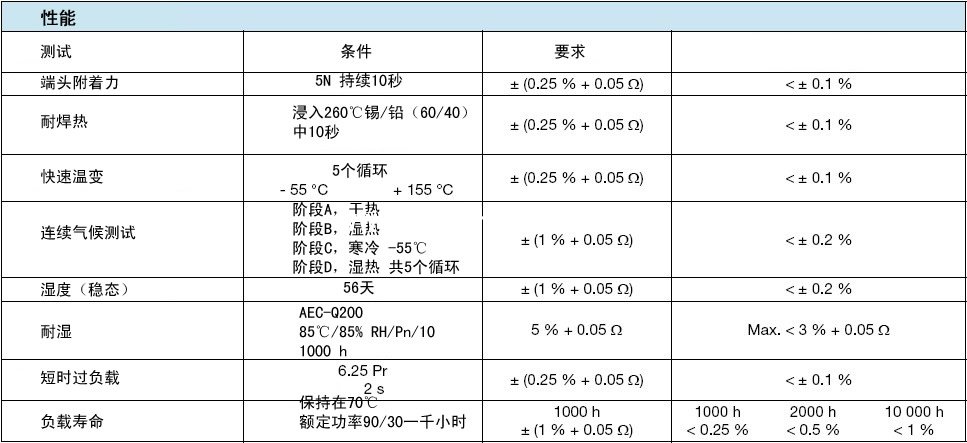

六 性能测试


*本文信息来自VISHAY半导体官网，信息若有出入，一官方英文版为准。
