热敏电阻分类

热敏电阻器的分类与参数

热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.

    热敏电阻按照温度系数的不同分为:  正温度系数热敏电阻(简称PTC热敏电阻)
                                    负温度系数热敏电阻(简称NTC热敏电阻




    PTC热敏电阻(PTC Thermistor)





    PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.
    PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.

    PTC热敏电阻根据其材质的不同分为:  陶瓷PTC热敏电阻
                                      有机高分子PTC热敏电阻

    PTC热敏电阻根据其用途的不同分为:

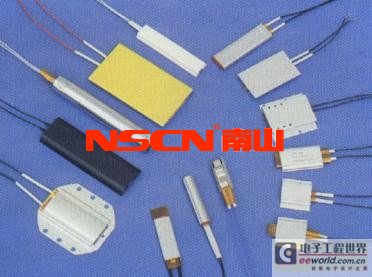

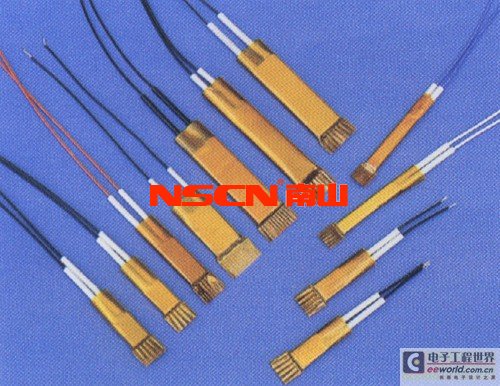

                       ☞   恒温加热用PTC热敏电阻
                                         低电压加热PTC热敏电阻
                                         空气加热用PTC热敏电阻
                                         过流保护用PTC热敏电阻
                                         过热保护用PTC热敏电阻
                                         温度传感用PTC热敏电阻
                                         延时启动用PTC热敏电阻
                                         PTC热敏电阻用无铅铝浆


A.按结构及形状分类——圆片形(片状)、圆柱形(柱形)、圆圈形(垫圈形)等多种热敏电阻器。

B.按温度变化的灵敏度分类——高灵敏度型(突变型)、低灵敏度型(缓变型)热敏电阻器。

C.按受热方式分类——直热式热敏电阻器、旁热式热敏电阻器。

D.按温变(温度变化)特性分类——正温度系数(PTC)、负正温度系数(NTC)热敏电阻器。

热敏阻器(thermistor)——是一种对温度反应较敏感、阻值会随着温度的变化而变化的非线性电阻器,通常由单晶、多晶半导体材料制成, 文字符号: “RT”或“R”。


    一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途.

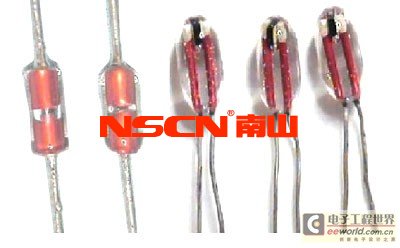

    NTC热敏电阻(NTC Thermistor)




    NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.
    NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.

    NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料,采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质,因为在导电方式上完全类似锗、 硅等半导体材料.温度低时,这些氧化物材料的载流子(电子和孔穴)数目少,所以其电阻值较高;随着温度的升高,载流子数目增加,所以电阻值降低.

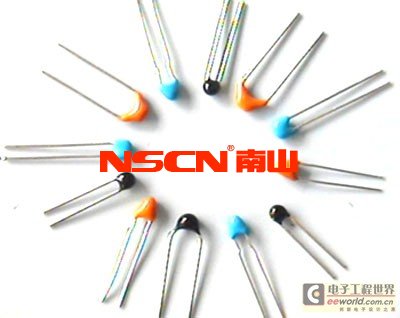

    NTC热敏电阻根据其用途的不同分为:   功率型NTC热敏电阻
                                       补偿型NTC热敏电阻
                                       测温型NTC热敏电阻
