电感的工作原理分类及几种贴片电感的封装介绍
1. 定义
能产生电感作用的元件统称为电感原件，常常直接简称为电感。它是利用电磁感应的原理进行工作的。
作用:阻交流通直流,阻高频通低频(滤波)，也就是说高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。电感线圈对直流电的电阻几乎为零。
2. 电感的分类
a.按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈.
b.按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转.
c.按绕线结构分类:单层线圈、多层线圈、蜂房式线圈.
d.按电感形式分类：固定电感线圈、可变电感线圈。
另外常常会根据工作频率和过电流大小，分为JEPSUN高频电感，功率电感等。
3. 电感线圈感量和误差的标注方法
1．直标法: 在电感线圈的外壳上直接用数字和文字标出电感线圈的电感量,允许误差及最大工作电流等主要参数.
2．色标法：即用色环表示电感量，单位为mH，第一二位表示有效数字，第三位表示倍率，第四位为误差。
4. 工作原理
铜线圈
电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。 当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；
可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律—磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。
总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈 产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它 是电感线圈惯性的量度而与外加电流无关。
代换原则：1、电感线圈必须原值代换（匝数相等，大小相同）。2、贴片电感只须大小相同即可，还可用0欧电阻或导线代换。
5. 使用注意
一、电感类元件，其铁心与绕线容易因温升效果产生感量变化,需注意其本体温度必须在使用规格范围内.。
二、电感器之绕线，在电流通过后容易形成电磁场。在元件位置摆放时，需注意使相临之电感器彼此远离，或绕线组互成直角，以减少相互间之感应量。
三、电感器之各层绕线间，尤其是多圈细线，亦会产生间隙电容量，造成高频信号旁路，降低电感器之实际滤波效果。
四、以仪表测试电感值与Q值时，为求数据正确，测试引线应尽量接近元件本体。
贴片功率电感
功率电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。 在电路中主要起滤波和振荡作用。此类贴片电感又称为:功率电感,大电流电感。
作用
（1）阻流作用:线圈中的自感电动势总是与线圈中的电流变化相对抗。主要可分为高频阻流线圈及低频阻流线圈。
（2）调谐与选频作用:电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与 非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等 值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
优点是：
1、表面贴装高功率电感。
2、具有小型化，高品质，高能量储存和低电阻之特性。
3、主要应用在电脑显示板卡，笔记本电脑，脉冲记忆程序设计，以及DC-DC转换器上。
4、可提供卷轴包装适用于表面自动贴装。
产品特点
由于独自的构造、线圈技术，实现了低直流阻抗和高容许电流；
应用自动表面装载；
出色的焊接性和耐环境性；
适用于回流焊；
欧洲RoHS对应品；
包括无铅端子；
产品特点：贴片功率电感锰锌大功率电感
1、表面贴装小型功率电感。
2、体积小，薄型，高能量存储，低直流电阻。
3、具磁屏蔽耐大电流。
4、卷轴包装，易于自动化表贴装。
5、主要应用在掌上电脑，数码视听产品以及其它高精度工业设备
产品应用:
节能灯、防盗器、MODEN、LED、MP3、数码相机、PDA掌上电脑、电源模块、EL背光、网络通讯、电子玩具、卫星接收机、通信设备、传真机等。

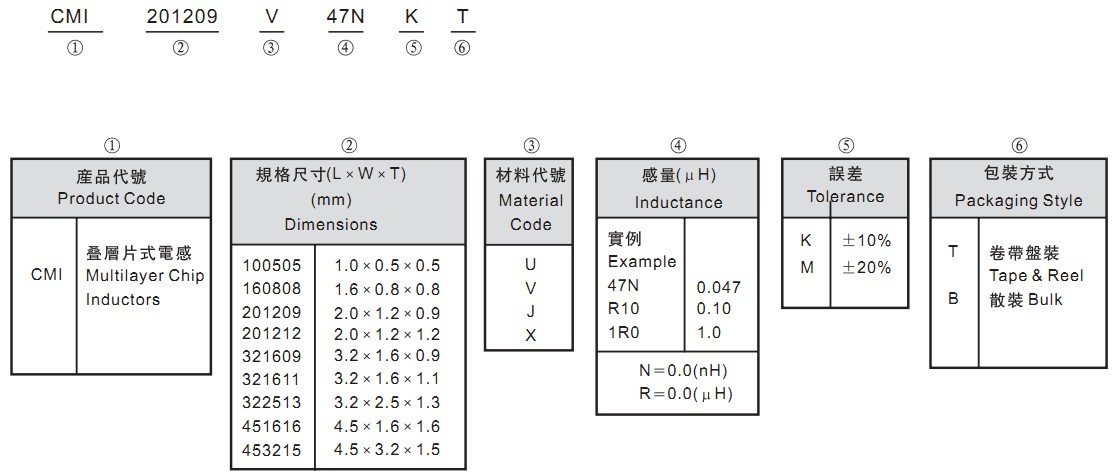

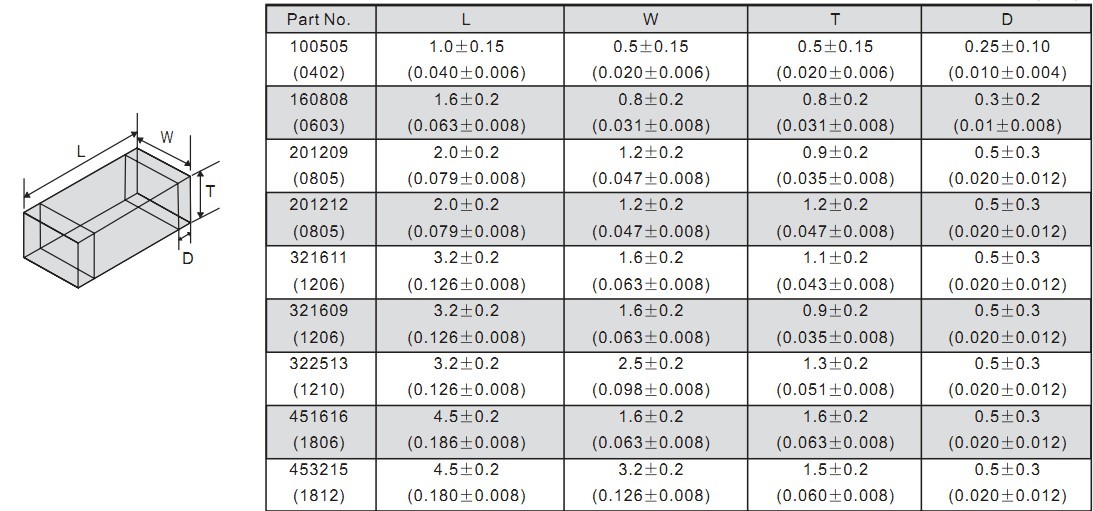

贴片叠层电感型号封装表示：
