简单实用开关整流电源电路

  本开关式整流电源的两路输出电压在±20~30V范围内可调,太输出电流l.2A,并具有过滤保护功能。

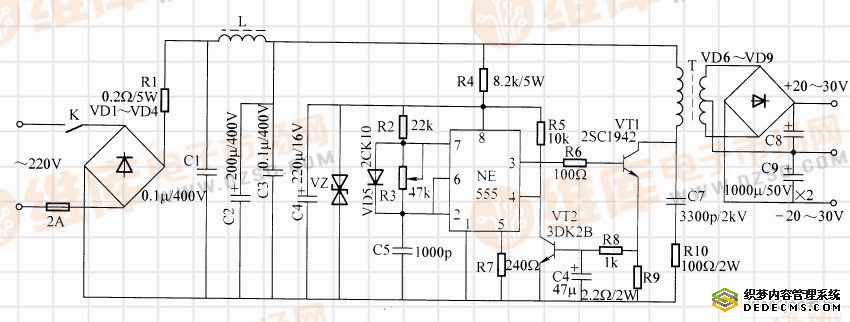

  电路工作原理:VD1~VD4、C1~C4、RI及L、C1组成整流滤波电路, L用以防止开关电流产生的高频干扰影响市电线路。NE555和R2~R7、C5、D5组成脉冲产生电路,其频率约为20kHz,调整R3,即可改变脉冲宽度。R4 和VZ、组成直流稳压电路,为NE555提供12V工作电压。大功率开关管VT1和变压器T等组成开关电路,VT1导通时间由脉冲宽度决定,脉冲宽度变宽,输出电压升高;脉冲宽度变窄,输出电压降低,调整R3,可使输出电压在20~30V变化,V2和R8、R9、C8组成过电流保护电路,当负载过重或有短路时,VT2导通,NE555停止脉冲输出,从而保护了VT1。G、R1是防止VT1的c-e极间击穿的保护电路。VD6~VD9和C8、C9组成高频桥式整流电路。如果需要稳压,只要在整流电路后加装三端稳压器即可。
  元器件选择:VZ用稳压值在12V左右、功率大于或等于lW的稳压二极管。如用2CW21H等VI选用VBRceo≥800V、VBRbco≥l500V高反压大功率开关管,要求β≥60。VD1~VD4用IA/40OV整流二极管,如用1N4004、lN40O7等;VD6~VD9采用高频整流二极管,如用2CZ2O、2CN1等。GZL用直径30mm磁缸罐,用直径0.45mm漆包线平绕100匝,T用E14×l4mm铁氧体铁心,一次尾连接后作为公共地线。
