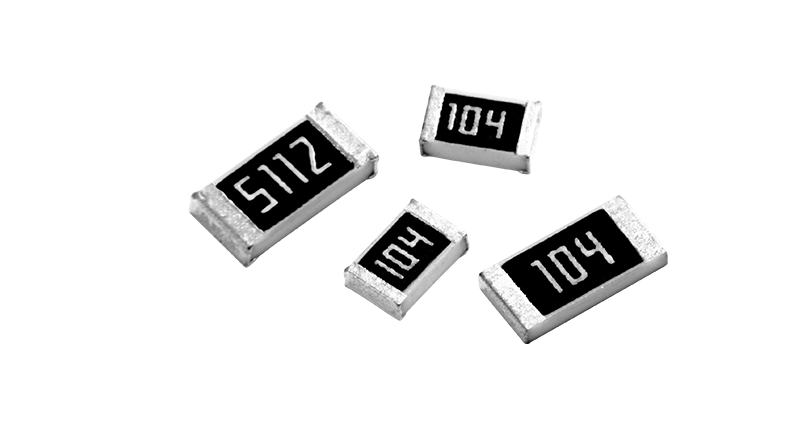

国巨抗浪涌电阻SR0603系列是电路保护和稳定运行的理想选择
国巨抗浪涌电阻SR0603系列是全球被动元件领导厂商国巨公司（Yageo）推出的一款高性能抗浪涌贴片电阻。该系列产品以其优异的抗浪涌及脉冲负载性能、高稳定性和可靠性，广泛应用于各类电子设备中，是电路保护和稳定运行的理想选择。其具体系列包括SR0603DR-07、SR0603DR-7T、SR0603DR-7W、SR0603FR-07、SR0603FR-7T、SR0603FR-7W、SR0603JR-07、SR0603JR-7T、SR0603JR-7W、SR0603KR-07、SR0603KR-7T、SR0603KR-7W、SR0603MR-07、SR0603MR-7T。
技术参数
- 尺寸与功率：SR0603系列电阻的尺寸为0603，额定功率为1/4W。
- 阻值范围：阻值范围广泛，从1Ω到10MΩ，能够满足不同电路设计的需求。
- 精度：提供多种精度等级，包括±0.5％、±1％、±5％、±10%、±20%，低允差特性有助于提高系统的控制精度和稳定性。
- 温度系数：温度系数为±100ppm/℃或±200ppm/℃，确保在不同温度条件下电阻值的稳定性。
- 工作温度范围：工作温度范围为-55°C至155°C，能够适应各种恶劣环境。
- 最高额定电压与最高过负荷电压：最高额定电压为75V，最高过负荷电压为150V。
产品特性
- 优异的抗浪涌性能：通过优化材料和工艺，SR0603系列电阻能够承受电路中的高脉冲，确保在瞬态电压或电流冲击下系统的稳定运行。
- 高稳定性和可靠性：在设计和生产过程中严格控制材料选择、工艺参数和测试条件，使其在长时间工作或极端环境条件下仍能保持稳定的性能表现。
- 符合AEC-Q200标准：AEC-Q200是汽车电子领域的一项严格标准，国巨SR0603系列电阻通过了这一标准的认证，证明了其在汽车电子领域的应用可靠性。
- 支持多种焊接工艺：适用于无铅波峰焊和回流焊，降低了组装成本。
| 国巨抗浪涌电阻器型号推荐 | |||
|---|---|---|---|
| SR0603DR-07100KL | SR0603FR-7T6K81L | SR0603JR-7T180KL | SR0603DR-7T20K5L |
| SR0603MR-073K92L | SR0603FR-7W95K3L | SR0603FR-7W487RL | SR0603FR-7W15KL |
| SR0603KR-7T30RL | SR0603FR-7W2R8L | SR0603DR-7W76K8L | SR0603KR-0720R5L |
| SR0603KR-072K94L | SR0603FR-7T8K06L | SR0603KR-0740K2L | SR0603DR-7W30RL |
| SR0603JR-7T75RL | SR0603FR-7T18KL | SR0603DR-7T100RL | SR0603FR-7W681RL |
| SR0603DR-7T432RL | SR0603FR-7W1R02L | SR0603FR-7W68K1L | SR0603FR-7T267RL |
| SR0603DR-7W18R7L | SR0603KR-07165RL | SR0603JR-072K32L | SR0603MR-071R58L |
| SR0603FR-7T133RL | SR0603KR-072R49L |
应用场景
SR0603系列抗浪涌电阻广泛应用于多个领域，包括但不限于：
- 汽车电子：车灯、资讯娱乐系统、电池与充电器、动力传动系统等。
- 工业控制：伺服与电动机控制、变频器、电源供应器等。
- 通信设备：数据机、网络交换器、路由器、无线基站等。
- 消费电子：笔记本电脑、平板电脑、打印机、主机板、LED照明、照明控制、游戏机、机顶盒、多媒体设备等。
- 家用电器：白色家电等。
国巨抗浪涌电阻SR0603系列凭借其卓越的抗浪涌性能、高稳定性和可靠性，以及广泛的阻值范围和多种精度等级，成为了电子电路设计中不可或缺的元件。无论是在汽车电子、工业控制还是消费电子领域，SR0603系列都能为电路提供可靠的保护，确保设备在各种复杂环境下的稳定运行。
