长晶科技小信号晶体管MMBT2222A与MMBT2222AM关键参数对比与应用场景解析

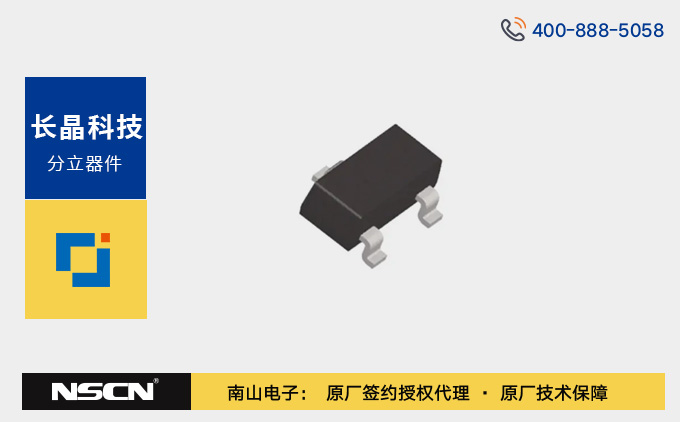

MMBT2222A与MMBT2222AM是长晶科技推出的两款NPN型小信号晶体管，凭借其高性能与可靠性，广泛应用于电子电路设计领域。两者虽属同系列，但在关键参数与封装形式上存在差异，适用于不同的应用场景。MMBT2222A采用经典的SOT-23封装，主打低功耗与紧凑设计；而MMBT2222AM为SOT-723封装，提升了电流承载能力与功率耗散性能，更适合高负载需求。以下从参数对比与应用方面展开分析，助力工程师精准选型。
核心参数对比：
| 属性 | MMBT2222A | MMBT2222AM |
|---|---|---|
| 直流电流增益（hFE） | 40@0.1mA,10V | 100@150mA,10V |
| 集电极电流（Ic） | 500mA | 600mA |
| 集电极击穿电压（Vceo） | 40V | 40V |
| 耗散功率（Pd） | 100mW | 300Wm |
| 特征频率（fT） | 300MHz | 300MHz |
| 集电极截止电流（Icbo） | 10nA | 10nA |
| 工作温度范围 | -55℃~+150℃ | -55℃~+150℃ |
| 封装 | SOT-23 | SOT-723 |
MMBT2222A：采用SOT-23封装，集电极电流（Ic）可达 500 mA，耗散功率（Pd）为 100 mW，直流电流增益（hFE）在 0.1 mA、10 V 条件下为 40，适用于对空间要求较高的轻量化设计。
MMBT2222AM：采用SOT-723封装，集电极电流提升至 600 mA，耗散功率增至 300 mW，直流电流增益在 150 mA、10 V 条件下达到 100，在功率处理与电流驱动能力上更胜一筹。二者均具备40 V的集电极击穿电压（Vceo）、300 MHz 特征频率（ft）及 - 55 °C ~ +150 °C 的宽温工作范围，确保了稳定性与可靠性。
应用领域：
- 消费电子：在智能手机、平板电脑等便携设备中，可用于音频信号放大、电源管理电路中的开关控制等。例如，MMBT2222A 可用于耳机放大电路，提供清晰的音频输出；MMBT2222AM 凭借其更高的电流承载能力，可用于快速充电电路中的功率调节部分。
- 通信设备：于基站的信号收发前端模块，可作为小信号放大元件，确保信号的稳定传输与接收。在 5G 通信设备中，二者可分别用于不同功率等级的信号处理链路，以满足多样化的通信需求。
- 汽车电子：在汽车电子控制单元（ECU）中，可用于传感器信号的放大与处理，如发动机温度传感器信号的初步放大。MMBT2222AM 还可用于汽车座椅调节电机的驱动控制，凭借其高电流耐受性，可靠地控制电机的启停与转动速度。
- 工业控制：在编程可逻辑控制器（PLC）中，作为开关元件控制继电器的通断，实现对生产线上各种设备的自动化控制。同时，在自动化检测设备中，可用于微弱模拟信号的放大，提高检测精度。
应用电路：
- 开关电路：以 MMBT2222A 驱动 LED 为例，集电极接 LED 的正极，发射极接地，基极通过限流电阻连接到控制信号源。当基极电流超过其阈值时，晶体管导通，LED 点亮。类似地，MMBT2222AM 可用于驱动更大功率的 LED 灯组，满足更明亮的照明需求。
- 信号放大电路：构建一个简单的共射极放大电路，将输入信号连接到基极，通过适当的偏置电阻设置，使 MMBT2222A 或 MMBT2222AM 处于放大区。对于小幅值的模拟信号，如麦克风输出信号，可利用其高增益特性进行放大，以便后续电路进行处理与传输。
MMBT2222A与MMBT2222AM作为长晶科技的两款核心晶体管产品，分别覆盖了低功耗与高性能需求。在电子设计选型过程中，工程师应根据具体的电路需求，综合考虑电流、功率、增益以及封装等因素，合理的选择晶体管型号以实现电路设计的最优化。
南山电子是长晶科技原厂授权代理商，欢迎咨询选购长晶科技小信号晶体管MMBT2222A与MMBT2222AM，如需产品详情、选型指导或样品申请，请联系网站客服。
