君耀电子(BK) 自恢复保险丝

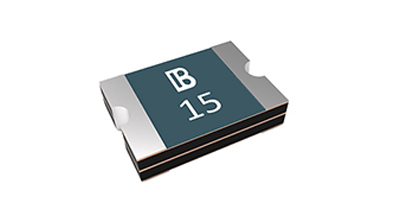

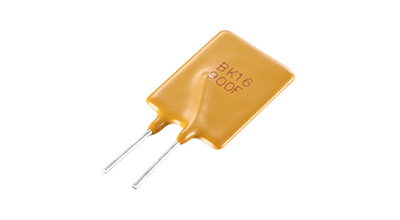

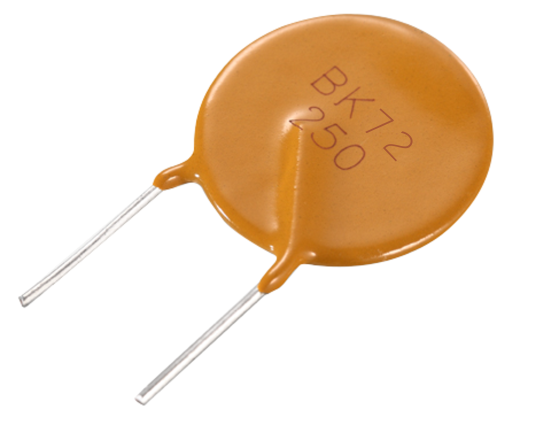

国巨（YAGEO）君耀PPTC（聚合正温系数热敏电阻）也称为可复位熔断器。其正常工作状态下电阻极低，对工作电路无影响。PPTC的响应速度从几十毫秒到几秒不等，与电流值成比例。根据不同的应用需求，YAGEO提供SMD(封装尺寸：0603 ~ 2920)和DIP封装类型的PPTC。

工作原理：

PPTC(Polymer Positive Temperature Coeficient ),聚合物正温度系数热敏电阻。它由聚合物基体及导电的碳黑粒子组成。当有异常过电流通过PPTC时，产生的热量(为IR)使聚合物基体膨胀，包裹在聚合物基体外的碳黑粒子会分开从而切断PPTC的导电通道使PPTC电阻上升，从而减小异常过电流。当异常过电流故障清除后，PPTC聚合物分子收缩至原来的形状重新将碳黑粒子联结起来，导电通道会恢复，PPTC电阻又恢复到原来的低阻状态。上述过程可循环多次。PPTC最大的特点就是在其额定使用范围内在每次电流故障后不需要更换，可反复多次应用于过电流保护，可有效节约维修时间及成本，故PPTC也称为自恢复保险丝。

主要参数：

• Ihold：维持电流;
• Vmax：可承受的最大电压;
• T trip：规定电流下的最大动作时间;
• R：指定温度下测得的零功率电阻;
• I trip：触电发电流;
• Imax：可承受的最大电流;
• Pd：高阻状态下的稳态功耗;
• R 1max：动作或回焊一小时后在室温下所测得的最大电阻值.
