32.768kHz晶振不起振的终极解决方法

阅读提示：
1、晶振不起振、频率不稳定的现象主要出现在无源晶振中，以32.768k钟振为甚。
2、晶振不起振的原因是什么？
3、为什么小批量试生产时晶振工作良好，批量生产时不良率又大量出现？
4、如何解决晶振不起振问题？
5、EPSON晶振代理商——南京南山为你提供的终极解决方案
6、爱普生官方相关技术资料下载

32.768kHz晶振是市面上使用最为广泛的一类晶振。爱普生/EPSON目前提供三类32.768kHz晶振产品以满足客户不同需要，分别是：32.768kHz有源晶振（OSC）,32.768kHz无源晶振（X’tal）和内置32.768kHz晶体谐振器的实时时钟模块(RTC)。
有源晶振（OSC）和实时时钟模块（RTC）由于内置了相应的电路，因而不太容易出现不起振的问题。在实际使用时不需要考虑相对复杂的频率匹配问题。
不起振的情况主要出现在无源晶振上，尤其是kHz级别的无源晶振（X’tal），而MHz级别的AT晶振则相对少见。


晶振不起振的原因是什么？

答案是：电路结构与晶体单元不匹配。由此导致产生频率不够稳定、停止起振或振荡不稳定等问题。
因此在电路设计时，为了获得稳定的振荡，通常情况下石英晶体单元与振荡电路的匹配十分重要。
解决晶振不起振至少要对以下三个要素：对振荡频率（频率匹配）、振荡裕度（负阻抗）
和激励功率的三项进行评估

为什么小批量试生产时晶振工作良好，批量生产时不良率大量出现？

答案还是电路结构与晶体单元不匹配。由于概率问题，在小批量试产时由于数量少，没有及时发现。说白了是你运气好（可以买彩票了^^）。

如何避免晶振不起振导致的尴尬和由此造成的时间延误、不良率高的结果呢？

1、选择可靠的品牌以及进货渠道
毫无疑问，晶振本身的一致性、稳定性好是解决不起振问题的关键之一。如果晶振本身的稳定性、一致性不好，电路结构与其的匹配就无从谈起。
品牌确定后，进货渠道也是至关重要的。市场上良莠不齐，建议直接从品牌厂家或者品牌的一级授权代理处直接下单，例如日本进口晶振爱普生/EPSON品牌，在中国大陆的7家授权销售商中，只有2家是中国大陆本土企业，其中之一是南京南山半导体有限公司（2015版代理证编号：15005，官网www.nscn.com.cn）。

2、尽可能选择有源晶振
毫无疑问，有源晶振的价格要比无源晶体贵，但是由于原厂已经配置好了内部电路，基本不存在电路匹配问题，也就极大避免了晶振不起振问题的发生。

3、如果你的晶振是用在RTC芯片上，强烈建议你用爱普生提供的实时时钟模块替换现有的RTC。
由于内置了32.768kHz晶体，一方面可以节约用户设计空间，同时避免了外部晶体电路匹配设计不合理导致的晶振不起振问题，大大简化设计，更重要的是提高了产品可靠性和生产效率。
EPSON时钟芯片提供5±23ppm精度的通用低成本时钟模块（例如：RX8010SJ）以及内置数字温度补偿晶振(例如：RX8900CE)精度达到±5ppm高稳定RTC。RX8900CE这类小尺寸时钟芯片,可以做到3.2mm*2.5mm*1.0mm大小。

什么？有源晶振和RTC太贵，大BOSS要求必须使用无源晶振？
恭喜你，找对人了！EPSON晶振代理商——南京南山现在为你提供终极大招：

马上拨打400-888-5058致电NSCN，南京南山通过电路板的实验室实测数据，为你的电路准确计算负载电容（CL）、负阻抗（-R）、激励功率（DL）值，并出具专业振荡电路评价报告，让你彻底摆脱晶振不起振的困扰。

注意：该报告是南京南山/NSCN在2016年推出的一项增值服务，而且，它是完全免费的。

授人以鱼不如授人以渔？点击下面的链接，下载相关文档，自己学习！
振荡电路评价方法之频率篇
振荡电路评价方法之振荡裕度与激励功率篇

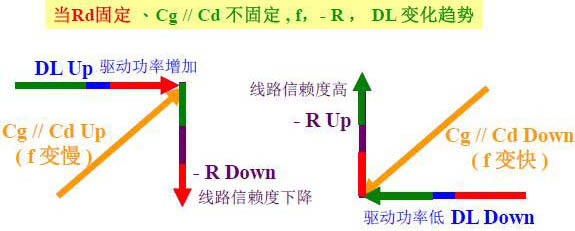

负载电容、负阻抗与激励功率之间的关系
