爱普生原子振荡器/原子时钟晶振规格书-EPSON晶振代理商

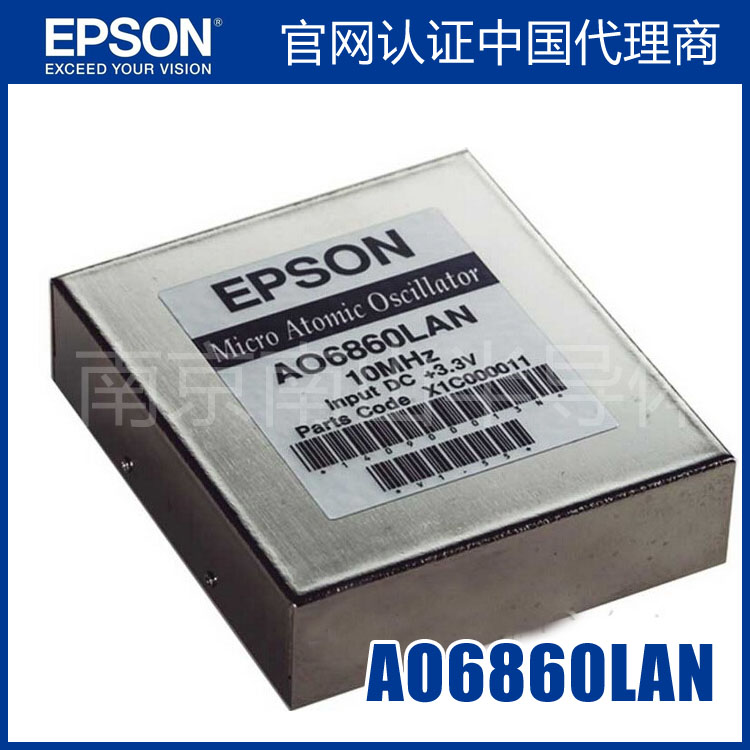

AO6860LAN原子振荡器激光原子时钟
2017年初,精工爱普生正式在官方网站上线了基于激光器调制技术的量产型原子振荡器/原子时钟晶振(Atomic Oscillator 简称为AO),系列号命名为为AO6860LAN。具有小体积、低功耗和超高的精度和稳定性。
点击链接下载规格书:AO6860LAN

南京南山作为爱普生电子元器件中国代理商,可以为客户提供原子振荡器选型和销售服务。咨询电话:400-888-5058
精工爱普生本次推出的AO6860LAN型原子振荡器外形尺寸仅68mm×60mm×18mm的原子振荡器,体积只有EPSON原产品的约1/16,振荡频率为10MHz。原子振荡器是以原子的固有频率为基准的振荡器,与石英晶体振荡器相比,精度高出2位数。新产品虽然尺寸减小,但长期频率稳定度仍跟原产品一样,为±0.05ppb/月。耗电量也降至3W,是原产品的1/6。已经于2017年正式面向通信设备、广播电视设备、工业设备及测量仪器等基准信号发生源量产。
  精工爱普生此次采用基于激光器的“CPT(Coherent Population Trapping,相干布居陷俘)方式”实现了小型化。

具体构成如下(图1)。

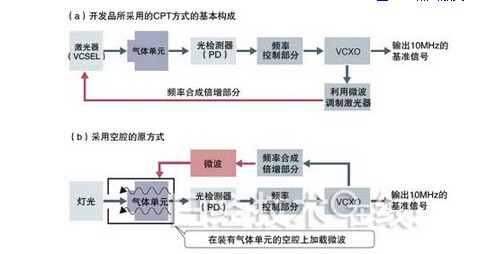

  图1:通过采用激光器,使原子振荡器实现了小型化

  首先,以4.6GHz的频率对振荡波长为894nm的面发光激光器(VCSEL)进行微波调制。然后,使其输出的光透过密封有铯(Cs)气体的单元,利用光检测器(PD)接受透射光,便可获得相当于2个一次边带波之差的9.2GHz的电信号。由于Cs气体的共振频率会达到约9.2GHz,因此Cs气体单元会作为精度高且稳定的滤波器发挥作用。
  接下来,将PD输出的9.2GHz信号发送到电压控制石英晶体振荡器(VCXO)的“频率控制部分”。这样,就可长期稳定地从VCXO输出10MHz信号。
  原来的方式采用灯光作为光源,在容纳气体单元的“空腔”容器上加载微波。当空腔变小时,长期频率稳定度就会降低,因此小型化存在限制。
  精工爱普生采用CPT方式解决了这一课题,还自主开发出了振荡波长长期稳定度高的VCSEL。激光驱动IC方面,也自主开发出了可稳定以4.6GHz的频率进行调制的产品。内置的VCXO也由精工爱普生制造。
