RX8804CE与汽车用RA8804CE低功耗实时时钟模块样品预订

爱普生发布两款带有嵌入式DTCXO的新型实时时钟模块样品

RX8804CE,RA8804CE两款新推出的实时时钟模块比早期的同类模块消耗的电流减少50%,并且具有更大的工作温度范围。

RX8804CE,RA8804CE

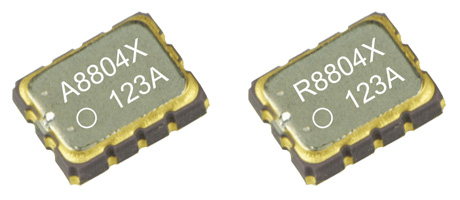

RA8804CE(左)和RX8804CE(右) 数字温度补偿晶体振荡器(DTCXO)

世界领先的石英晶体技术公司Seiko Epson Corporation(东京证券交易所代码:6724,“Epson”)今天推出了两款新型实时时钟(RTC1)模块RA8804CE和RX8804CE,内置数字温度补偿晶体振荡器(DTCXO2)。
新的RTC模块采用爱普生最小的RTC封装(最大尺寸:3.2×2.5×1.0t mm)。 RA8804CE专为符合AEC-Q100标准的汽车应用而设计,而RX8804CE专为工业系统而设计,两者均可在电子系统中提供高精度计时,同时满足小尺寸和低电流消耗的需求。
如今的工业设备,如智能电网设备,充电系统,安全系统,以及基于时间信息运行的无数其他系统和应用程序,都必须精确地保存好。车辆,户外和一些户外系统都会被安装上高精度的时间和日期追踪系统。 此外,由于加速电子设备的集成和小型化以及公司越来越希望减少其环境足迹,越来越需要在更宽的温度范围内消耗更少的电流并保持频率稳定的RTC模块。
一般而言,更高的精度会以更高的功耗为代价,使得难以维持或提高通过组合晶体单元,振荡电路和计时IC而构建的实时时钟的精度。 对于新模块,爱普生成功地降低了功耗并扩展了新模块的工作温度范围。 这是通过制造微小,精确的音叉晶体单元并使用新的电路设计实现的,该设计使得晶体单元能够以低功率驱动。
新型RA8804CE和RX8804CE消耗0.35μA的电流,比RX8900CE(早期的等效Epson RTC模块)消耗的0.7μA电流降低50%。 最高工作温度从85℃扩展到105℃。 此外,这些模块还配备了扩展数量的可编程中断功能4,时间戳和24位定时器,这些新功能减轻了CPU的负担。
爱普生可以单独调整并保证出厂时模块的计时准确性,这使得不必检查计时的准确性,并有助于提高设计效率和质量。
展望未来,爱普生将继续利用其独特技术为客户提供可靠,易用,行业领先的晶体器件产品。
主要规格
产品编号 RA8804CE RX8804CE
温度补偿工作电压 1.5 V(最小值)
时钟供电电压 1.5 V(最小值)
计时电流 0.35μA(类型)

频率稳定
-40℃ to +85℃ XA: ±3.4×10-6    XB: ±5.0×10-6
+85℃ to +105℃ ±8.0×10-6
工作温度范围 -40℃ to +105℃
接口 I2C (400 kHz)
新特性 附加中断:SOUT
带触发输入的时间戳
24位定时器(从244μs到32年)
汽车标准一致性 AEC-Q100
外形尺寸(mm) 3.2 × 2.5 × 1.0t (最大值.)

1. 实时时钟模块是单封装产品,实时时钟IC,带有时钟,日历和其他功能以及集成的32,768 kHz晶振单元。 这些模块不仅可以通过消除设计振荡器电路和调整时钟精度的需要而使用户受益,其小尺寸和集成度可以让客户更有效地使用其电路板空间。、
2. 数字温度补偿X'tal(晶体)振荡器是一种振荡器(晶体单元和振荡电路),其功能是对频率进行校正,频率响应晶体单元的环境温度而变化。 为了在一定温度范围内输出稳定的频率,TCXO含有一个电路,可根据温度传感器的信号补偿输出频率。 DTCXO使用电路对频率进行数字补偿。
3. 汽车电子委员会(AEC)是一个行业组织,为汽车电子产品的可靠性和认证制定标准。 它是由“三巨头”美国汽车制造商与主要电子元件制造商合作组建而成。 AEC-Qxxx是全球标准,已被广泛用作汽车电子设备的标准。
4. RA8804和RX8804配备SOUT引脚,为中断功能提供了比同类Epson模块更多的选择。 SOUT引脚输出所选标志的值,例如电压检测标志,时间更新标志或EVIN检测标志。 SOUT引脚也可以用作通用输出端口,其高/低输出可以通过软件指定,因此可以使用软件设置给定系统的最佳操作。
