EPSON/爱普生晶振晶体切割模式有哪几种?

石英晶体振荡器中的石英片,都是按一定方位从晶体上切割下来的,具有一定的几何形状和尺寸,其外形有薄方片,薄圆片、棒状.音叉状等,石英片有的两个主面均为平面,有的一个主面为平面,另一主面为凸面,有的两主面均为凸面。所谓切型,就是对晶体座标轴某种取向的切割.不同的切型物理性质不同.切面的方向与X、Y. Z轴成什么角度关系是极其重要的.例如,AT切型和CT切型的石英片,都是围绕X轴旋转一个角度,两种切型仅差3°,但其特性和用途大不相同,AT型用于短波段(高频),CT切型则用于长波段(低频)。

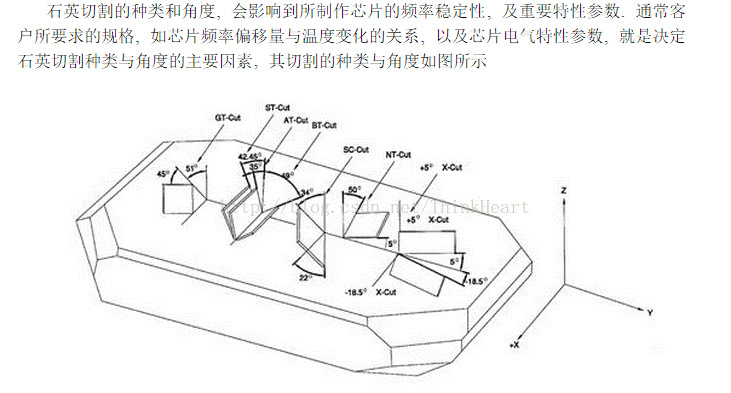

爱普生石英晶振切角示意图
AT切型 切角+35°21′
BT切型 切角-49°10′
CT切型 切角+37°~+38°
DT切型 切角+52°~-53°
ET切型 切角+66°30′
FT切型 切角-57°
GT切型 切角+51°/+45°

(2)石英晶体的振动模式晶体的振动模式表面了晶体形变得类型。晶体的形变与晶体的切型、点击的配置及装架等都有关系,尤其是与切型关系更为密切,因为必须有一定的切线才能得到某种单一的振动模式(即单频性)和所要求的特性。根据不同使用要求,以及从数千赫兹到数百兆赫兹这样宽的频率范围内,可以采用不同的振动模式和不同的尺寸来实现。
晶体的振动模式有:长度伸缩振动模式,弯曲振动模式、面切边振动模式(用于低频)和厚度振动模式(用于高频)。目前高频石英谐振器都采用厚度切变振动模式,它的常用切型为AT和BT切型。

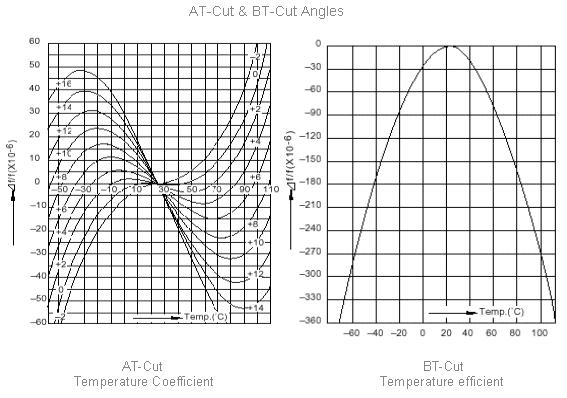

 EPSON石英晶体不同切割方式的温度特性曲线

频率温度特性:
AT切厚度切石英晶体随切角变化的频率温度特性曲线。由于AT切频率温度特性等效于三次方程,因此在较宽的温度范围内有较好的频率稳定性。
