贴片共模电感,共模电感的命名规格和特征应用

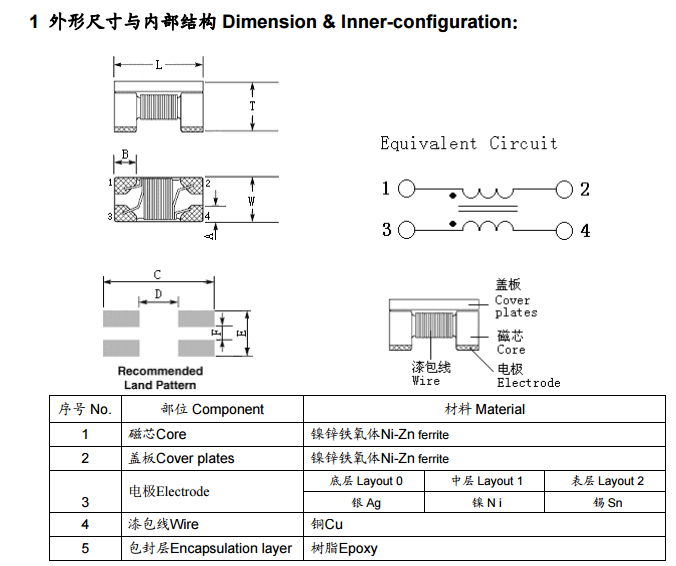

今天给大家介绍下共模电感共模电感又可以叫做共模滤波器或电源滤波器。共模电感是一个以铁氧体为磁芯的共模干扰抑制器件。风华高科生产的CMC系列共模电感采用铁氧体磁 心。双线并绕。低差模噪声信号抑制干扰源 ,耦合系数大。对高速差分信号影响小,在高連信号中难以变形。对高频共模噪音有良好 的抑制作用。同时具备更小的外形尺寸。此系列共模电感适用于对空间要求苛刻的笔记本电脑、数码摄像机等设备。共模电感是绕在同一铁心上的圈数相等、导线直径相等、 绕向相反的两组线圈。风华CMC贴片共模电感针对不同的噪声水平和信号频 率.批量生产67欧姆~ 2.2k欧姆范围内0805和1206两个封装共14个大批量生产型号。特点是:由于同一铁心上的两组线圈的绕向相反. 所以铁心不怕饱和。市场上用的多的磁芯材料是高导铁氧体材料。下面南山电子就为大家介绍下共模电感的命名方法,另外将风华共模电感规格书分享给大家:
共模电感型号命名方法

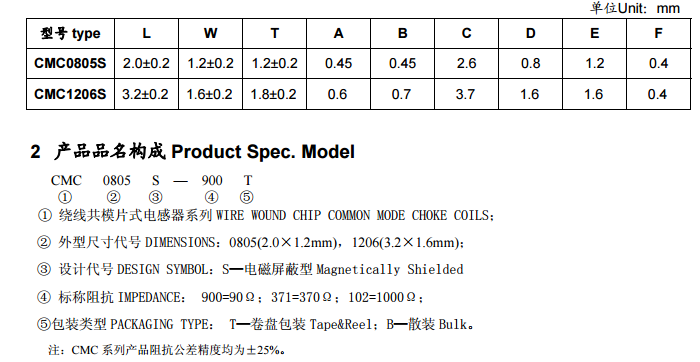

CMC 0805 S — 900 T
1、CMC:绕线共模片式电感器
2、0805:外型尺寸代号。0805(2.0×1.2mm),1206(3.2×1.6mm);
3、标称阻抗:900=90Ω;371=370Ω;102=1000Ω;
4、包装类型:T—卷盘包装 注:CMC 系列产品阻抗公差精度均为±25%。

有了共模电感规格书之后,在共模电感选型过程中也需注意以下几点:

1.共模电感额定电流要正确选用,以防电感饱和及线国过热。一般要求工作电流不超过厂家额定电流。如超额使用,要求电感器产生的 温升不超过30°C,电感量下降在应用允许范围内。
2.共模电感工作较高温度不要超过额定温度。电流超额使用时,器件宫身温度不超过材料额定温度。
3.共模电感感值和精度等随频率而变化,精度要求高的电感器,要注意应用频率与标称电感测试频率的差别。
4.根据我司开发人员实际经验,电源滤波电感选择10uH时有比较好,电感量太高会遗成过冲。
风华高科共模电感系列常规品主要提供CMC0805S、CMC1206S两个封装尺寸15个常规型号 ,阻抗范围分布在67欧姆~22002范围内,额定工作频率100MHZ ,适用于各种高频电路。1206封装绕线型贴片共模电感在100MHz测试频率下,共模阻抗可达22000。南山电子与风华高科合作将近17年,更专注于提供更好的技术服务与专业的解决方案,除了上述共模电感以外,南山电子还提供风华高科各种系列贴片电感,高频电感,一体成型电感,欢迎广大顾客来店垂询,也可以来本公司某宝店铺——南山E店选型交流。
