怎么区分X2安规电容和Y安规电容?Y电容和X2安规电容的功能是什么?

今天来跟大家聊一聊安规电容中比较常用的X2安规电容Y安规电容。安规电容大家都知道,又叫做安全规格认证多层片式陶瓷电容器。是指在电容器失效后,不会导致电击,不危及人身安全的电容器,包含X安规电容Y安规电容。安规电容通常只用于抗干扰电路中的滤波作用。那么怎么区分X2安规电容Y安规电容呢?Y安规电容X2安规电容的功能又是什么?与风华合作17年的安规电容代理商——南山电子来为您详细解答:

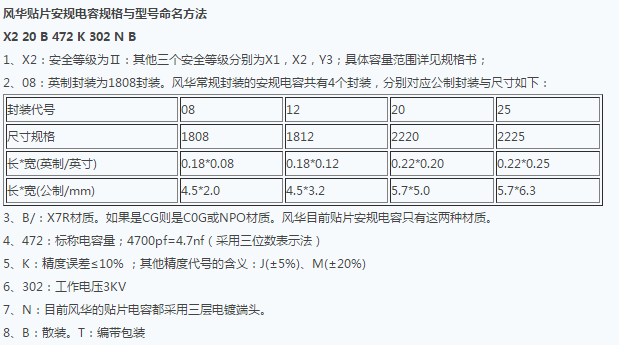

X2安规电容X系列安规电容即是金属化薄膜型安规电容器,它按耐压等级不同可分为X1、X2、X3。X2安规电容的使用时的峰值脉冲电压为X2安规电容 <=2,5KV,X2安规电容器,又称为金属化聚丙烯膜抗干扰薄膜电容器,市面上有很多生产的厂家,命名的型号也各有不同,风华高科的X2安规电容命名规格如下图所示:


X2安规电容的作用:X2安规电容*一个作用是抗电磁干扰,一般串联在零线和火线之间电路中,适用于高频、直流、交流、耦合,跨接脉冲电路中。其特点是:能承受过压冲击;有优异的阻燃防潮能力。X2安规电容第二种作用是阻容降压,特点为:体积小适合,高密度元件的电路板;高频损耗小,可承受交流尖峰浪涌冲击,过电流能力强。X2安规电容第三种作用,它可以并联使用,当做直流滤波使用。
Y安规电容:在火线和地线之间及在零线和地线之间并接的电容,一般称之为Y安规电容。这两个Y安规电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命,所以它们都属于安全电容,要求电容值不能偏大,而耐压必须较高。一般情况下,要求对地漏电电流不能超0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。因此,Y安规电容的总容量一般都不能超过4700pF。
Y安规电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:
– 1. Y1安规电容大于8 kV,属于双重绝缘或加强绝缘  |额定电压范围≥ 250V

–2. Y2安规电容大于5 kV,属于基本绝缘或附加绝缘  |额定电压范围≥150V ≤250V

–3. Y3安规电容≥2.5KV ≤5KV 属于基本绝缘或附加绝缘  |额定电压范围≥150V ≤250V

–4. Y4安规电容大于2.5 kV属于基本绝缘或附加绝缘  |额定电压范围<150V
Y安规电容主要用于抑制共模干扰,Y安规电容的存在使得开关电源有一项漏电流的电性能指标。
其实不管是X2安规电容Y安规电容都是对电路的一种保护,南山电子作为风华十七年老代理,除了提供以上X2安规电容Y安规电容之外,还提供风华高科阻容感各种型号,欢迎各位新老客户来电垂询,或者直接到我们南山电子某宝店——南山E店直接购买。
