浅谈:cj2301 cj2302长电贴片MOS管型号如何识别?

大家好,今天给大家解析长电贴片场MOS管cj2301,cj2302。近期我们南山电子经常接到cj2301cj2302场效应管的咨询,前两天居然有个客户想用cj2301替代cj2302呢,他的意思是看了规格书发现,cj2301是贴片SOT-23 封装,丝印代码是S1,击穿电压20V,集电极*大允许电流2.3A,cj2302是贴片SOT-23 封装,丝印代码是S2,击穿电压20V,集电极*大允许电流2.1A。乍一看好像确实很接近,击穿电压相同的情况下,cj2302的*大允许电流小于cj2301,他又急用,所以他觉得在cj2302订货有几天交期的情况下,他想先用cj2301现货代替,那么MOS管cj2301cj2302的作用是什么? cj2301是否真的可以替代cj2302呢? 另外就是cj2301cj2302之间又有什么区别呢?下面南山电子就给大家一一解答:
1.首先MOS管场效应管的作用主要有信号的转换、控制电路的开关,这里我们讲解的cj2301cj2302是MOS管作为开关管的使用。
2. 其次就是cj2301是否可以替代cj2302呢?就像上面那位老客户所说的,cj2302的*大允许电流小于cj2301,击穿电压相同,他觉得可以替代,可是这位采购忽略了一点:cj2302N沟道,cj2301P沟道。如果要替换要把原理搞清楚,如果是做开关管用,打开方式是控制栅极电压,N沟道需要Vgs大于导通电压时管子才导通,换成P沟道则相反,需要Vgs小于导通电压,漏源两极才导通。栅极无电压时N沟道是常开的,P沟道是常闭的。建议*秀不要替换,没搞好管子肯定烧坏,还好他之前订了cj2302,我们客服才能帮他分析并且拒绝了,要是他是新客户,上来就要cj2302,那就搞错了。下面南山电子给大家分享下cj2301cj2302规格书以供大家选型参考
cj2301

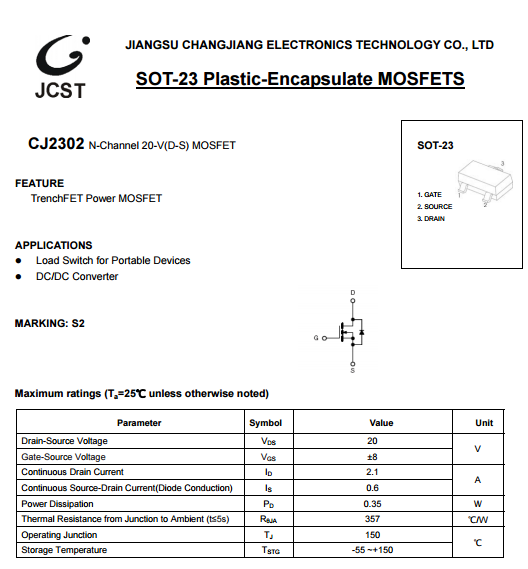

cj2302

以上就是cj2301cj2302的规格书所以说大家在选择MOS管的时候虽然习惯是看封装,放大倍数,丝印等但是是P沟道还是N沟道也一定要看,南山电子作为长电科技授权代理,常年备有cj2301cj2302现货,除此贴片MOS管之外,南山电子还提供各类贴片二极管,贴片三极管,三端稳压管,欢迎各位新老顾客来电垂询,或者直接到我们某宝店——南山E店直接购买。
