爱普生薄型表面贴装式晶振MC-146 7pf 晶体在瑞萨RX200系列芯片中的使用

今天给大家来介绍下爱普生的晶体单元MC-146 7pf 晶体在瑞萨RX200系列芯片中的使用,MC-146属于32.768KHz晶体,常用的热销负载电容有7pf,9pf,12.5pf等,已经广泛应用在各个电子领域,比如:工业控制,信息通讯,智能网络,各类消费产品等。每种晶体单元在不同设计中,由于IC的不同,都会有些区别,如果使用不当会出现各种各样的问题。所以在选用晶体之前,我们要根据IC的性能,还有项目的要求,仔细考量各种参数,后选择适当的晶体,这样在整个产品销售周期中,产品都可以良好的运作。
下面南山电子跟大家聊聊EPSON MC-146 7pf 晶体在瑞萨RX200系列芯片中的使用:

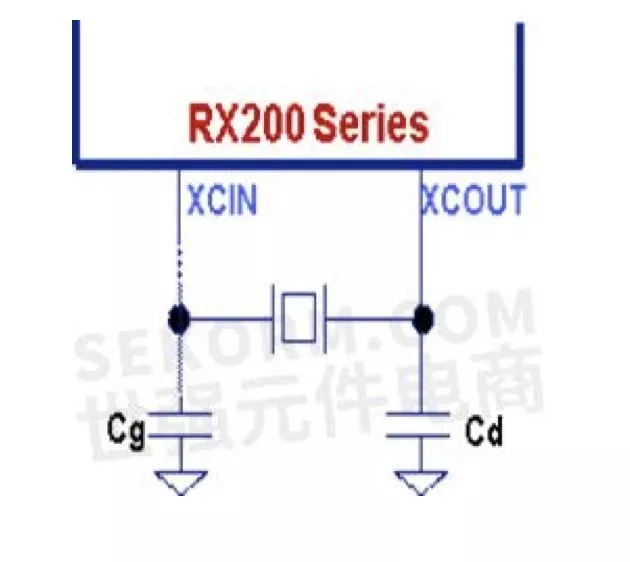

1.确认晶体参数,如何设计震荡回路
在设计震荡回路之前要注意晶体的哪些电气特性呢?比如:
负性阻抗(-R),也叫起震冗余度
要知道震荡回路的起震能力与晶体本身的等效电阻相关(ESR,R1都是一样的),晶体回路的起振能力。在晶体输出端人为的串联一个电阻,被称为-R。当 (-R) > 5 倍ESR值,晶体回路还可以起振时,我们视为此回路的起振能力可以满足官方的要求。
* -R: 负性阻抗,(晶体输出端人为串的电阻)
*ESR: 晶体等效电阻(可在spec中查到)
驱动功率DL
驱动功率DL(drive level),可以在规格书中查到,它是衡量晶体回路是否可靠的重要参数,规格书可以查到它的*大标定值,如果超出标定范围是有可能会损坏晶体本身的。这是一个常见的问题。
负载电容CL
负载电容大小会直接影响晶体回路的输出频率,起震能力,负性阻抗,还有起震时间。大家可以参考爱普生官网,有更详细的介绍。
* 频率精度frequency stability: 晶体回路输出的频率误差

2.晶体选择指南

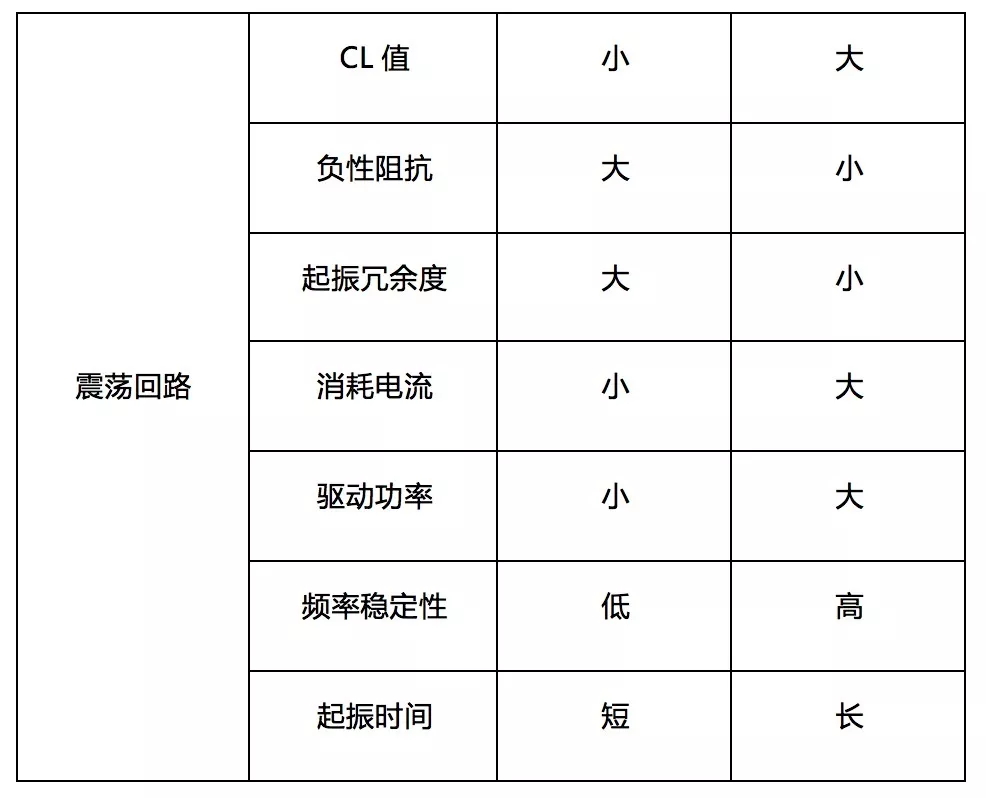

当客户选择晶体时,负载电容是一个重要的指标。对于实际情况,小负载电容值CL(7.0pf)相对于大负载电容值的晶体来说,是更容易起震的,也有更小的电流损耗。但是频率稳定度会差一些,可以参考下表:

相反的,如果使用大负载电容值的晶体(CL=12.5pf),它起震冗余度比较小,电流损耗也会增大,但是它的输出频率稳定度更好。


3.爱普生对照晶体产品系列

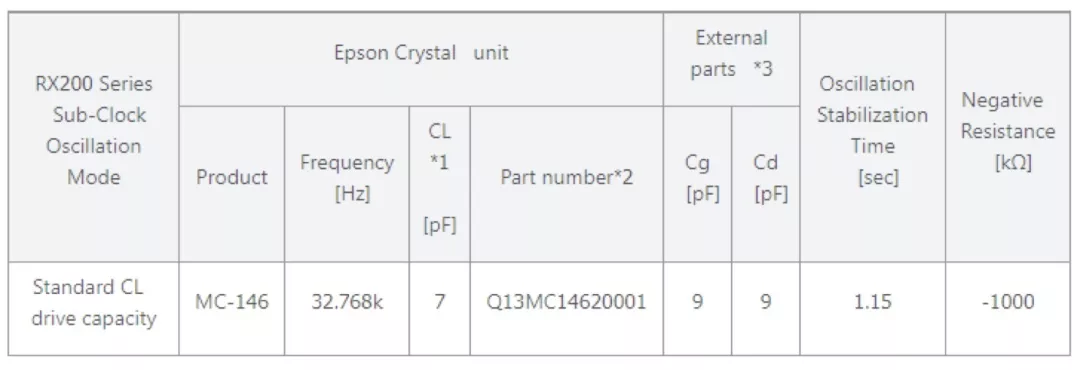

瑞萨RX200系列,对爱普生晶体选择指南


注意:
*1 这个负载电容是指晶体本身的CL值,32.768KHz晶体常规有7pf,9pf,12.5pf。
*2 是厂家的产品编号,一个编号对应一个产品。
*3 晶体回路两个外挂电容的大小,是基于实际的测试结果,旨在支持用户选择正确的晶体。这个结果是根据某个客户的样本进行测试分析,所以它并不能代表所有客户板子的测试结论。因为不同的晶体回路有不同的误差。比如电路板工艺的误差,或是电容精度的误差等。他们都会影响晶体回路的输出频率,也会影响晶体本身负载电容CL值的确定。

4.PCB板的注意事项
因为晶体是产生频率的器件,所以电池干扰容易对其频率造成影响,布线时要注意如下事项:
尽可能的让晶体单元,外接电容和电阻离靠近RX200 Series.(减少布线距离,可以降低干扰)

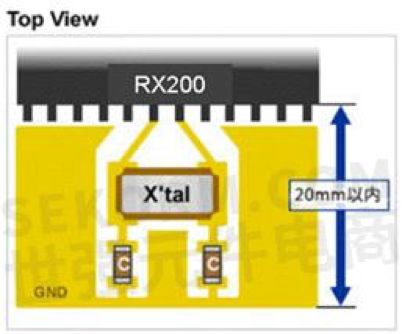

控制晶体到IC的pin角在20mm之内,并且不要跨过(PCB背面)其他的信号线。(交叉布线容易产生电磁干扰)

地线区域和晶体回路PCB地线的连接
请把地线区域布进晶体的下面,这样可以有效防止电磁干扰。
如果是多层板,在其它层面也不要有信号线穿过晶体的下方。

作为爱普生晶振在中国大陆地区选择的两家国内样品仓库之一,南山电子现拥有近千种现货库存,*一时间为客户提供小批量样品快速发货服务,南山电子除了以上MC-146 7pf以外,还提供其他各种型号有源晶振无源晶振时钟芯片,温控压控晶振等,欢迎各位新老顾客来电垂询,或者直接到我们某宝店——南山E店直接购买。
