大功率贴片电阻

风华大功率贴片电阻规格书下载地址(PDF格式)

功率电阻

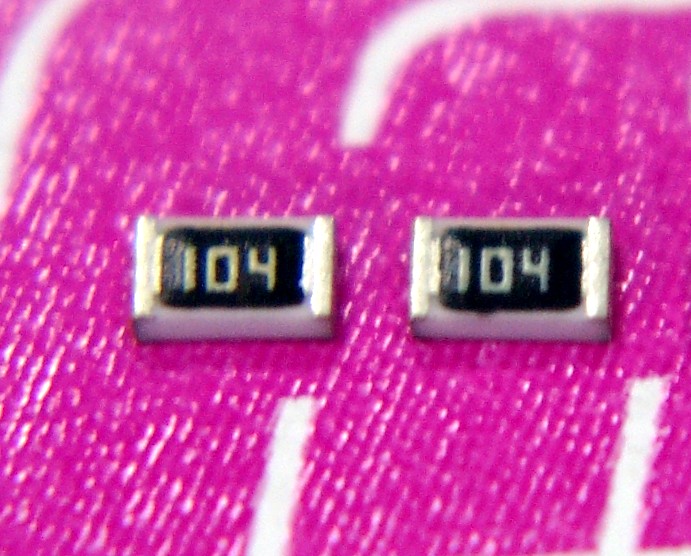

贴片功率电阻又称为大功率贴片电阻是金属玻璃铀电阻器中的一种,将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上制成 的厚膜贴片式电阻器。其英文名称为:Chip Fixed Resistor。南京南山半导体有限公司自2003年起成为风华全系列被动元器件直接授权代理商,现已成为包括风华贴片功率电阻等阻容感在内的全国最大 代理商之一。更由于在电能表等行业的卓越表现,被授权为国内唯一一家行业授权代理-智能电表行业授权代理。风华功率贴片电阻常被应用在功率通讯、转换器、 印表机以及一般消费性产品领域。


导购

大贴片功率电阻购买须知

生产厂家:广东风华高新科技股份有限公司
授权代理商:南京南山半导体有限公司
电阻封装形式:SMD(贴片封装)
封装尺寸:目前常规贴片功率电阻封装尺寸有六种:0603、0805和1206、1210、2010、2512封装。封装与尺寸的对应关系请参看功率贴片电阻规格书。
电阻额定功率:1/8W~2W。功率贴片电阻的额定功率相较通用性贴片电阻有较大提高。0603封装功率电阻的功率从1/10W提高到1/8W,2512封装电阻从1W提高到2W。满足对电阻功率有较高要求的电路环境。
电阻最小包装数量:2010和2512这两个封装为 4k/盘,其余较小封装尺寸的贴片功率电阻均为5k/盘
电阻阻值范围:目前风华功率贴片电阻的阻值可选范围因封装尺寸的不同略有差异。0603和0805封装的阻值范围是0.022R~22MR之间。1206、1210、2010折三个封装的功率电阻阻值范围在0.1R~22MR之间。2512封装阻值只有1R一个品种。(R是Ω单位的简写;E-24,E96阻值均有。)
功率贴片电阻的温度系数:不同阻值的功率贴片电感其温度系数也存在明显差异。温度系数与阻值范围的对应关系如下:
10欧姆≤R≤1M欧姆;±100ppm/℃;
0.301欧姆≤R≤1欧姆:±200ppm/℃;
0.051Ω≤R≤0.1Ω:±400ppm/℃;
0.01Ω≤R≤0.05Ω\10MΩ<R≤22MΩ:±500ppm/℃;
1Ω≤R<10Ω,1MΩ<R≤10MΩ:250ppm/℃;
0.101Ω≤R≤0.3Ω:±300ppm/℃;


电阻精度:F=1%;G=±2%;H±3%;J=±5%;K=±10%;
ROSH:符合欧盟Rosh标准

大功率电阻规格与型号命名方法

风华对功率贴片电阻的规格命名与普通厚膜贴片电阻有一定的区别,下面,我们通过具体型号作为例子来说明风华该系列电阻的规格和命名规则:
RP J 1210 M R047 J T L

1、RP:功率贴片电阻的产品代号;
2、J:额定功率代号,J表示该功率电阻额定功率为1W。其他代号分别为:E:1/8W;F:1/4W;G:1/2W;H:3/4W;J:1W;Q:1/5W;L:2W。
3、1210:1210封装,即具体尺寸为——长3.2mm 宽2.5mm 高度0.55mm;需要注意的是功率电阻封装在风华的产品命名规则中,一般是用封装的后两个数字代替,如:03代表0603,12代表2512,因1210和2010两个封装的后两个数字相同,因此将1210封装代号不再简写。将10特指2010封装。
4、 M:温度系数为±200~500ppm/℃,具体温度系数与阻值范围有一一对应关系,相见贴片功率电阻温度系数说明
5、R047:阻值为0.047R(欧姆);贴片功率电阻的阻值表示方法与常规厚膜贴片电阻表示法完全相同,都是三位和四位表示发,000表示跨接电阻0欧姆电阻),用R代替小数点。相见贴片电阻阻值表示法
6、J:电阻精度误差在±5% 范围内;如果是F表示精度为1%;其他精度代号的含义:F=1%;G=±2%;H±3%;K=±10%;
7、T:编带包装
8、L:整体低铅,符合RoSH标准。
点击下图查看完整规格命名方法:

贴片功率电阻特点

最高额定功率可达2W
最低温漂±100ppm/℃
适应再流焊与波峰焊
机械强度高、高频特性优越。
符合RoHS指令要求
电性能稳定,可靠性高。
装配成本低,并与自动装贴设备匹配。
适用于做电流探测用电阻器

验收功率贴片电阻在外观上要注意哪些问题

由于市场上风华电阻有假货存在,企业在购买风华功率贴片电阻的时候除了要仔细验证该贸易商是否为风华原厂授权代理之外以及入口检验为,库存管理人员也可以通过产品外观的进行一定程度的判断:
电阻器表面保护膜覆盖完好且难以脱落,表面平整。
电阻器引出端电极覆盖均匀、镀层较难脱落,且平整、无裂痕、针孔、变色。
电阻器芯片无裂痕,标志可辨。

如何判断和验证风华电阻代理商的真伪

风华高科作为国内最大的贴片电阻生产制造企业,是国内最大的新型元器件及电子基础材料的科研、生产和出口基地,全球八大片式元器件制造商之一,被列入国家520户重点大型国有企业集团,是全国技术创新试点企业、国家通讯产品国产化配套元件定点企业以及全国36家扩大企业博士后流动站之一。现拥有30多家子(分)公司,总资产近60亿元,其下属子公司广东风华高新科技股份有限公司(简称风华高科,代码000636)于1996年成功在深圳交易所上市。

随着风华电阻电容电感等产品在国内外市场无可争辩的市场地位和知名度和稳定品质保证,市场上有些贸易商打着所谓风华代理的名义出售打着风华标志的所谓“风华电阻”,实际上都是以极低的价格收购的各种品牌的死库存(电子垃圾),重新贴上风华的新标签销售。尽管贴片电阻并没有严格意义上的保质期,但是多年前的库存积压产品以及不同品牌的产品混杂,导致这些贴标产品的产品一致性和可焊性较差,不能确保品质的稳定性,一旦出现问题将毫无疑问的严重影响企业的正常生产。
我们该如何判断和验证对方是否是真的风华电阻电容电感等产品的代理商呢? 其实验证起来非常简单:
1、 资质验证:风华高科在国内不设代理商,而全部采用经销商制度。如果对方像你提供了风华的代理商证书,则可以确定对方的证书系恶意伪造。风华只会针对具体企业或特定行业用户提供有针对性的授权经销证明。即风华会为您的企业出具一份证明,来证明南京南山半导体是风华的授权代理商。比如风华认定南京南山为电能表行业授权经销商。
2、直接与风华原厂联系确认对方是否为风华电阻代理商(经销商)。这个是最好处理和验证的一个方法,通过电话或者邮件,您可以得到一个明确无误的确认信息,或可以通过传真的方式请求风华原厂加以确认风华代理的真伪。
3、要求风华功率贴片电感代理商提供风华原厂随货发出的该批次功率电阻检验报告。
