高精度贴片电阻

风华高精度贴片电阻规格书下载地址(PDF格式)

跨接贴片电阻

目前市场上主流贴片电阻的精度是1%或5%,风华高精度贴片电阻是采用高纯度陶磁基板制成,精度达到0.5%即千分之五。对于厚膜贴片电阻而言,这一精度 已经接近当前厚膜贴片式电阻器精度的制造工艺的极限。如需更高精度的贴片电阻就需要采用薄膜贴片电阻真空蒸发、磁控溅射等制造工艺,实现0.01%万分之 一精度,0.1%千分之一精度。同时风华高精度贴片电阻还生产1%精度的高精度电阻,与常规1%精度电阻的区别在与高精度贴片电阻的温度系数是C级,即在 保证电阻精度达到1%的同时,将电阻的温度系数TCR降低到±50ppm/℃,从而满足用户对精度和温度系数的两个参数的较高要求。南京南山半导体有限公 司自2003年起成为风华全系列被动元器件直接授权代理商,现已成为包括风华高精度贴片电阻等阻容感在内的全国最大代理商之一。更由于在电能表等行业的卓 越表现,被授权为国内唯一一家行业授权代理-智能电表行业授权代理。
风华高精度贴片电阻常被应用在电源管理、开关电源供应器、自动化应用的过流保护器、整压模块、直流转换器、电池保护板、充电器、采集器、磁盘驱动器、手机、电脑等领域。


导购

购买须知

生产厂家:广东风华高新科技股份有限公司
授权代理商:南京南山半导体有限公司
电阻封装形式:SMD(贴片封装)
封装尺寸:目前常规高精度贴片电阻封装尺寸有四种:0402、0603、0805和1206封装。封装与尺寸的对应关系请参看高精度贴片电阻规格书
电阻额定功率:1/16W~1/8W。需要说明的是,由于强化了电阻精度和温度系数指标,贴片电阻的额定功率不再采用提升功率指标。也就是说,同等封装尺寸的厚膜高精度贴片电阻功率要略低于常规厚膜贴片电阻;
电阻最小包装数量:5k/盘
电阻阻值范围:目前风华厚膜高精度贴片电阻的阻值可选范围是100R~100KR(R是Ω单位的简写),E-24,E96阻值均有。
电阻温度系数:HTCR:±50ppm/℃;
电阻精度:0.5%或1%;
ROSH:符合欧盟Rosh标准

电阻规格与型号命名方法

风华对高精度贴片电阻的规格命名与普通厚膜贴片电阻有一定的区别,下面,我们通过具体型号作为例子来说明风华该系列电阻的规格和命名规则:
R C 05 C 1003 D T L

1、R:贴片电阻的产品代号;
2、C:额定功率系列代号
3、05:0805封装,即具体尺寸为——长2mm 宽1.25mm 高度0.5mm
4、 C:温度系数为±50ppm/℃
5、1003:阻值为100k(100 000)欧姆
6、D:电阻精度误差在±0.5% 范围内;如果是F表示精度为1%;
7、T:编带包装
8、L:整体低铅,符合RoSH标准。

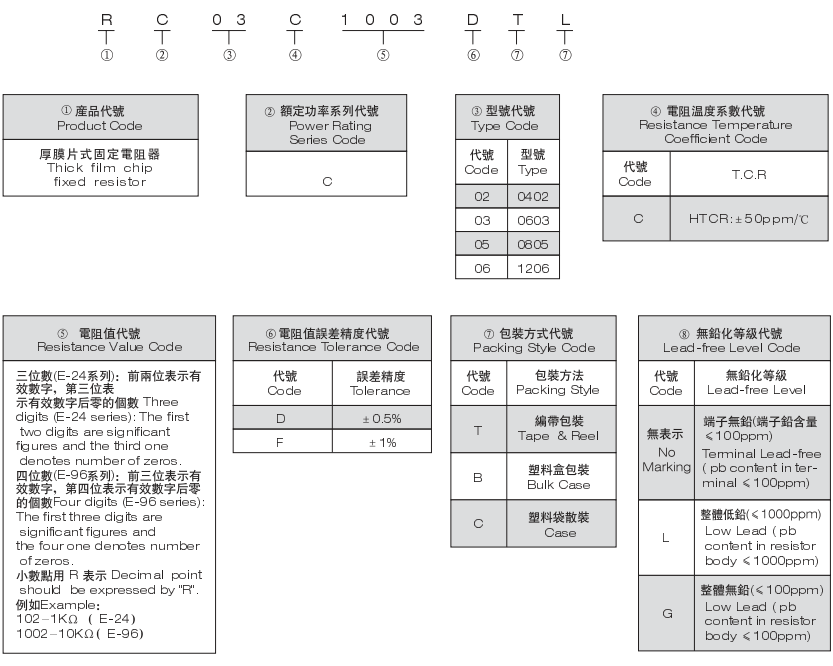

点击下图查看完整规格命名方法:

高精度贴片电阻特点

阻值精度高可达0.5%,温度系数50ppm/℃;
体积小、重量轻;
适应再流焊与波峰焊;
电性能稳定、可靠性高;
装配成本低,并与自动装贴设备匹配;
机械强度高、高频特性优越;
符合RoHS指令要求。

验收高精度贴片电阻外观上要注意哪些问题

由于市场上风华电阻有假货存在,企业在购买风华高精度贴片电阻的时候除了要仔细验证该贸易商是否为风华原厂授权代理之外以及入口检验为,库存管理人员也可以通过产品外观的进行一定程度的判断:
电阻器表面保护膜覆盖完好且难以脱落,表面平整。
电阻器引出端电极覆盖均匀、镀层较难脱落,且平整、无裂痕、针孔、变色。
电阻器芯片无裂痕,标志可辨。

如何判断和验证风华电阻代理商的真伪

风华高科作为国内最大的贴片电阻生产制造企业,是国内最大的新型元器件及电子基础材料的科研、生产和出口基地,全球八大片式元器件制造商之一,被列入国家520户重点大型国有企业集团,是全国技术创新试点企业、国家通讯产品国产化配套元件定点企业以及全国36家扩大企业博士后流动站之一。现拥有30多家子(分)公司,总资产近60亿元,其下属子公司广东风华高新科技股份有限公司(简称风华高科,代码000636)于1996年成功在深圳交易所上市。

随着风华电阻电容电感等产品在国内外市场无可争辩的市场地位和知名度和稳定品质保证,市场上有些贸易商打着所谓风华代理的名义出售打着风华标志的所谓“风华电阻”,实际上都是以极低的价格收购的各种品牌的死库存(电子垃圾),重新贴上风华的新标签销售。尽管贴片电阻并没有严格意义上的保质期,但是多年前的库存积压产品以及不同品牌的产品混杂,导致这些贴标产品的产品一致性和可焊性较差,不能确保品质的稳定性,一旦出现问题将毫无疑问的严重影响企业的正常生产。
我们该如何判断和验证对方是否是真的风华电阻电容电感等产品的代理商呢? 其实验证起来非常简单:
1、 资质验证:风华高科在国内不设代理商,而全部采用经销商制度。如果对方像你提供了风华的代理商证书,则可以确定对方的证书系恶意伪造。风华只会针对具体企业或特定行业用户提供有针对性的授权经销证明。即风华会为您的企业出具一份证明,来证明南京南山半导体是风华的授权代理商。比如风华认定南京南山为电能表行业授权经销商。
2、直接与风华原厂联系确认对方是否为风华电阻代理商(经销商)。这个是最好处理和验证的一个方法,通过电话或者邮件,您可以得到一个明确无误的确认信息,如果不放心,可以通过传真的方式请求风华原厂加以确认风华代理的真伪。
