TSX-3225 16M~48Mhz晶体谐振器选型资料【EPSON贴片晶振】

TSX-3225(常被简写为TSX3225)系列贴片晶体谐振器是日本精工爱普生(EPSON)主推的一款无源晶振型号,是一款工业级无源晶体(更高温度可定制),具有10ppm精度,3.2*2.5mm较小的外部尺寸,不超过60欧的串联电阻/ESR。可以广泛使用在手机,蓝牙,无线-局域网、ISM 频段电台广播,MPU时钟等产品中。
作为爱普生晶振晶体在中国大陆地区的七家授权代理商之一,南京南山在南京仓库备有常用频率现货库存,欢迎选购,点击咨询购买TSX-3225
以下就TSX3225晶振在使用中需要的部分技术选型资料加以整理,供您参考:

1、原厂资料下载地址:规格书TSX-3225规格书

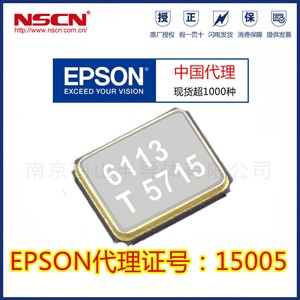

2、TSX-3225晶振实物图片见下图:

TSX-3225晶体谐振器 爱普生晶振图库

3、南京仓库现货晶振型号购买链接:

作为全球领先的晶振品牌,爱普生TSX-3225(TSX3225)可以为用户16MHz~54MHz范围内的任意频点。下列型号是根据EPSON工厂历年来客户购买记录进行的针对性备货。如有特殊需求,欢迎咨询在线客服。


【TSX-3225系列现货型号导航】

16MHz/9pF 16MHz/12pF 16MHz/18pF 16.384MHz/8pF 18.432MHz/12pF 18.432MHz/16pF
19.2MHz/7pF 20MHz/10pF 20MHz/12pF 22.1184MHz/16pF 22.5792MHz/18pF 24MHz/8pF
24MHz/9pF 24MHz/10pF 24MHz/12pF 24MHz/16pF 24MHz/18pF 24.576MHz/12pF
24.576MHz/15pF 25MHz/9pF 25MHz/10pF 25MHz/12pF 25MHz/16pF 25MHz/18pF
25MHz/20pF 26MHz/8pF 26MHz/9pF 26MHz/10pF 26MHz/12pF 26MHz/16pF
27MHz/10pF 27MHz/12pF 27.11375MHz/6pF 28.6363MHz/10pF 28.6363MHz/16pF 30MHz/10pF
30MHz/12pF 31.25MHz/9pF 32MHz/10pF 32MHz/12pF 32MHz/16pF 33MHz/8pF
33MHz/18pF 33.3MHz/9pF 33.333MHz/10pF 37.209375MHz/8.5pF 37.8MHz/8.5pF 38.4MHz/6pF
38.4MHz/8.5pF 40MHz 10pF 40MHz/12pF 48MHz 18pF


4、串联电阻(ESR):不同频率,其ESR可能不同,具体如下:

16.0 MHz ≤ f_nom < 21.0 MHz 范围 串联电阻≤60 Ω

21.0 MHz ≤f_nom ≤ 48.0 MHz 范围 串联电阻≤40 Ω

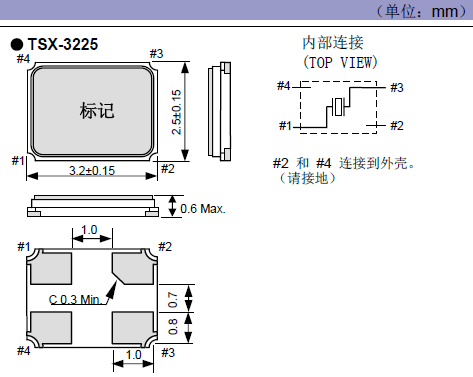

5、外部尺寸与焊接尺寸

TSX-322晶振晶体外部尺寸图
