现货RX-8025T时钟芯片 爱普生RX-8025T电表专用晶振

RX-8025T规格书(简版)下载

应用手册下载

RX-8025T是爱普生在市场上应用非常广泛的一款时钟芯片,是一种拥有I2C接口和温度补偿功能的新型实时时钟芯片。爱普生的这款时钟芯片也被简写为8025T或者RX8025T,是EPSON基于其广受追捧的RX-8025SA/NB系列时钟芯片基础上,基于中国智能电网特殊要求推出的一款实时时钟模块,分为UB和UC两种。
RX8025T UB和UC是工业级(使用温度范围:-40℃~85℃),只不过UC:在-30~85度保证精度是5ppm,而UB:是在-40~85度整个温度范围内,都能够保证5ppm



爱普生时钟芯片代理商-南京南山(代理证书编号14013南京仓库、深圳仓库为RX-8025T备有现货。您可以直接下单购买。
爱普生晶振代理证书

概述

 ・32.768kHz石英振荡器的内置功能;
 ・频率已针对高精度调整。 (±5ppm/ Ta = +25°C)(相当于每月13秒的偏差);
 ・多种检测功能:包括电源电压监控功能(具有可选择的检测阈值);停止检测功能;加电重设检测功能;警报器功能和定时器功能;产生周期性的中断信号定时器功能及可任意组合星期,时,分,钟设定的警报功能;
 ・覆盖1.70V ~ 5.5V工作电压范围:
 ・计时(保持)电压范围 :1.15V ~ 5.5V
 ・3V电压下0.48μA的超低待机电流

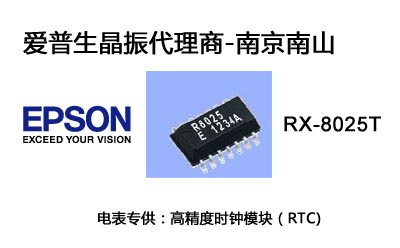

爱普生RX-8025T时钟模块图片


RX-8025T在电表中的应用

爱普生RX-8025T时钟模块可设置四种不同的时段进行温度补偿,默认设置是2S补偿。该芯片采用C-MOS工艺生产,具有极低的功能消耗,可长期使用电池供 电。内部集成32.768KHz温度补偿晶体振荡器,可用于各种需要高精度时钟的场合。通过设置相应补偿的控制位,可以实现不同间隔的温度补偿功能,从而大大 提高了时钟的精度。

在多功能数字电能表的设计中加入RX8025T实时时钟芯片后,因其具有自动温度补偿功能,很大程度降低由现场环境造成的淡差。通过调用I2C渎或写子程序即可实现实时时钟的读取或校正,并可在LED显示实时时钟。另外,通过RX-8025T的使用,可以对被测电路某一时段的起始时间进行标记,包括单位秒或若干小时,从而实现对该时段平均功率的测量。时钟电路如图5所示。

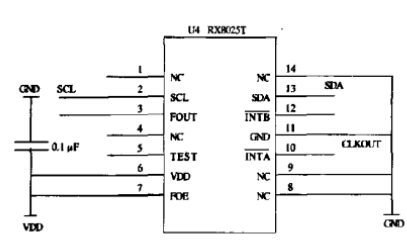

 RX-8025时钟电路

(爱普生RX-8025T时钟电路)


RX8025T引脚功能定义

信号名称 输入/输出 功能
SCL 输入 串行时钟输入引脚
SDA 双向 数据输入输出引脚
FOUT 输出 具有输出控制功能的32.768kHz时钟输出引脚。
FOE
输入
/CLEN1
bit
/CLEN2
bit
FOUT
输出
L X X OFF(低)
H 0 0 32.768kHz
0 1 32.768kHz
1 0 32.768kHz
1 1 OFF(低)
FOE 输入
/ INTA 输出 中断输出引脚A (N-ch开漏)
/ INTB 输出 中断输出引脚B (N-ch开漏)
TEST - * 生产商用于进行测试。(请勿进行外部连接。)
VDD - 连接到电源正极。
GND - 接地。

更多内容请点击下载爱普生时钟芯片原厂规格书

推荐的工作条件

项目 符号 条件 Min. Typ. Max. 单位
电源电压 VDD - 1.7 3.0 5.5 V
时钟电压 VCLK - 1.15 3.0 5.5 V
工作温度 TOPR - -40 +25 +85 °C

应用领域

1、电表、水表、燃气表
2、电平转换
3、对EMI灵敏的收发器应用
4、工业控制
5、门禁、安防系统

RX-8025T代理商:

南京南山半导体有限公司自2014年起,授权代理EPSON全系列晶振晶体产品。作为智能电网领域知名的片式无源器件整合供应商,南京南山为众多知名电表企业提供全系列产品。现货全,交期短,欢迎选购。官方网站:www.nscn.com.cn
