MC-306晶振规格书 爱普生32.768kHz表晶

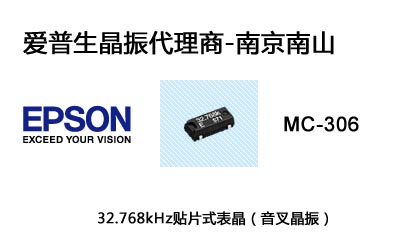

点击右图下载MC-306规格书:爱普生MC-306晶振32.768kHz表晶图片

MC-306贴片晶振是EPSON(爱普生)的一款广受市场欢迎的32.768kHz晶体谐振器型号(也被称为表晶、音叉晶振、钟振等。)。其标准频率为32.768kHz,同时该系列也提供20kHz~120kHz范围内的频率定制。相较于MC-146,本系列尺寸略大。

MC-306参数:

频率范围:32.768kHz (20kHz~120kHz)
外部规格尺寸:8.0×3.8×2.54mm
谐波次数:基频
激励功率:1.0μW Max.(工作激励功率 0.5μW Max.)
精度(频率公差):20ppm;50ppm可选。
频率温度系数:-0.04ppm/°C
负载电容:7pF, 9pF, 12.5pF
串联电阻(ESR):50kΩ Max.
串联电容:1.8fF Typ.
分路电容:0.9pF Typ.
频率老化:±3ppm/年
工作温度:-40°C~+85°C
存储温度:-55°C~+125°C
应 用领域:时钟和微型计算机、小型便携式通信设备,如手机、PHS、PDA、数码相机、GPS模块、FM调谐模块、Zigbee、血糖值测量仪、信用卡结算机、各种微机的预备 时钟、无绳电话、移动设备、电表等仪器设备等。(本资料由爱普生晶振代理商-南京南山依据EPSON原厂规格书整理。原文地 址:http://www.nscn.com.cn/epson/MC-306.html)

型号命名规则:

与MC-146命名方式类同,详见http://www.nscn.com.cn/epson/MC-146.html



串联电阻(ESR)对照表:

频率 20kHz≤
f_nom<
31.2kHz
31.2kHz≤
f_nom<
40kHz
40kHz≤
f_nom<
90kHz
90kHz≤
f_nom<
120kHz
串联电阻 55kΩ Max. 35kΩ Max. 20kΩ Max. 12kΩ Max.
