FC-12M

FC-12M晶振规格书(PDF)


FC-12M晶振是EPSON推出的一款2016小尺寸贴片式音叉晶振,额定频率32.768kHz。爱普生代理商-南京南山在南京和深圳仓库目前备有少量样品库存,可以提供小批量零售。整盘购买,请咨询在线客服订货。


和FC-135、MC-146这两款常用32.768kHz表晶相比,FC-12M最主要的特点是:
1、外部尺寸小。只有2.05 × 1.2 × 0.6 mm,适用于智能手机等对对晶振规格尺寸有苛刻要求的场合。
2、较小的激励功率,相对于MC-146的1μW,FC-12M足足降低了一倍,到0.5μW(和FC-135相同)。

下面是FC-12M的实物图和外部尺寸示意图

FC-12M晶振实物图

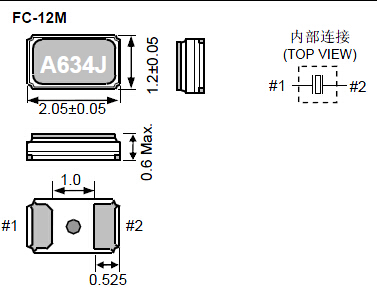

FC-12M外部尺寸示意图

常用型号有:
FC-12M 32.768000 kHz 6.0+20.0-20.0(X1A0000610021)
FC-12M 32.768000 kHz 7.0+20.0-20.0(X1A0000610006)
FC-12M 32.768kHz 12.5PF 20PPM(X1A0000610022)内阻70KR
FC-12M 32.768KHz 12.5PF 20PPM(X1A0000610002)内阻90KR



主要技术参数表如下:

项目 符号 主要参数 规格说明
额定频率范围 f_nom 32.768kHz

另可生产32kHz to77.5kHz
范围内产品。

储存温度 T_stg -55 °C to +125 °C 裸存
工作温度 T_use -40 °C to +85 °C
激励功率 DL 0.5μW Max.
频率公差(标准) f_tol ±20ppm; ±30ppm

可以根据客户要求定制
生产指定精度

拐点温度 Ti +25 °C ±5 °C
频率温度系数 B -0.04ppm/ °C (最大值)
负载电容 CL 12.5pF,9pF 可以客户指定
串联电阻(ESR) R1 90kΩ Max.
串联电容 C1 6.4fF Typ.
分路电容 C0 1.3pF Typ.
频率老化 f_age ±3ppm/ year 最大值) +25 °C, 第一年
