32.768khz晶振晶体|爱普生音叉晶体谐振器

爱普生目前提供的无源时钟晶振包括SMD贴片晶体和圆柱晶振(晶体)两种。

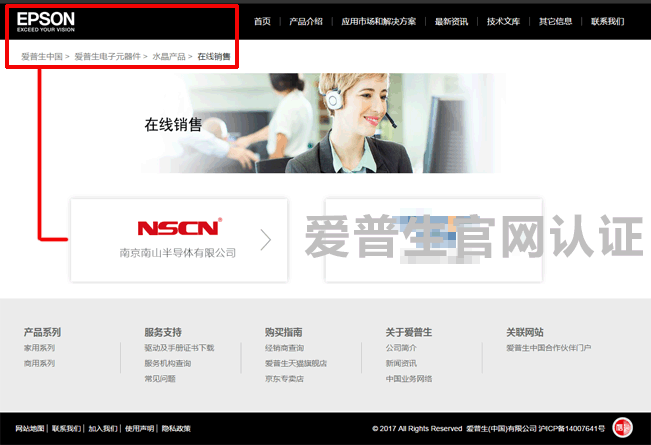

作为日本爱普生晶振晶体官方网站推荐的中国授权代理商,南京南山半导体提供包括晶体谐振器在内的全部EPSONJ晶振产品,音叉晶振库存量较大的有FC-135/135R、MC-146、MC-306、FC-12M/D等等常用型号。作为爱普生晶振在中国大陆地区选择的两家国内样品仓库之一,南京仓库在现有近千种现货晶振库存外,与EPSON原厂进行深度数据整合,可以快速查询原厂样品库数据,第一时间为用户提供小批量样品快速发货服务。全系列规格书与选型手册见下表

贴片无源晶振 32.768khz贴片无源晶振

型号 外部尺寸
[ mm ]
频率范围
[kHz]
频率稳定度
[ppm] @+25℃
工作温度
[ ℃ ]
规格书下载 在线订购
new
FC1610AN
1.65 x 1.05 x 0.5 32.768kHz ±20ppm -40 ~ +85 pdf
FC1610AN
cart
FC1610AN
FC-12D 2.05 x 1.25 x 0.35 pdf
FC-12D/12M
cart
FC-12D
FC-12M 2.05 x 1.2 x 0.6
32 ~ 77.5kHz可选
±20或±30ppm cart
FC-12M
new
FC-135R
3.2 x 1.5 x 0.8 32.768kHz ±20ppm
-40 ~ +85
+105℃以
上可以定制
pdf
FC-135/135R
cart
FC-135R
FC-135 3.2 x 1.5 x 0.8 32 ~ 77.5kHz可选 cart
FC-135
MC-146 7.0 x 1.5 x 1.4 32 ~ 100kHz可选 ±20或±50ppm
(±50或±100ppm)
-40 ~ +85 pdf
MC-146/156
cart
MC-146
MC-156 7.1 x 3.3 x 1.5 cart
MC-156
MC-306 8.0 x 3.8 x 2.54 20 ~ 120kHz可选 pdf
MC-306/405/406
cart
MC-306
MC-405 10.41 x 4.06 x 3.6 cart
MC-405
MC-406 10.41 x 4.06 x 3.6 cart
MC-406

圆柱晶振 圆柱型表晶钟振32.768khz

型号 外部尺寸
[ mm ]
频率范围
[kHz]
频率稳定度
[ ppm ] @+25℃
工作温度
[ ℃ ]
规格书下载 在线订购
C-002RX Φ2.0 H:6.0 32.768kHz ±20ppm -10 ~ +60 pdf
圆柱体晶振
电询
400-888-5058
C-004R Φ1.5 H:5.0
C-005R Φ1.2 H:4.6
C-2-TYPE Φ2.0 H:6.0 20 ~ 120kHz ±20 ±50 ±100
C-4-TYPE Φ1.5 H5.0 32 ~ 120kHz ±50 ±100

汽车级表晶 32.768khz汽车级无源贴片晶振

型号 外部尺寸
[ mm ]
频率范围
[kHz]
频率稳定度
[ ppm ] @+25℃
工作温度
[ ℃ ]
规格书下载 在线订购
FC-13A
(AEC-Q200)
3.2 x 1.5 x 0.9 32.768kHz ±20 ±30 ±50 -40 ~ +125 pdf
FC-13A
电询
025-84712762
MC-30A
(AEC-Q200)
8.0 x 3.8 x 2.54 32.768kHz
(可选20 ~ 120)
±20 ±50
(±50 ±100)
-40 ~ +85 pdf
MC-30A

汽车级32.768khz晶振

32.768khz晶振晶体主要被使用在各种时间显示的计时电路中,因此也常常被称为表晶或者钟振。其中无源的晶体谐振器因其相对低廉的价格,使用最为广泛,因为其切割方式,也被称为音叉晶振。爱普生的表晶钟振在全球市场具有重要市场地位,市场占有率长期居于第一位。

由于无源晶体对匹配电容和串联电阻等因素选择不合理,容易造成晶振不起振的现象。尤其在小批量试验时没问题,批量投产时却出现不起振现象较多,稳定性不好的情况最麻烦。对此,爱普生的建议是
1、首选使用32.768khz有源晶振或者实时时钟模块,由于内部电路都已经匹配好,可以有效避免不起振问题。
2、在产品选型阶段,就邀请EPSON原厂及其代理商南京南山半导体积极介入,出具针对性的电路匹配选型报告,通过专业的试验设备和选型经验将潜在风险彻底解除。
相关内容,请参阅:32.768kHz晶振不起振的终极解决方法
